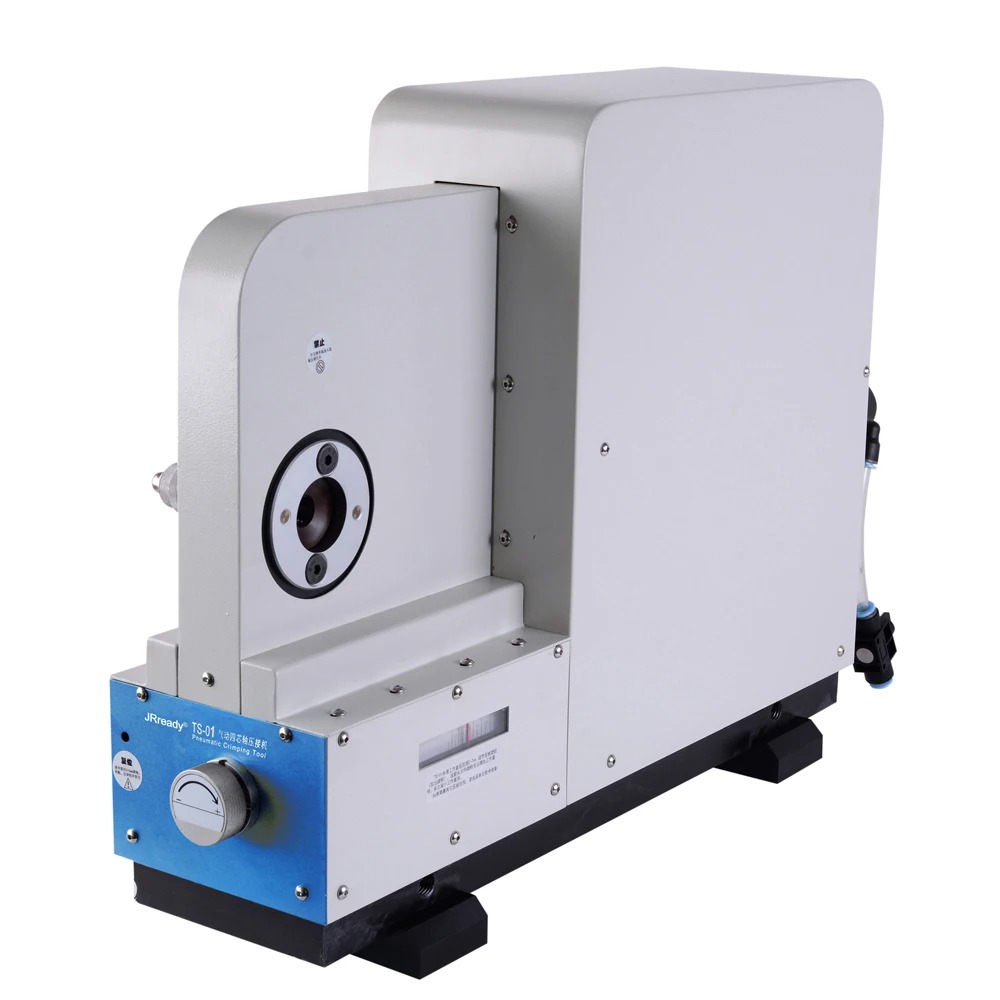

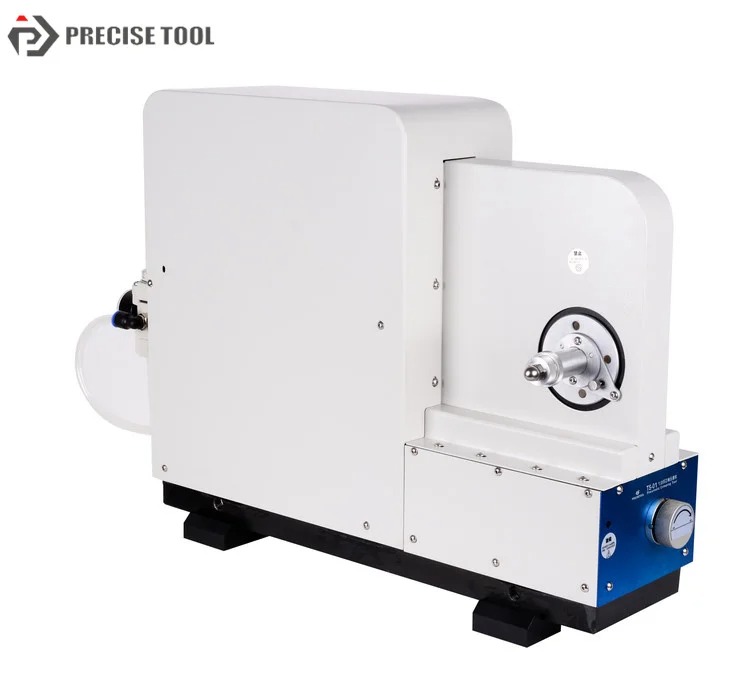

Пневматический обжимной инструмент JRready TS-01
1.Используется в производстве жгутов проводов
2.Быстрая обжимка, одноразовое формирование

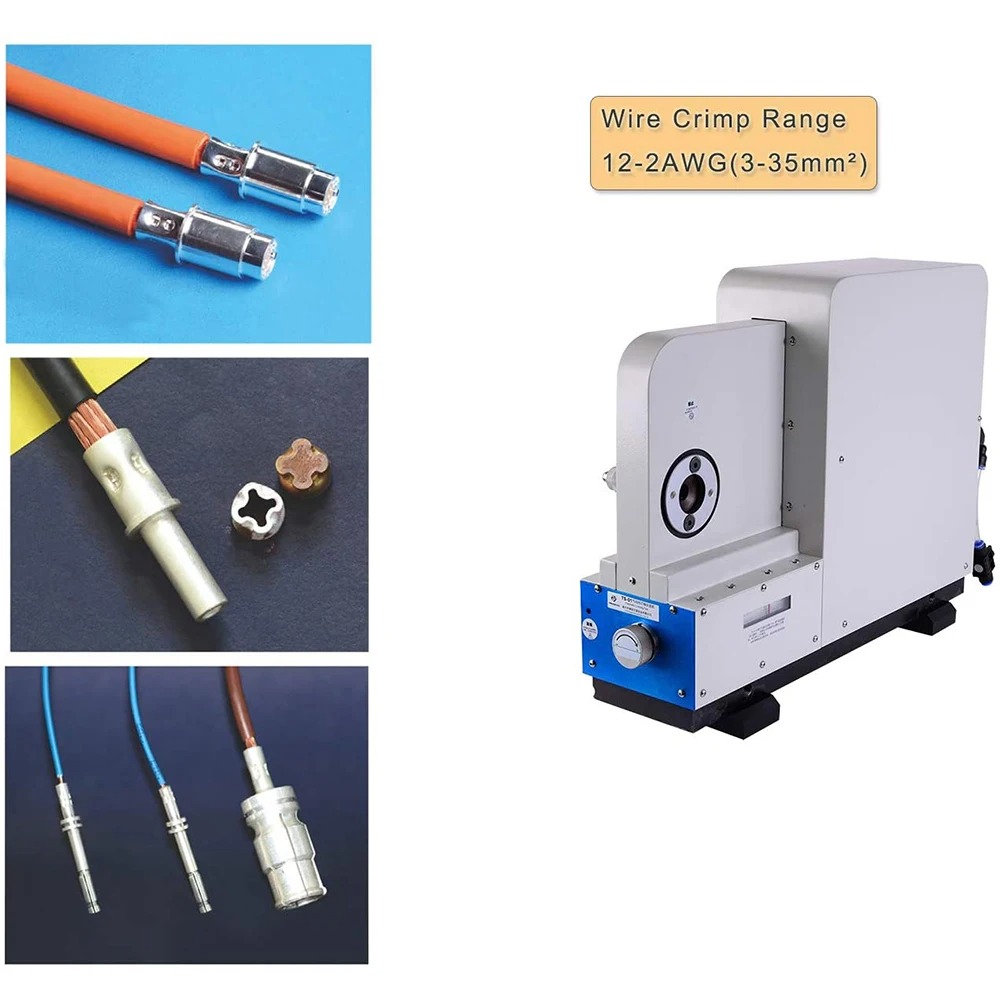

3. Диапазон обжимных проводов: 12-2AWG(3-35mm²)
4. Глубину обжатия можно регулировать, минимально регулируется до 0.1mm
5. Используется сжатый воздух в качестве источника питания, небольшой размер, подходит для конвейерного производства
Инструкция для использования:
1. Поверните ручку переключения передач, чтобы установить передачу в нужное положение

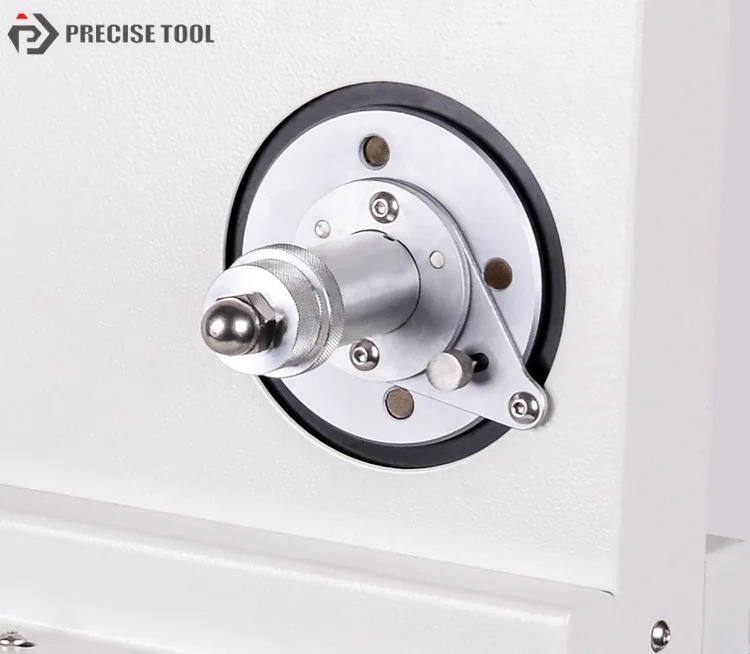

2. Проверите положение фиксатором, зелёный конец пропушен доказывается, что ноходится в правильном положении
3. Проверите положение фиксатором, красный конец не пропушен доказывается, что ноходится в правильном положении
4. После правильной регулировки положения, вставьте клемму и провод, нажмите на ножную педаль для обжима
5. После завершения обжима проволоки, извлеките готовое изделие
|
Диаметр отверстия шпинделя, мм
|
17.50 |
|
Сечение провода, мм²
|
3-35 |
|
Раб. давление, бар
|
5.5—8 |
|

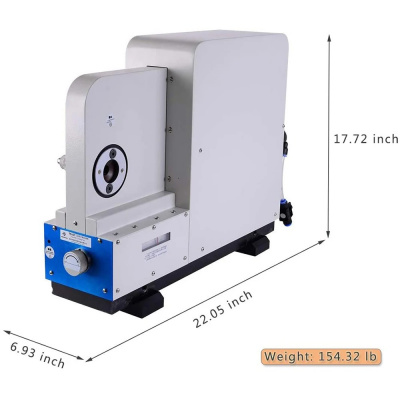

Габаритные размеры, мм
|
560*176*450 |
|
Масса, кг
|
70 |
