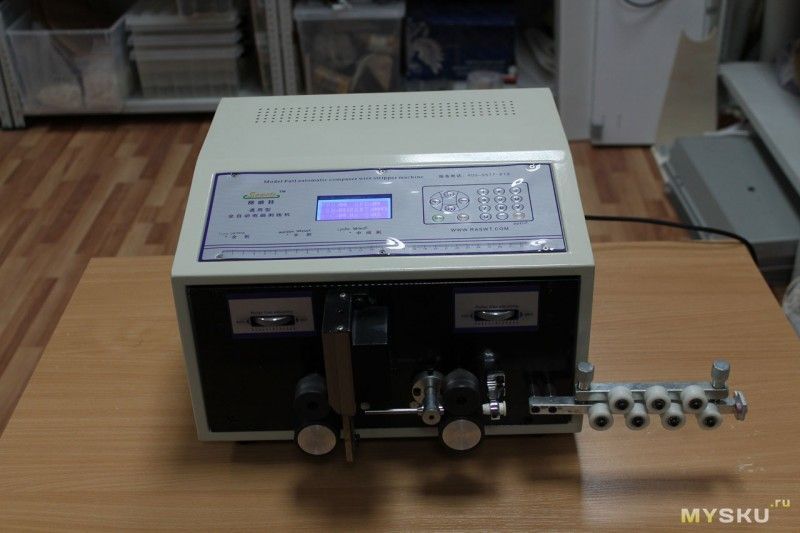

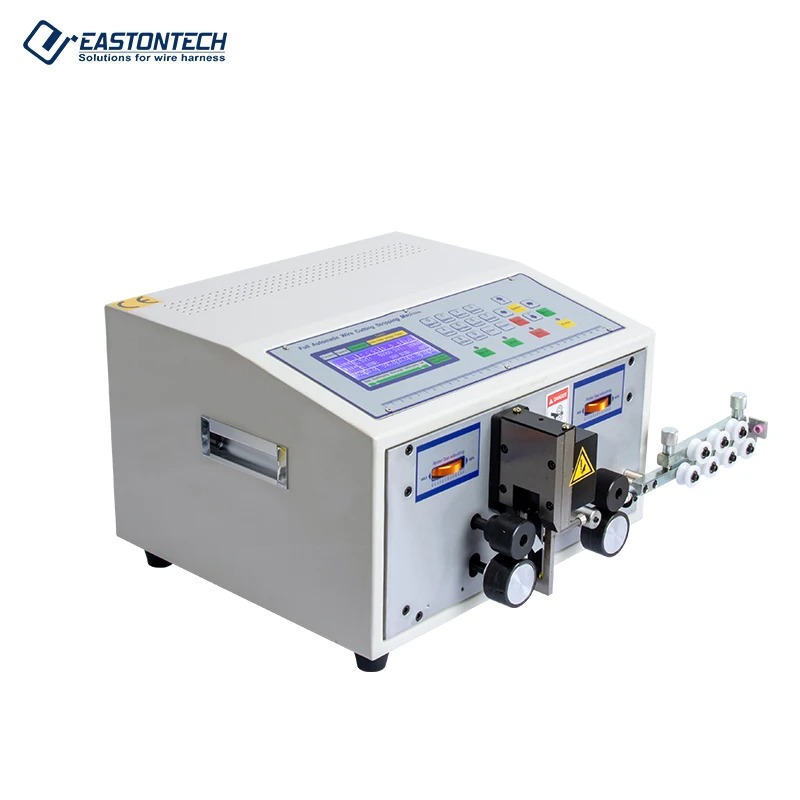

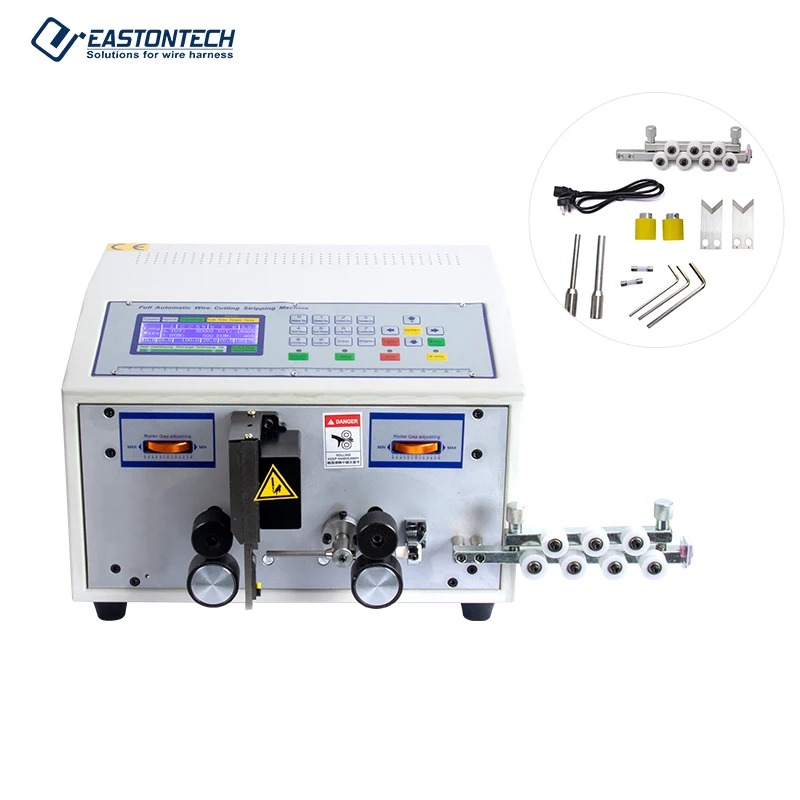

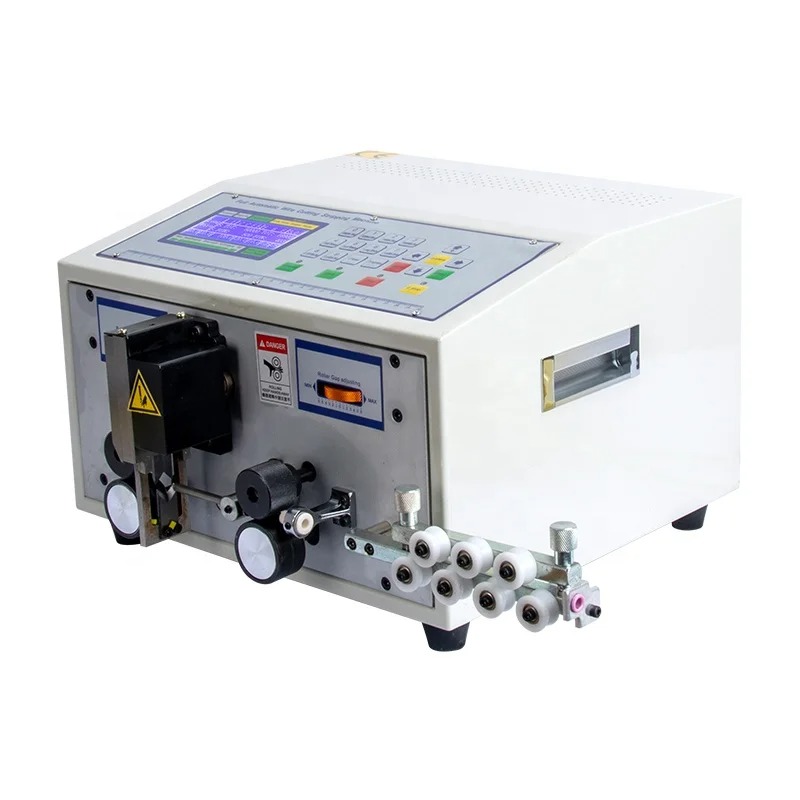

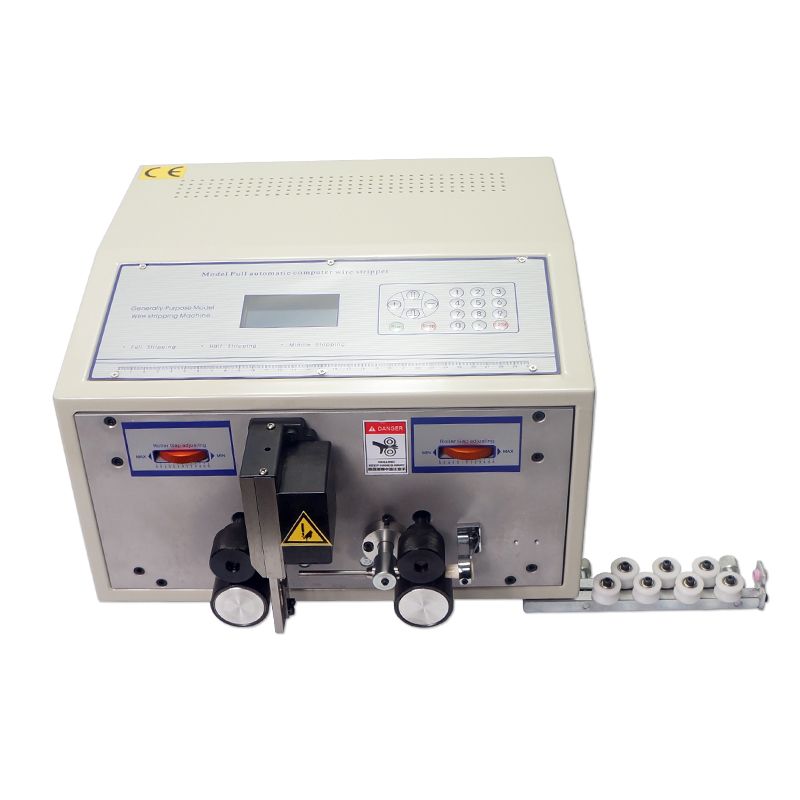

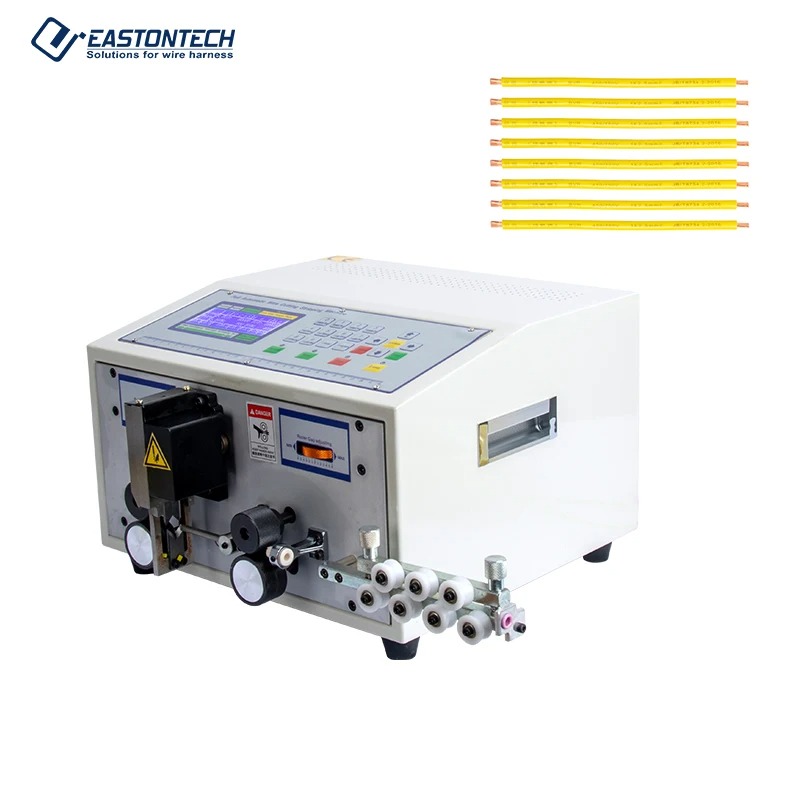

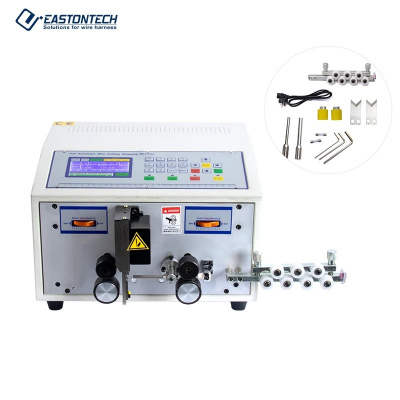

Станок для резки и зачистки провода SWT508C

Полностью автоматический станок для зачистки проводов со встроенным компьютером подходит для резки, промежуточной зачистки и зачистки концов одножильных и многожильных проводов. Максимальная площадь поперечного сечения обработки составляет 2.5 мм2, максимальная длина одного провода составляет 100 метров.

Этот станок найдет применение в различных отраслях, таких, как электронные изделия, электроприборы, игрушки, детали для автомобилей и мотоциклов и т.д. С микрокомпьютером, управляемым с внешней кнопочной панели, он автоматически режет и зачищает провод провод. Простой в использовании интерфейс позволяет неопытным пользователям легко управлять им. Быстрая автоматическая резка позволяет значительно повысить производительность и снизить трудозатраты на подготовку производства.

• Резка провода и тонкой термо усадки на длину от 1 мм до 10 метров (точность нарезки калибруется).
• Сечение жилы – 0.1 – 2.5 мм2.
• Зачищает следующие провода – ПРКА 0.5 ПРКА 1.0 НВ 0.34
• Макс. диаметр направляющей трубки – диаметр 6 мм.
• Источник питания~ 220 В ± 10% 50 Гц.
• Потребляемая мощность ≤ 160 Вт.
• Зачистка до 10 точек по длине провода, а также концов проводов.
• Остановка работы станка при достижении заданного общего количества отрезанных проводов.
• Приостановка работы станка при достижении количества проводов в партии на время задержки, установленной в настройках.
• Сила прижима провода на каждой паре протягивающих роликов настраивается отдельно.
• Длины отрезаемого провода настраиваются оператором.
• Толщина изоляции провода (глубины спуска ножа при зачистке) настраиваются оператором.
• Длина зачистки с каждого конца и величины сдвига срезанной изоляции настраиваются оператором.
• Позиции и ширины оголения каждого из 10 участков при зачистке по всей длине провода.
• Общее количество отрезаемых проводов настраиваются оператором.
• Количество отрезаемых проводов в партии настраиваются оператором.
• Задержка в секундах по окончании очередной партии настраиваются оператором.
• Скорость работы протяжного механизма настраиваются оператором.

Возможности:

Режет провода (и тонкую термоусадку) на указанную вами длину от 1 мм до 10 м.

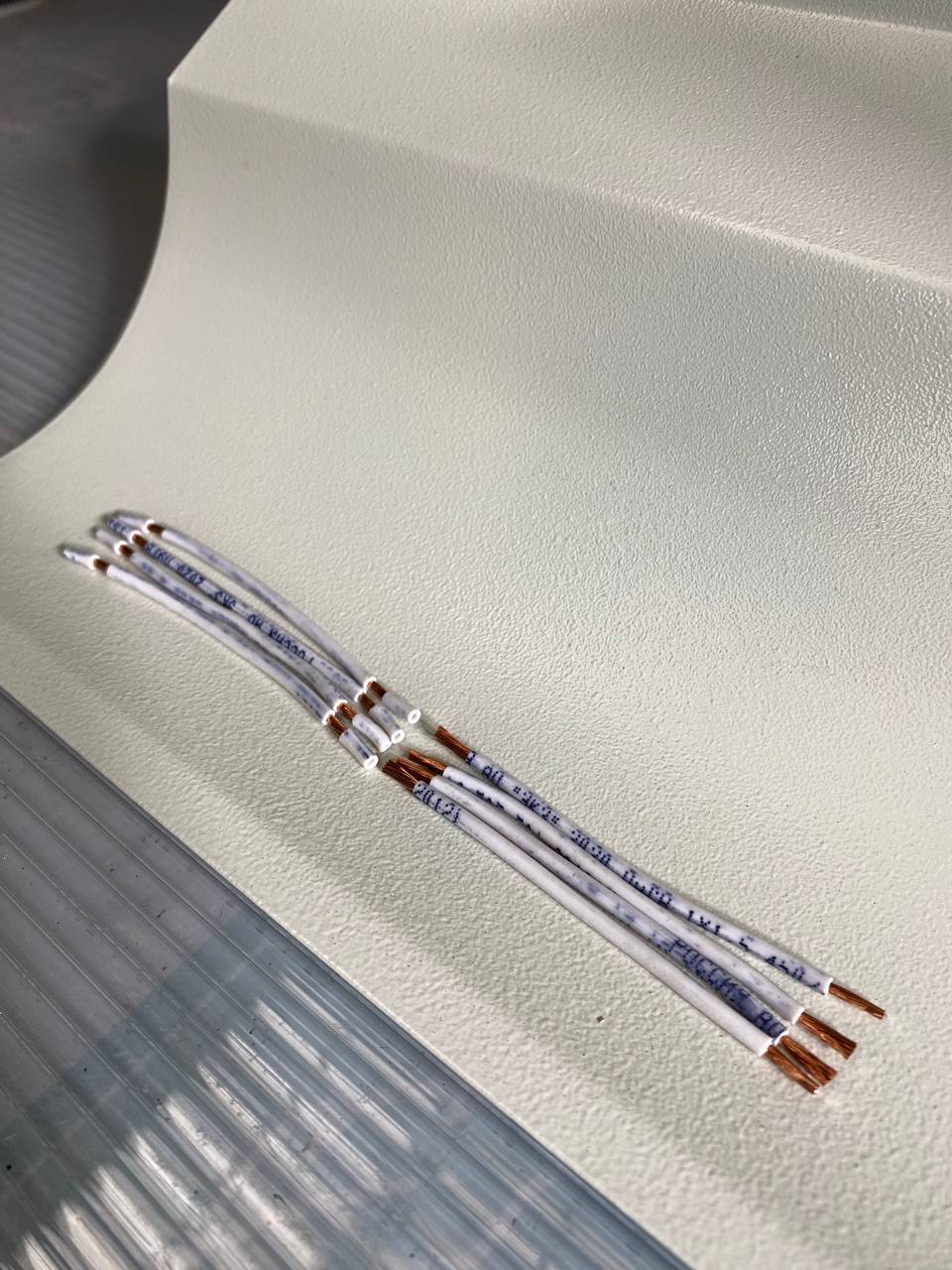

Производит зачистку концов провода, так же может и оголить зоны посреди провода (до 10 штук).
Работа останавливается когда достигнуто максимальное заданное вами количество проводов.
Приостанавливать работу на короткое время по достижении заданного количества отрезанных проводов в партии.

Что умеет:
— Резать провода (и тонкую термоусадку) на заданную длину от 1 мм до 10 м.
— Производить зачистку как концов провода, так и оголять до 10 точек посреди провода.
— Останавливать работу по достижении заданного общего количества отрезанных проводов.
— Приостанавливать работу на короткое время по достижении заданного количества отрезанных проводов в партии.

Что настраивается:
— Прижим провода отдельно на каждом протягивающем ролике.
— Диаметр жилы провода.
— Толщина изоляции провода (глубина надреза при зачистке).
— Длину отрезаемого провода.
— Длину зачистки каждого конца и расстояние, на которое сдвигатеся отрезанная изоляция.
— Позицию и ширину оголения каждого из 10 участков посреди провода.
— Общее количество нарезаемых проводов.
— Количество нарезаемых проводов в партии (например, нужно нарезать всего 1000 проводов, но распределить их партиями по 100 штук).
— Задержка в секундах по окончании очередной партии.
— Скорость работы протяжного механизма.
Все эти настройки сохраняются в программах, всего может быть настроено 99 программ. Программы имеют только номера, никакого текстового описания им задать нельзя. Причем номера программ делятся на определенные диапазоны: 1-59 — общие программы с зачисткой только концов, 60-89 — программы для зачистки посреди провода, 90-99 — программы для резки сверхкоротких проводов.

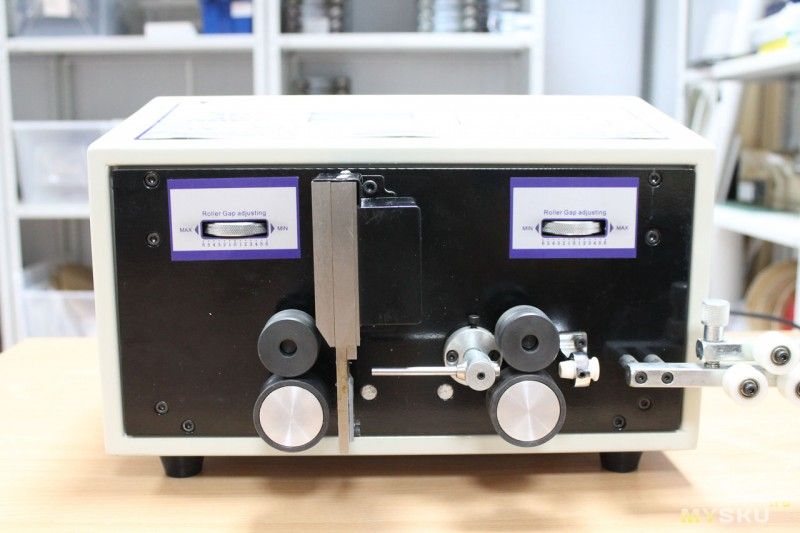

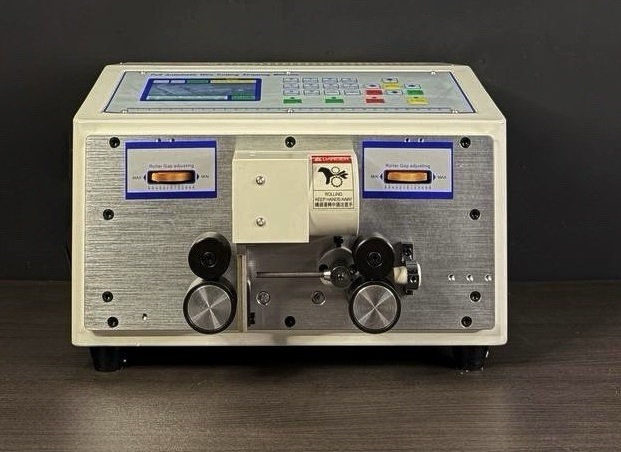

Основная структура машины для зачистки проводов

(Таблица 1-1)

Примечание: Необходимо регулярно добавлять масло в смазочное отверстие, расположенное в верхней части стойки для ножа, для обеспечения регулярной и качественной его смазки.

(См. Таблицу 1-1). Пояснение основной структуры:

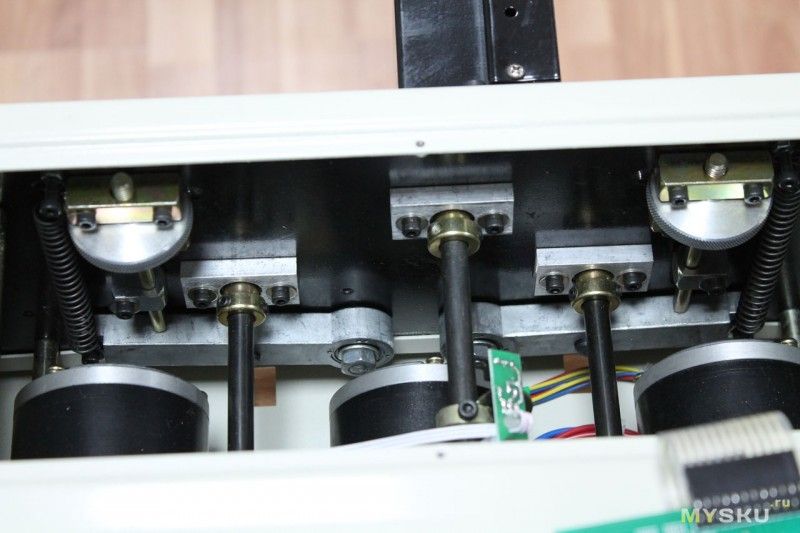

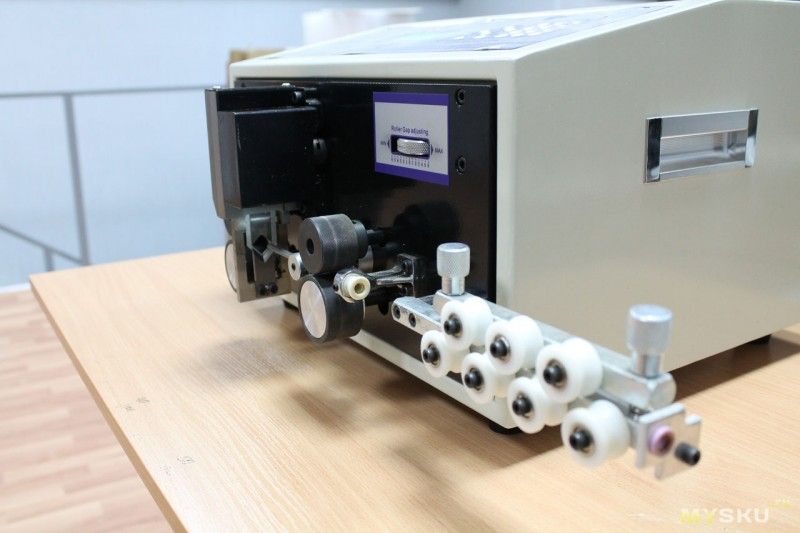

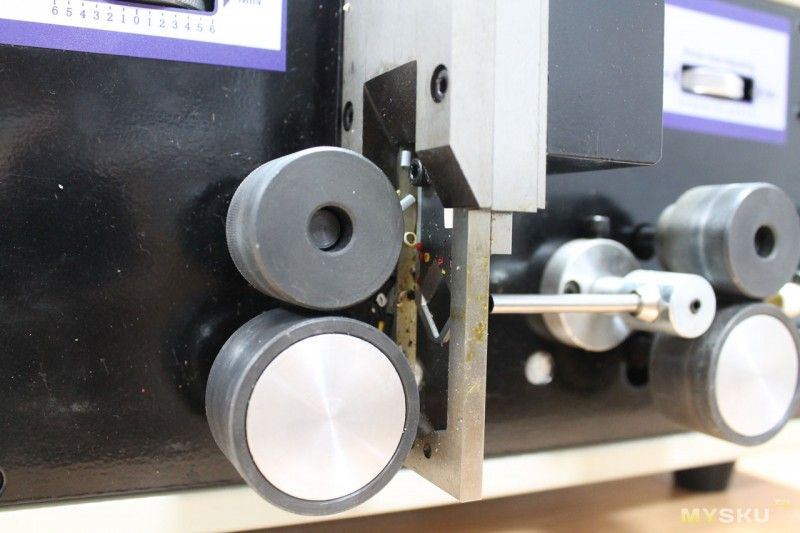

1. Входные ролики для провода: помогают стойке ножа выполнить зачистку головной части провода, когда она движется вперед или назад по проводу.

2. Выходные ролики для провода: помогают стойке ножа выполнять зачистку хвостовой части провода, его скручивание и вывод.

3. Вход провода: провод вводится в машину через вход.

4. Проводник: провод проходит через проводник во время подачи в стойку ножа.

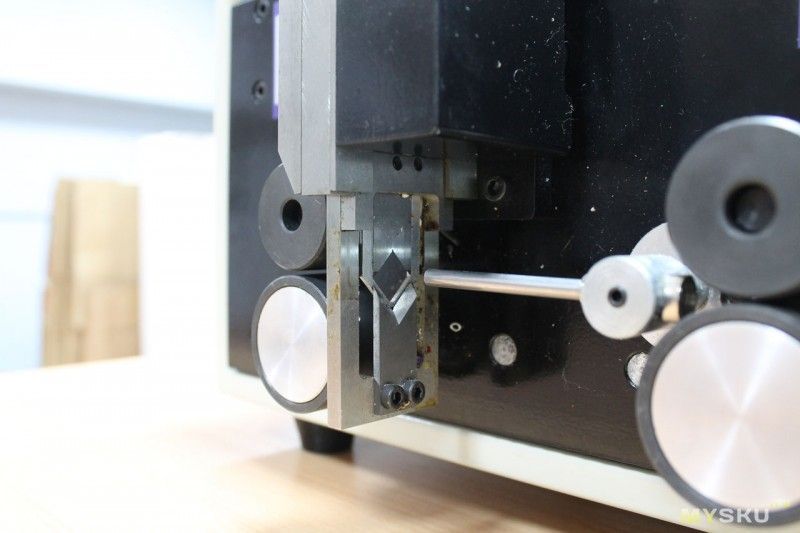

5. Стойка ножа в сборе: предназначена для резки провода, зачистки головной и хвостовой частей.

6. Переключатель подъема входных роликов: Нажмите кнопку переключателя, чтобы поднять входные ролики и подать провод в положение отрезания ножом; нажмите кнопку еще раз, чтобы опустить ролики и зажать провод. Усилие прижима может регулироваться зазором роликов. (Примечание: как правило, во время зачистки необходимо снова нажать кнопку подъема, так как провод нужно будет прижать вниз. Если усилие прижима между роликом и проводом недостаточно, то вам может потребоваться отрегулировать зазор в роликах, пока они не заработают как следует.)

7. Переключатель подъема выходных роликов: Нажмите кнопку переключателя, чтобы поднять выходные ролики и нажмите кнопку еще раз, чтобы опустить ролики и зажать провод. Усилие прижима может регулироваться зазором роликов.

8. Поворотный регулятор, предназначенный для регулировки зазора между входными роликами: Поверните регулятор в направлении больших цифр, чтобы увеличить зазор, и наоборот. (Примечание: зазор необходимо регулировать поворотным регулятором только после подъема роликов воздушным цилиндром, поскольку воздушный цилиндр создает прижимное усилие на ролики).

9. Поворотный регулятор, предназначенный для регулировки зазора между выходными роликами: Поверните регулятор в направлении больших цифр, чтобы увеличить зазор, и наоборот.

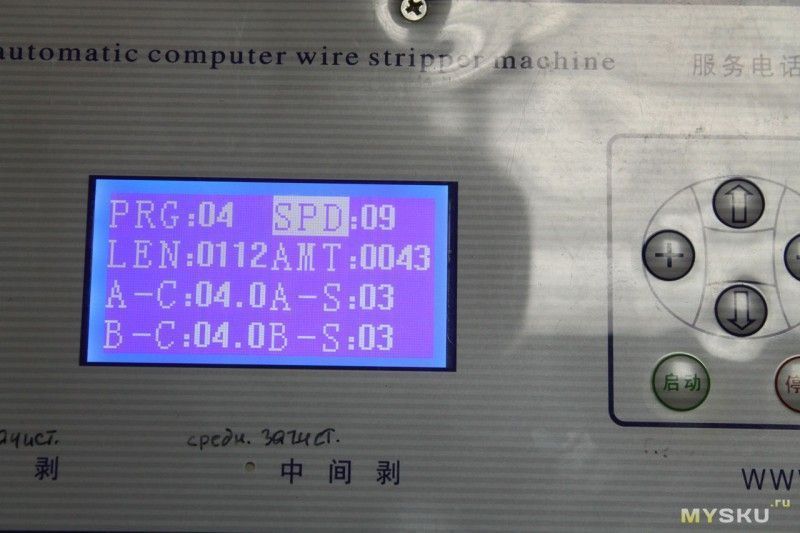

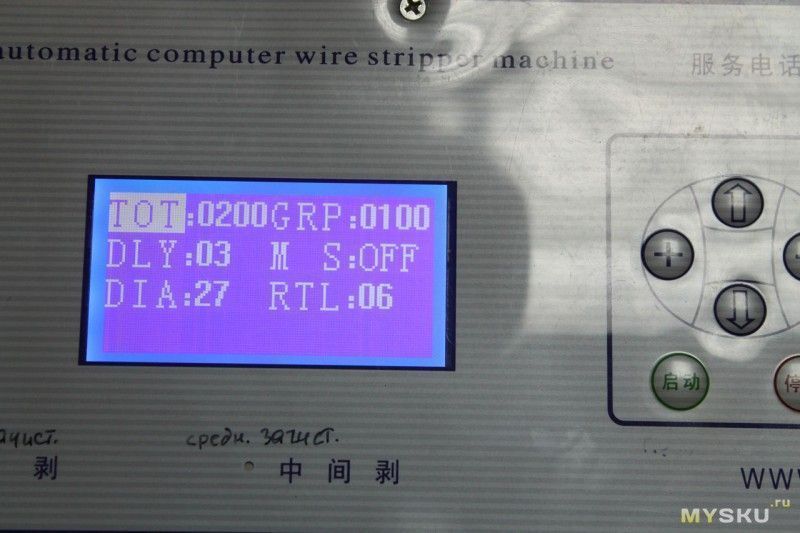

10. Жидкокристаллический дисплей (LCD): отображает параметры, связанные с процессом зачистки проводов.

11. Клавиатура: позволяет вводить параметры, запускать и останавливать машину.

12. Воздушный фильтр: очищает воздух в процессе работы машины.
