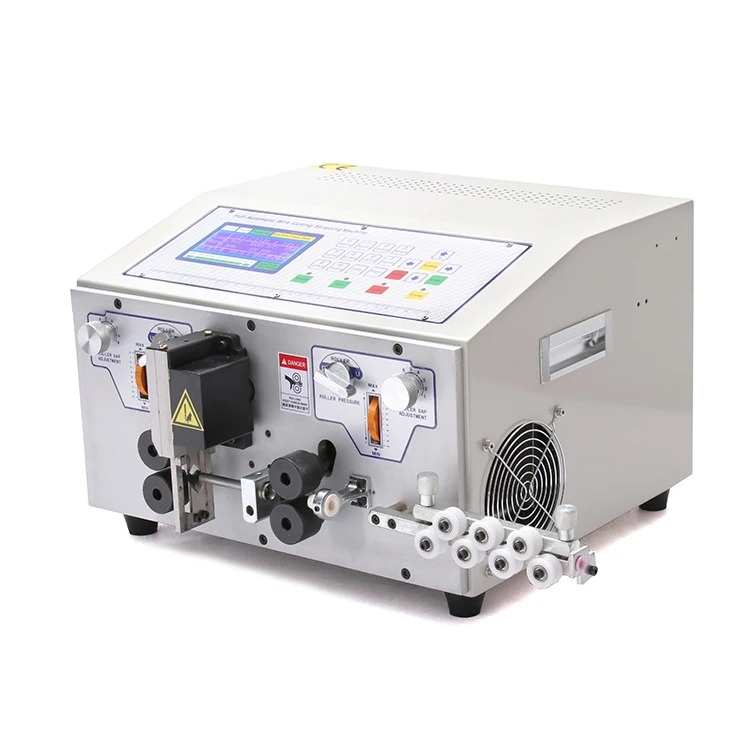

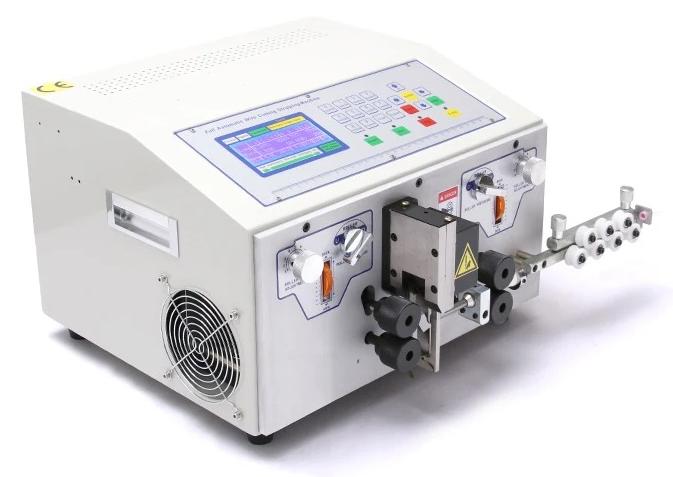

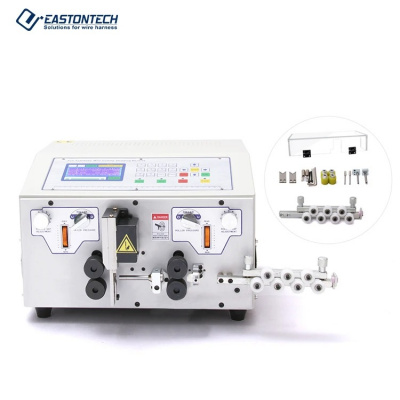

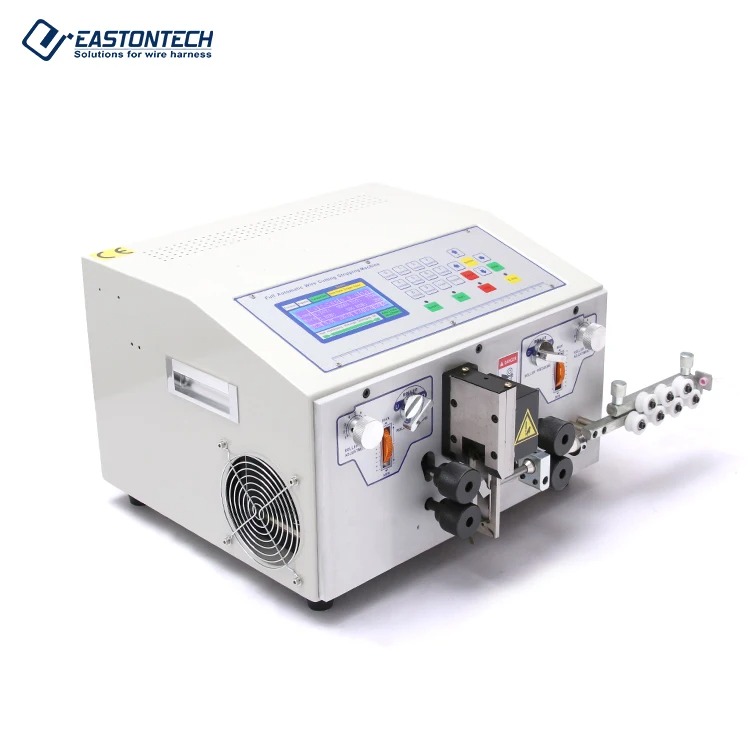

Станок для резки и зачистки провода Eastontech EW-03B

• Станок режет в размер и снимает внешнюю изоляцию с многожильных кабелей.
• Максимальный диаметр провода – φ 8 мм.
• Длина снятия изоляции начало: до 50 мм конец: до 50 мм.
• Тип обрабатываемой изоляции – ПВХ, фторопласт, стекловолокно, тефлон.
• Производительность – 3000 – 5000 шт/час, при длине 100 мм.
• Дисплей – жидкокристаллический.
• Источник питания~ 220 В ± 10% 50 Гц.
• Потребляемая мощность ≤ 450 Вт.
• Зачистка до 10 точек по длине провода, а также концов проводов.
• Остановка работы станка при достижении заданного общего количества отрезанных проводов.
• Приостановка работы станка при достижении количества проводов в партии на время задержки, установленной в настройках.
• Сила прижима провода на каждой паре протягивающих роликов настраивается отдельно.
• Длины отрезаемого провода настраиваются оператором.
• Толщина изоляции провода (глубины спуска ножа при зачистке) настраиваются оператором.
• Длина зачистки с каждого конца и величины сдвига срезанной изоляции настраиваются оператором.
• Позиции и ширины оголения каждого из 10 участков при зачистке по всей длине провода.
• Общее количество отрезаемых проводов настраиваются оператором.
• Количество отрезаемых проводов в партии настраиваются оператором.
• Задержка в секундах по окончании очередной партии настраиваются оператором.
• Скорость работы протяжного механизма настраиваются оператором.

(Таблица 1-1)

Примечание: Необходимо регулярно добавлять масло в смазочное отверстие, расположенное в верхней части стойки для ножа, для обеспечения регулярной и качественной его смазки.

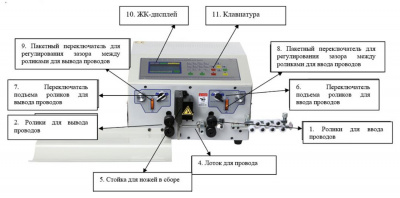

(См. Таблицу 1-1). Пояснение основной структуры:

1. Входные ролики для провода: помогают стойке ножа выполнить зачистку головной части провода, когда она движется вперед или назад по проводу.

2. Выходные ролики для провода: помогают стойке ножа выполнять зачистку хвостовой части провода, его скручивание и вывод.

3. Вход провода: провод вводится в машину через вход.

4. Проводник: провод проходит через проводник во время подачи в стойку ножа.

5. Стойка ножа в сборе: предназначена для резки провода, зачистки головной и хвостовой частей.

6. Переключатель подъема входных роликов: Нажмите кнопку переключателя, чтобы поднять входные ролики и подать провод в положение отрезания ножом; нажмите кнопку еще раз, чтобы опустить ролики и зажать провод. Усилие прижима может регулироваться зазором роликов. (Примечание: как правило, во время зачистки необходимо снова нажать кнопку подъема, так как провод нужно будет прижать вниз. Если усилие прижима между роликом и проводом недостаточно, то вам может потребоваться отрегулировать зазор в роликах, пока они не заработают как следует.)

7. Переключатель подъема выходных роликов: Нажмите кнопку переключателя, чтобы поднять выходные ролики и нажмите кнопку еще раз, чтобы опустить ролики и зажать провод. Усилие прижима может регулироваться зазором роликов.

8. Поворотный регулятор, предназначенный для регулировки зазора между входными роликами: Поверните регулятор в направлении больших цифр, чтобы увеличить зазор, и наоборот. (Примечание: зазор необходимо регулировать поворотным регулятором только после подъема роликов воздушным цилиндром, поскольку воздушный цилиндр создает прижимное усилие на ролики).

9. Поворотный регулятор, предназначенный для регулировки зазора между выходными роликами: Поверните регулятор в направлении больших цифр, чтобы увеличить зазор, и наоборот.

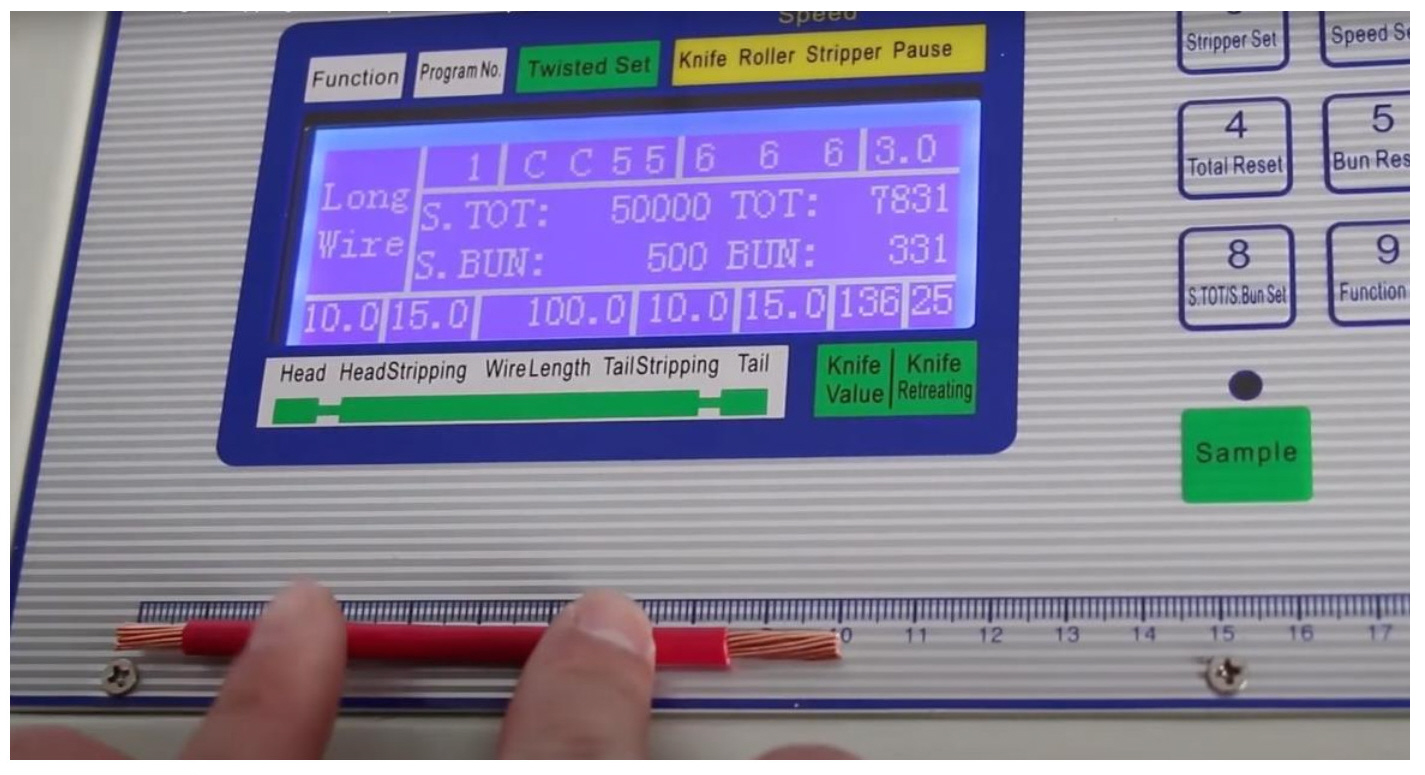

10. Жидкокристаллический дисплей (LCD): отображает параметры, связанные с процессом зачистки проводов.

11. Клавиатура: позволяет вводить параметры, запускать и останавливать машину.

12. Воздушный фильтр: очищает воздух в процессе работы машины.

Фото готовой продукции
