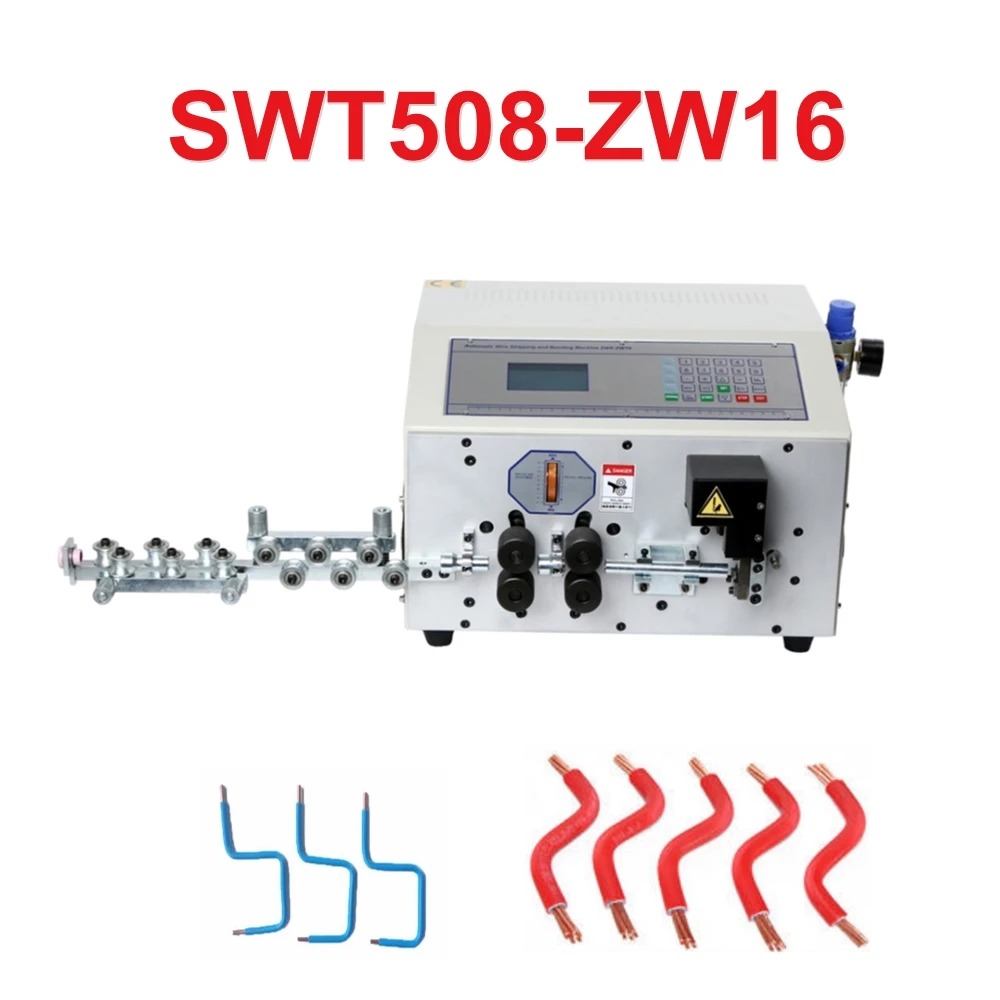

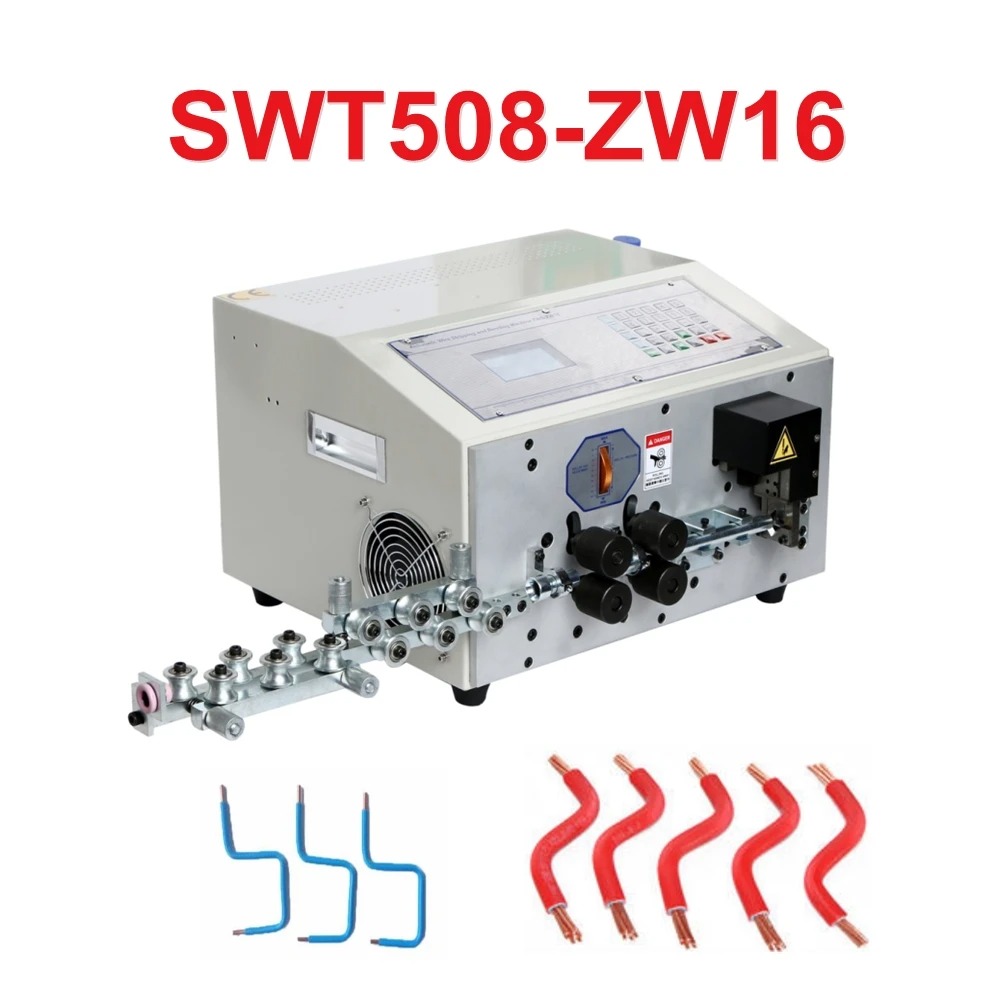

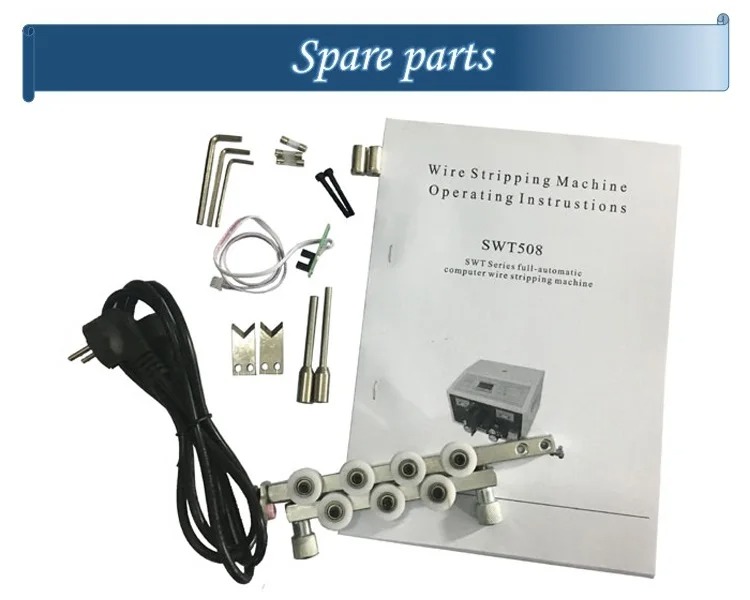

Станок для резки, зачистки и гибки провода SWT508-ZW16

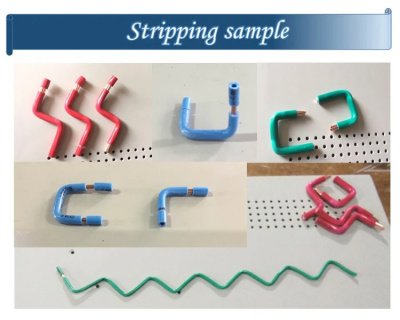

Станок для резки и зачистки провода SWT508-ZW6 предназначен длля обработки провода диаметром до 10 мм и резки жилы толщиной до 6 мм2. Станок обладает функцией гибки кабеля UZ типа по/против часовой стрелки на угол до 90 град. В станке установлен LCD ЖК-диалоговый экран, что обеспечивает простоту и удобвство в эксплуатации в сочетании с точной и быстрой разделкой провода

• Станки мерной резки и зачистки провода ZC-ZW-06, ZS-ZW-16, ZC-ZW-25 используется для обработки проводов и кабелей таких марок как НВ (НВ1, НВ3, НВ4, НВ5), ПВ3 различного сечения и т. п. монтажных и установочных проводов.
• Так же мощности станка достаточно для выполнения мерного реза двух и трехжильного кабеля типа ПВС.
  Станки ZC-ZW-06, ZS-ZW-16, ZC-ZW-25 оснащен современными, независимыми шаговыми двигателями, а ножевой блок, который отвечает за мерный рез провода, инсталлирован на усиленной рейке.
• За протяжку и позиционирование материала отвечает современный контролер и система полно приводных роликов попарно замкнутых на индивидуальные электроприводы.
• Таким образом, автоматическая машина для мерной резки и зачистки проводов позволяет выполнить мерный рез провода и зачистку его изоляции с двух сторон за один такт.
• Максимальное рабочие значение сечения провода, который может быть обработан на данном оборудовании, зависит от его структуры.
• К примеру, если говорить о моно жильном проводе типа НВ1 – максимальное допустимое сечение проводника составит 4.5 мм2, если же на станке обрабатывать проводник токопроводящая жила которого имеет многопроволочную структуру – максимальное сечение составит уже 10 мм2.
• Процесс мерной резки и зачистки провода максимально автоматизирован.

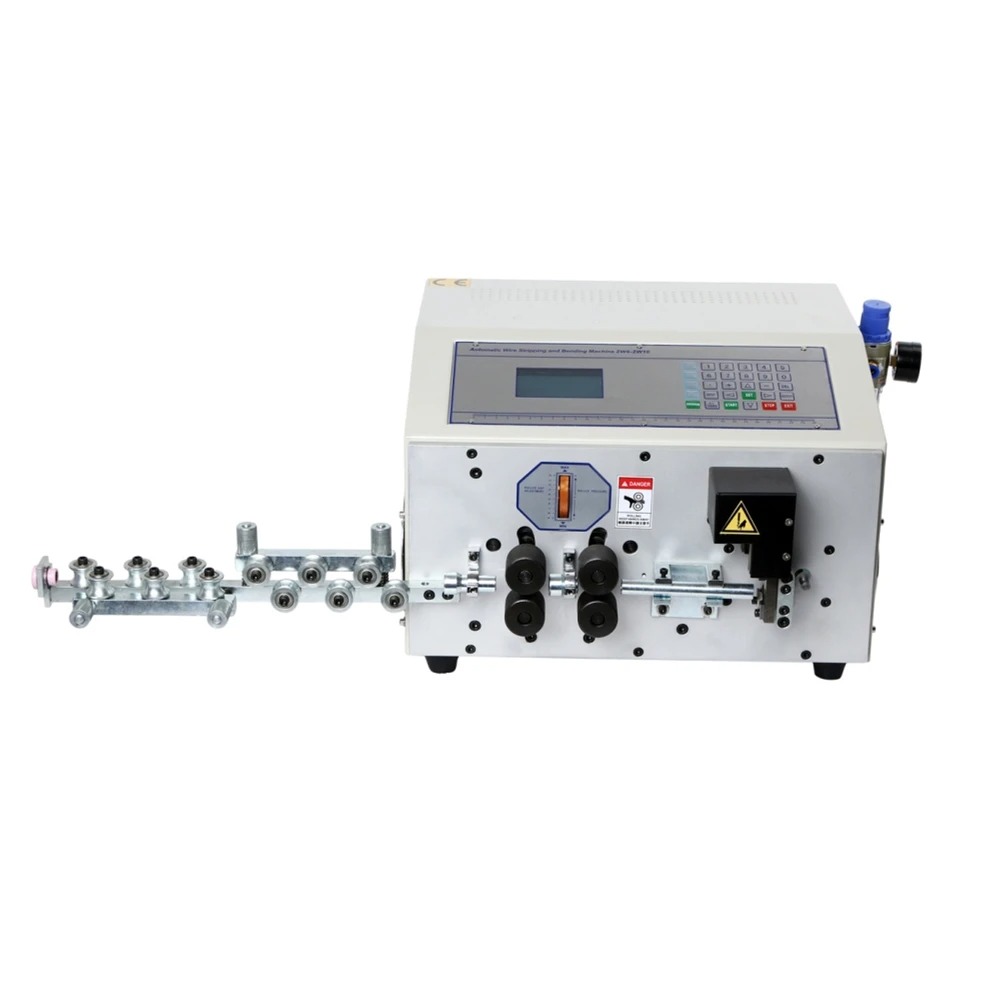

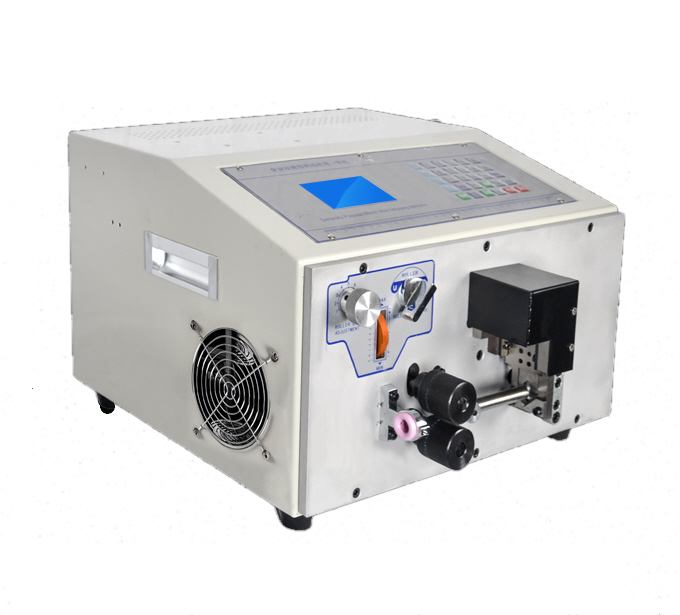

Основная структура машины для зачистки проводов

(Таблица 1-1)

Примечание: Необходимо регулярно добавлять масло в смазочное отверстие, расположенное в верхней части стойки для ножа, для обеспечения регулярной и качественной его смазки.

(См. Таблицу 1-1). Пояснение основной структуры:

1. Входные ролики для провода: помогают стойке ножа выполнить зачистку головной части провода, когда она движется вперед или назад по проводу.

2. Выходные ролики для провода: помогают стойке ножа выполнять зачистку хвостовой части провода, его скручивание и вывод.

3. Вход провода: провод вводится в машину через вход.

4. Проводник: провод проходит через проводник во время подачи в стойку ножа.

5. Стойка ножа в сборе: предназначена для резки провода, зачистки головной и хвостовой частей.

6. Переключатель подъема входных роликов: Нажмите кнопку переключателя, чтобы поднять входные ролики и подать провод в положение отрезания ножом; нажмите кнопку еще раз, чтобы опустить ролики и зажать провод. Усилие прижима может регулироваться зазором роликов. (Примечание: как правило, во время зачистки необходимо снова нажать кнопку подъема, так как провод нужно будет прижать вниз. Если усилие прижима между роликом и проводом недостаточно, то вам может потребоваться отрегулировать зазор в роликах, пока они не заработают как следует.)

7. Переключатель подъема выходных роликов: Нажмите кнопку переключателя, чтобы поднять выходные ролики и нажмите кнопку еще раз, чтобы опустить ролики и зажать провод. Усилие прижима может регулироваться зазором роликов.

8. Поворотный регулятор, предназначенный для регулировки зазора между входными роликами: Поверните регулятор в направлении больших цифр, чтобы увеличить зазор, и наоборот. (Примечание: зазор необходимо регулировать поворотным регулятором только после подъема роликов воздушным цилиндром, поскольку воздушный цилиндр создает прижимное усилие на ролики).

9. Поворотный регулятор, предназначенный для регулировки зазора между выходными роликами: Поверните регулятор в направлении больших цифр, чтобы увеличить зазор, и наоборот.

10. Жидкокристаллический дисплей (LCD): отображает параметры, связанные с процессом зачистки проводов.

11. Клавиатура: позволяет вводить параметры, запускать и останавливать машину.

12. Воздушный фильтр: очищает воздух в процессе работы машины.
