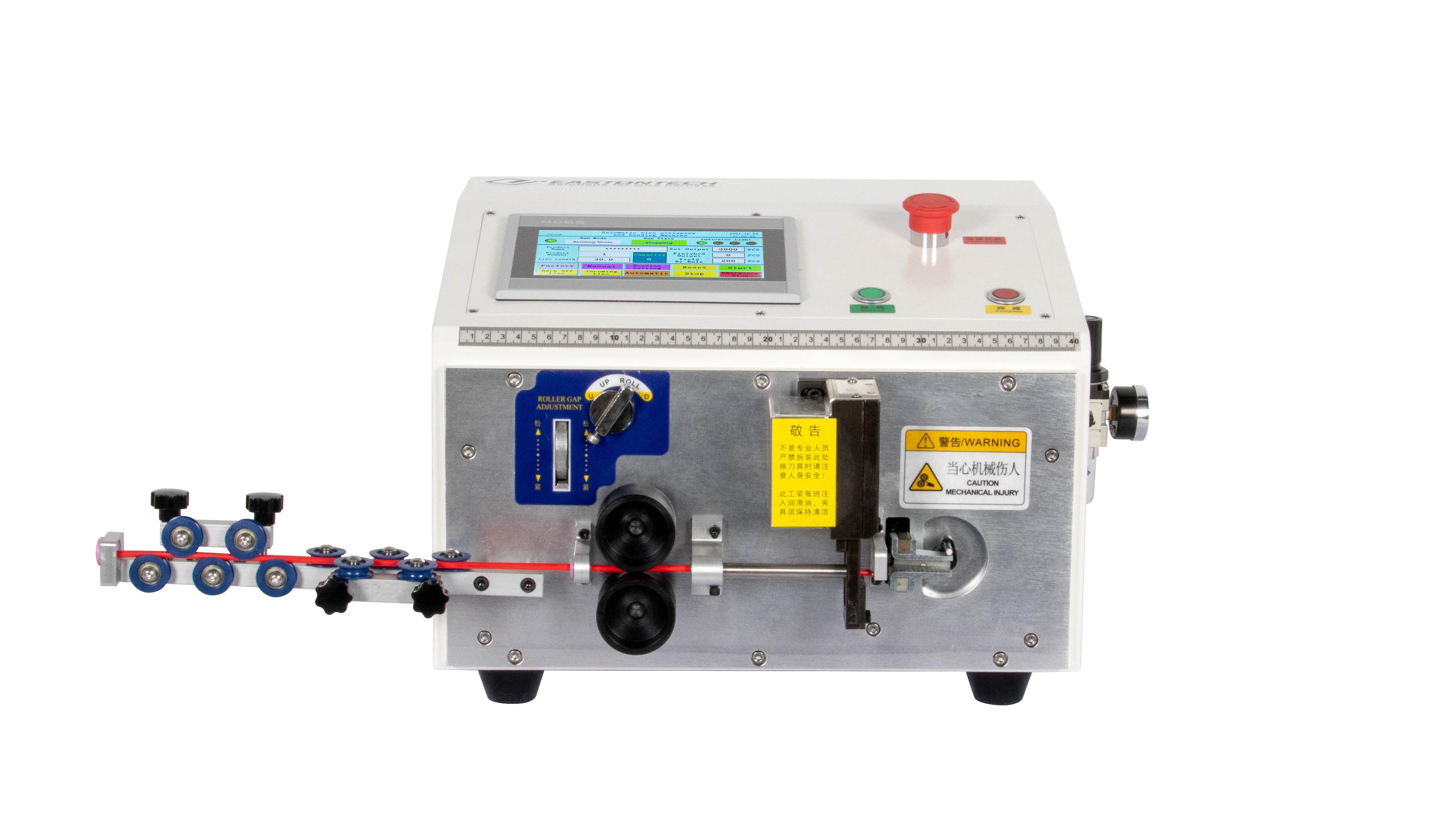

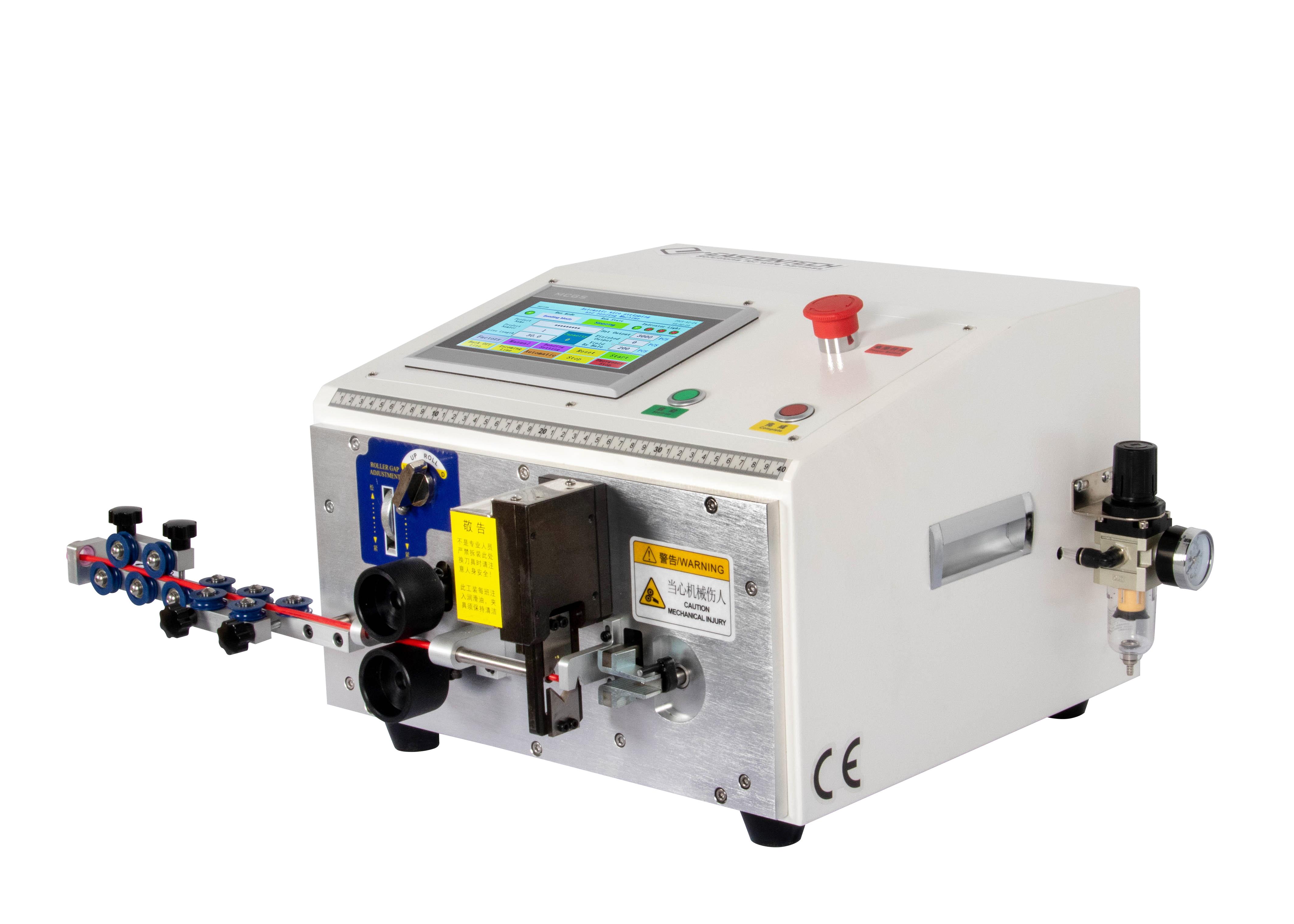

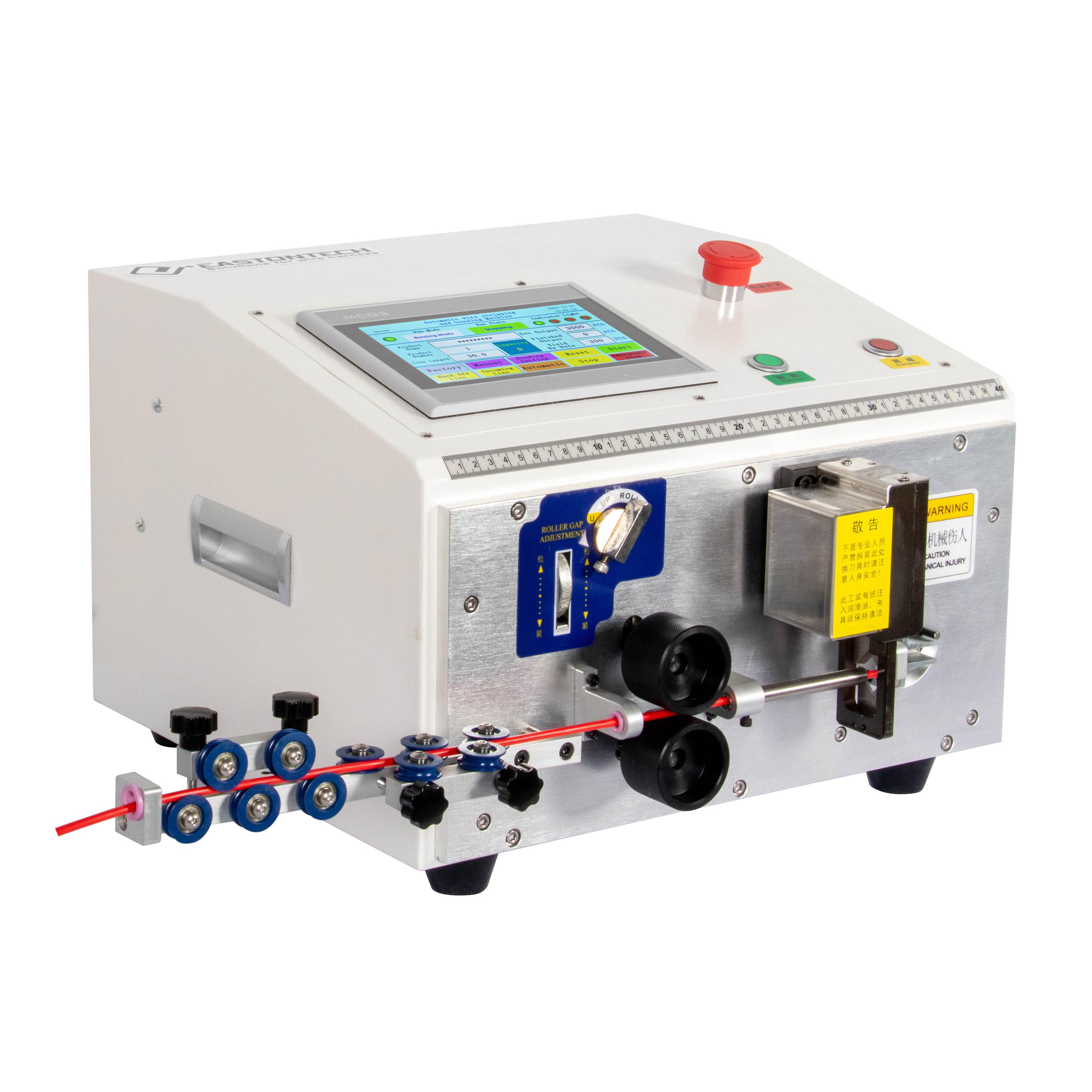

Станок для резки, зачистки и гибки провода Eastontech KS-09HY1

Автоматический станок KS-09HY1 специально спроектирован для производственных участков, на которых есть потребность в изготовлении различного вида перемычек. Автомат KS-09HY1 уверенно работает с проводниками сечением от 1 до 6 мм кв. С помощью данного оборудования можно легко выполнять мерный рез проводника, его зачистку с двух сторон и гиб в одной плоскости. Благодаря промышленному контроллеру управления станок сможет выполнить не только изготовление стандартных U и Z  образных перемычек, но и позволит согнуть проводник под углами 30°, 45°, 60° и 90° .

В базовой комплектации станок оснащен двухплоскостным рихтовочным модулем, что существенно улучшает геометрию проводника при его подачи в рабочую зону оборудования.

Для удобства программирования данная модель оснащена сенсорным LSD дисплеем, что существенно упрощает настройку станка и процесс работы.

Автоматический станок KS-09HY1 не относится к разряду сложного и специализированного оборудования, работать на данной установке вполне спокойно сможет любой оператор с начальным техническим образованием.

Основная структура машины для зачистки проводов

(Таблица 1-1)

Примечание: Необходимо регулярно добавлять масло в смазочное отверстие, расположенное в верхней части стойки для ножа, для обеспечения регулярной и качественной его смазки.

(См. Таблицу 1-1). Пояснение основной структуры:

1. Входные ролики для провода: помогают стойке ножа выполнить зачистку головной части провода, когда она движется вперед или назад по проводу.

2. Выходные ролики для провода: помогают стойке ножа выполнять зачистку хвостовой части провода, его скручивание и вывод.

3. Вход провода: провод вводится в машину через вход.

4. Проводник: провод проходит через проводник во время подачи в стойку ножа.

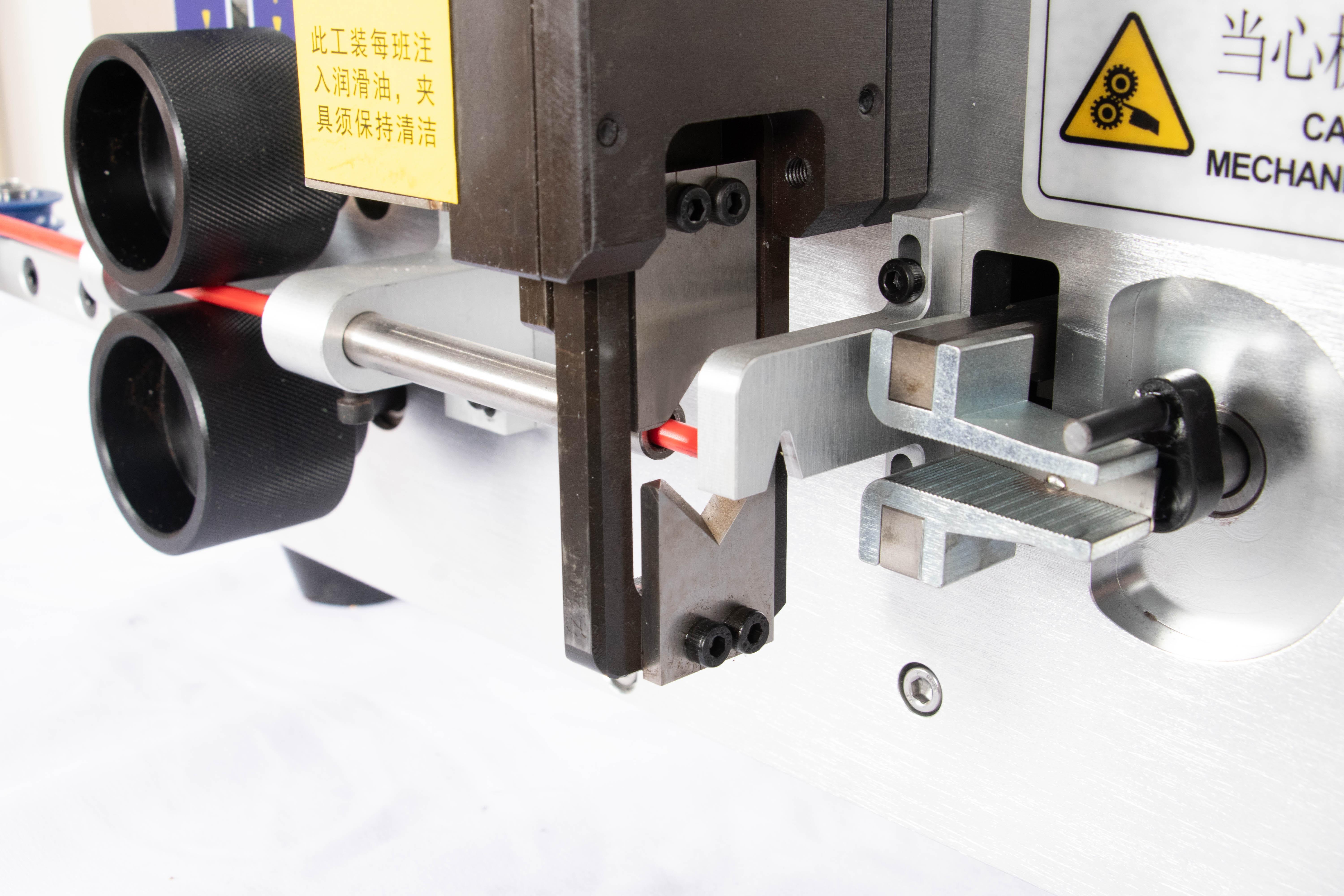

5. Стойка ножа в сборе: предназначена для резки провода, зачистки головной и хвостовой частей.

6. Переключатель подъема входных роликов: Нажмите кнопку переключателя, чтобы поднять входные ролики и подать провод в положение отрезания ножом; нажмите кнопку еще раз, чтобы опустить ролики и зажать провод. Усилие прижима может регулироваться зазором роликов. (Примечание: как правило, во время зачистки необходимо снова нажать кнопку подъема, так как провод нужно будет прижать вниз. Если усилие прижима между роликом и проводом недостаточно, то вам может потребоваться отрегулировать зазор в роликах, пока они не заработают как следует.)

7. Переключатель подъема выходных роликов: Нажмите кнопку переключателя, чтобы поднять выходные ролики и нажмите кнопку еще раз, чтобы опустить ролики и зажать провод. Усилие прижима может регулироваться зазором роликов.

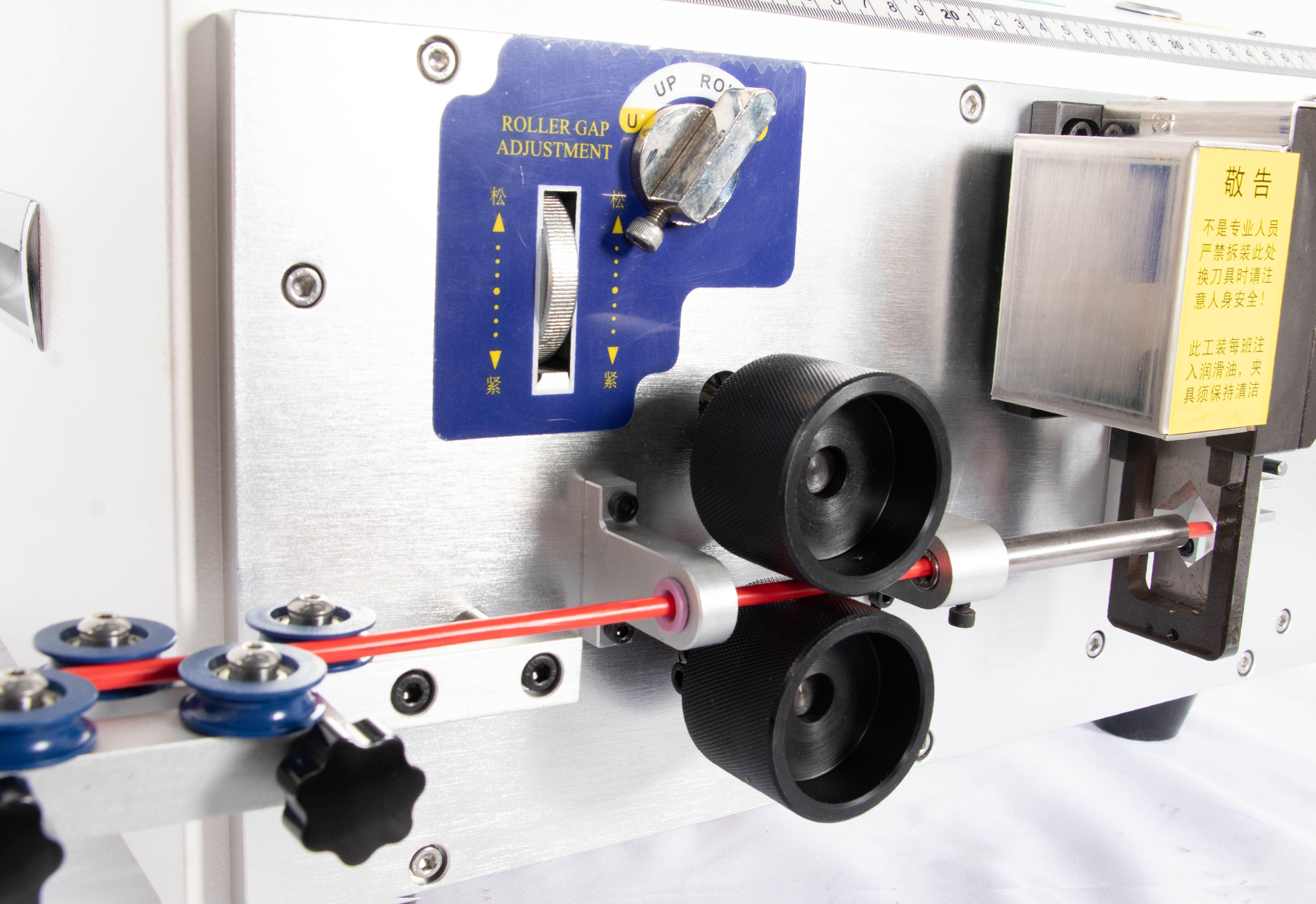

8. Поворотный регулятор, предназначенный для регулировки зазора между входными роликами: Поверните регулятор в направлении больших цифр, чтобы увеличить зазор, и наоборот. (Примечание: зазор необходимо регулировать поворотным регулятором только после подъема роликов воздушным цилиндром, поскольку воздушный цилиндр создает прижимное усилие на ролики).

9. Поворотный регулятор, предназначенный для регулировки зазора между выходными роликами: Поверните регулятор в направлении больших цифр, чтобы увеличить зазор, и наоборот.

10. Жидкокристаллический дисплей (LCD): отображает параметры, связанные с процессом зачистки проводов.

11. Клавиатура: позволяет вводить параметры, запускать и останавливать машину.

12. Воздушный фильтр: очищает воздух в процессе работы машины.
