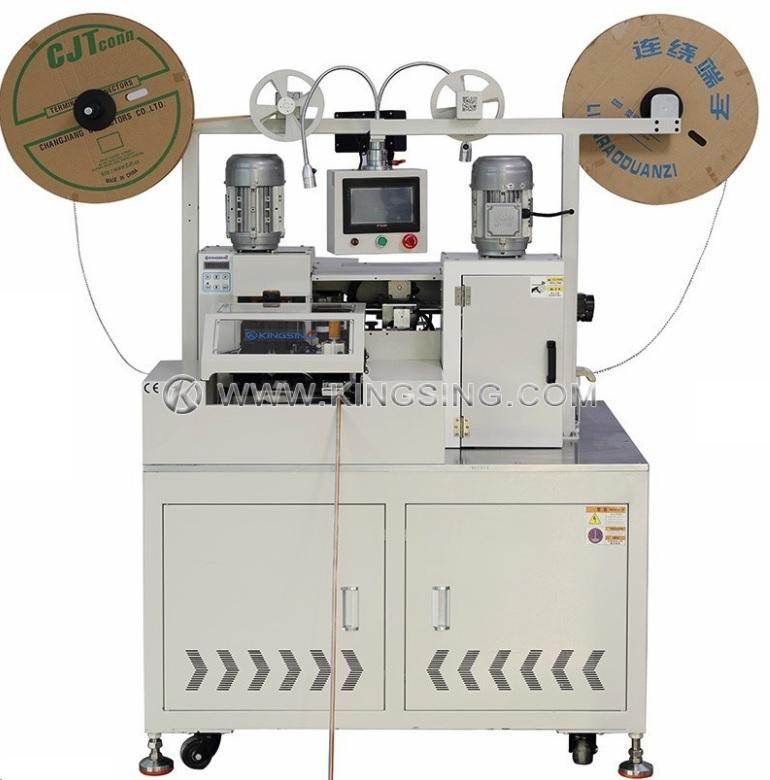

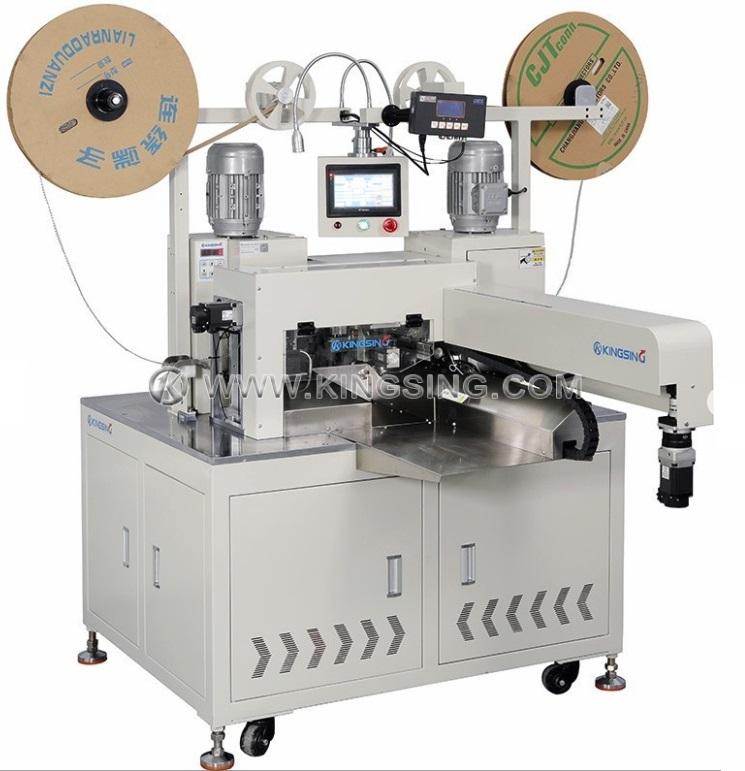

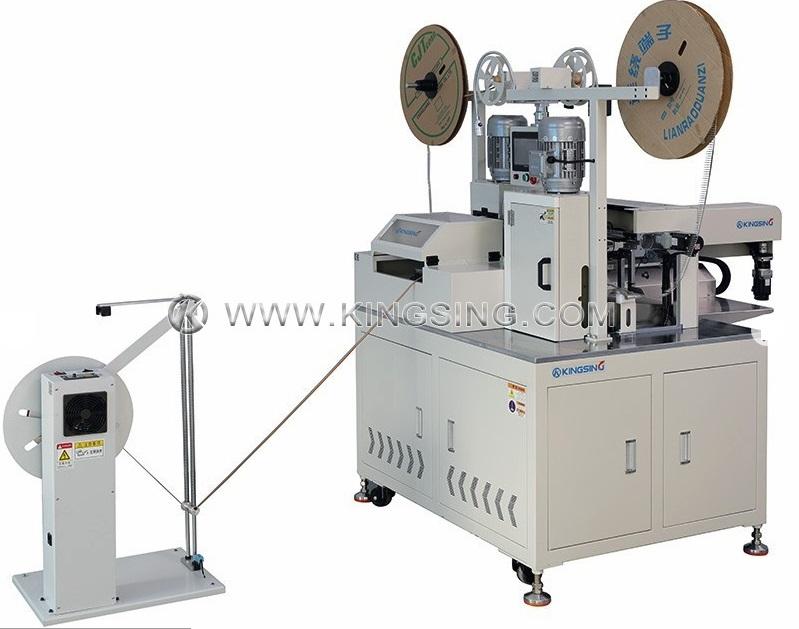

Станок для резки, зачистки, опрессовки провода KS-T320

Автоматический станок резки, зачистки и опрессовки шлейфов с двух сторон KS-T320 представляет собой программируемую электропневматическую (источник воздушного давления поставляется, как опция) машину непрерывного действия с двумя станциями обжима, оснащенными высококачественными сменными аппликаторами.

Автомат для резки, зачистки и двухстороннего обжима шлейфов KS-T320 втягивает плоский шлейф проводов из устройства разматывания; делается это с помощью горизонтально подвижного устройства (сервомотор) с зажимом из второй секции операционной зоны. После втягивания на определенную длину, фрагмент отделяется, и при этом зачищаются его концы. Та часть, которая еще соединена с общей длиной и находится в первой секции операционной зоны, перемещается поперечно подвижной кареткой к первому прессу с аппликатором. Здесь высокоскоростной механизм разделяет концы проводов на шине для удобной подачи на обжим, после чего терминалы, подаваемые сверху лентой-патронташем, обжимаются вокруг каждой жилы. Каретка возвращает шлейф на новый цикл. Во второй секции операционной зоны отрезанный образец подвергается аналогичной обработке, но с другой стороны.

Автоматический станок резки, зачистки и опрессовки шлейфов с двух сторон KS-T320 оснащается программируемым логическим контроллером и операционной консолью с цветным сенсорным экраном. Кроме того, в систему управления и контроля процесса входит мощный анализатор силы обжима, поддерживающий два канала CFM4103 от компании OES. Этот прибор фиксирует график зависимости силы обжима от времени и, используя запатентованный алгоритм CDA, сравнивает ее с эталонным или «изученным» графиком. Анализ выполняется в 3 зонах, что обеспечивает безошибочное разделение циклов с нормальной сигнатурой и циклов с ненормальной сигнатурой, которые в противном случае относятся к дефектным обжимам. Программное обеспечение ForceView для операционной системы Windows хранит все производственные данные. Информация о процессе обжима может быть отправлена ​​через сеть.
