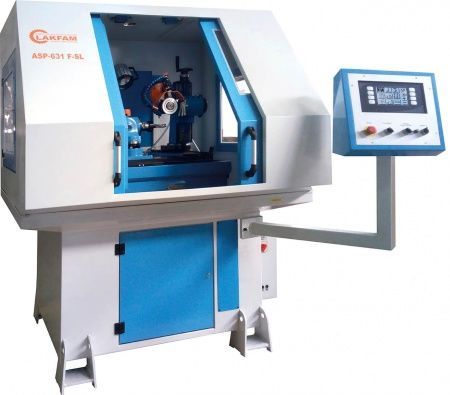

Заточной станок с ЧПУ Lakfam ASP-631F G

НАДЕЖНАЯ МАССИВНАЯ СТАНИНА

Обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента.

Благодаря высокой массе станка не требуется фундамент для его установки.

АВТОМАТИЧЕСКОЕ ПЕРЕМЕЩЕНИЕ КАРЕТКИ (ЗАТОЧНОГО УЗЛА)

Осуществляется за счет электропривода:

• Обеспечивается плавность перемещения заточного узла и процесса заточки;
• Исключает влияние человеческого фактора.

Ход заточного узла задается с ПУ:

• Это значительно экономит время заточки и увеличивает производительность станка.

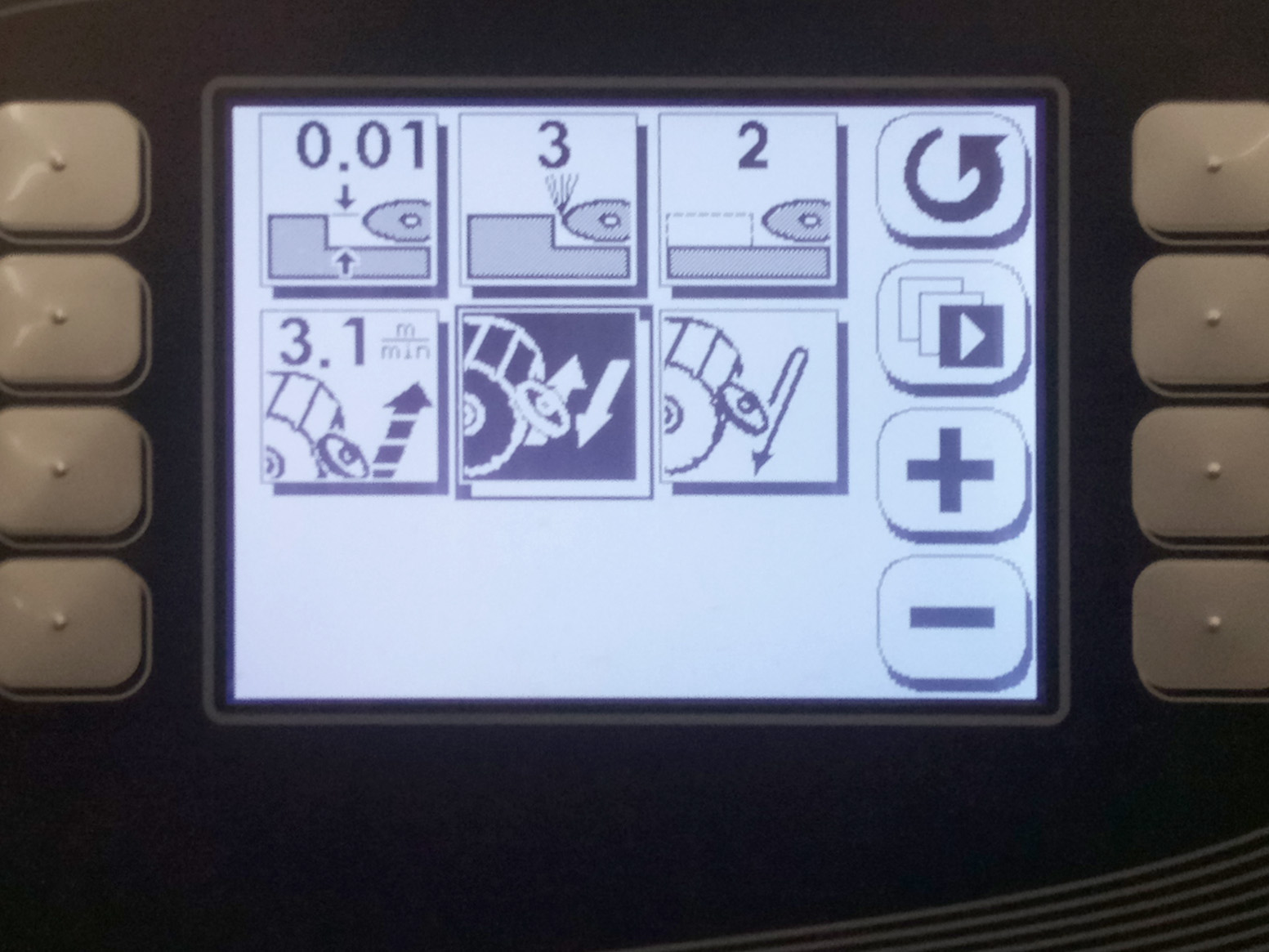

ПАНЕЛЬ УПРАВЛЕНИЯ

Позволяет осуществлять все рабочие функции. Процесс заточки управляется при помощи микропроцессора.

С панели управления задается все параметры заточки.

• количество зубьев инструмента (шаговый двигатель);
• количество проходов (двойных циклов);
• припуск на съем с изношенной грани инструмента (шаговый двигатель).

Отсчет циклов отображается на цифровом табло – автоматическая остановка работы станка.

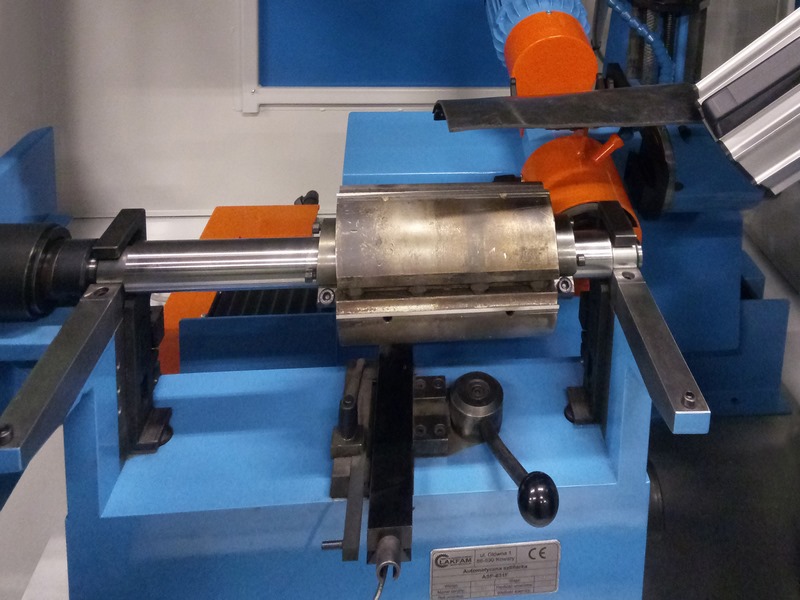

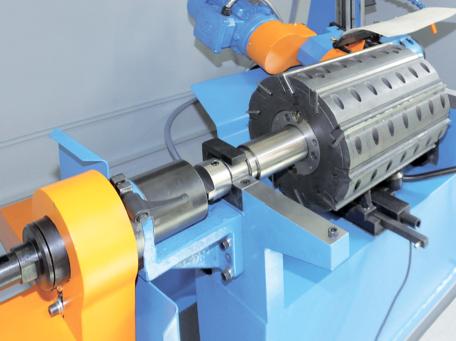

ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ СТРОГАЛЬНЫХ НОЖЕВЫХ ГОЛОВОК

Позволяет с высокой точностью устанавливать строгальные головки.

Точность заточки обеспечивается за счет регулируемого заднего поддерживающего центра (задней бабки).

Максимальная длина заточки 400 мм.

ОПРАВКИ

Диаметром 40 и 50 мм для установки строгальных ножевых головок поставляются вместе со станком (стандартная комплектация).

ПЛИТА ДЛЯ ПОЗИЦИОНИРОВАНИЯ ОПРАВКИ

Обладающая установленной строгальной ножевой головки, позволяет с высокой точностью затачивать ножи, не снимая со строгальной ножевой головки.

Точность заточки обеспечивается за счет U-образных упоров и фиксаторов оправки с затачиваемой строгальной ножевой головкой с 2-х сторон.

Максимальная длина заточки 400 мм.

ШАГОВЫЙ ДВИГАТЕЛЬ

Обеспечивает поворот делительной головки на заданный угол и высокоточными насеченными лимбами.

За счет этого достигается максимальная точность при повороте строгальной ножевой головки на зуб.

ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ ЗАТОЧНОГО УЗЛА

Осуществляется за счет шагового двигателя – это позволяет с высокой точностью настраивать съем с изношенной грани инструмента, как следствие увеличивается ресурс затачиваемого инструмента.

Минимальная величина съема материала с изношенной грани инструмента равна 0,01 мм.

СИСТЕМА ПОДАЧИ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника.

БАК ДЛЯ СОЖ

Выполнен из износостойкой стали, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.

Емкость бака около 40 литров.

СИСТЕМА ФИЛЬТРАЦИИ СОЖ

Позволяет очищать охлаждающую жидкость от абразивных примесей, которые попадают в нее в процессе заточки.

Система фильтрации представляет собой 2 вертикально расположенных один над другим сетчатых фильтра мелкой фракции, которые задерживают абразивные частицы, продлевая тем самым срок службы охлаждающей жидкости.
