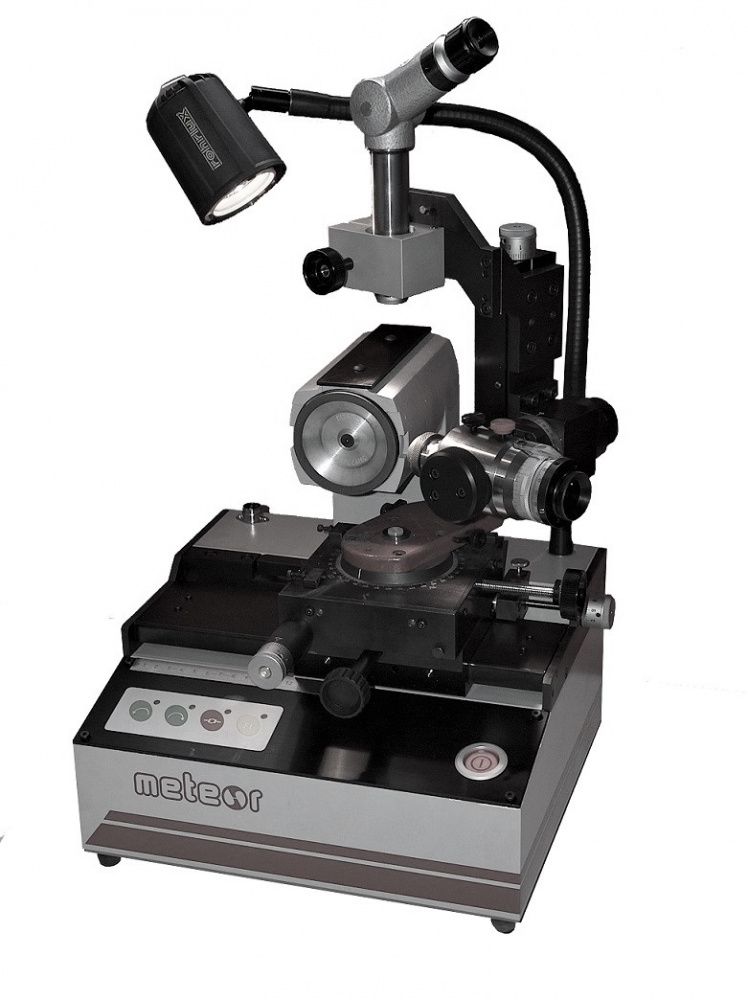

Универсальный заточный станок MM-12US
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
Шлифовально-заточной станок Meteor M-12US предназначен для шлифовки и заточки миниатюрных режущих инструментов (правосторонних и левосторонних) с высокой точностью. Он используется для изготовления всех видов гравировального инструмента, заточки расточного инструмента, фрез (1, 2 и более зубьев), а также концевых радиусных фрез.
Технические параметры:
Зажимной диапазон:
— цанговый зажим: Ø 1 – 13 мм (стандарт)
— зажим в патроне: Ø 0.2 – 6.2 мм (опция)
База станка
- Шлифовальный шпиндель, регулируемый в осевом направлении
- Два установочных узла с тонкой регулировкой
- Электромотор переменного тока 170 Вт
- Электродинамический тормоз
- Печатная плата
- Пылезащищенная контрольная панель
- Устройство для правки шлифовальных кругов
- Галогеновая лампа 24 В
- Карбидокремниевый шлифовальный круг K250
- Кожух с защитой от пыли
- Электрическое подключение: 230 В, 50 Гц
- Цвет: рубиново-красный / серый
Универсальное шлифовальное приспособление
- Шлифовальная головка, управляемая по 6 осям, с измерительной шкалой и тонкой регулировкой
- Интегрированный измерительный микроскоп 10х для контроля процесса шлифования (спереди и сверху)
- Держатель инструмента с делительной головкой с 4 винтами
- Установочные узлы с тонкой регулировкой (высокая повторяемость)
- Защитный кожух
- Набор цанг 1 – 13 мм
- Набор вспомогательного инструмента
- Инструкция по эксплуатации
Модульная система Meteor
На основе модульной системы центра доступны также другие исполнения станков:
- М-12 — для заточки правосторонних и левосторонних сверл
- М-12TV — с контролем шлифовки на экране монитора
- М-12DH — для шлифовки сверл для печатных плат
Характеристики
|
Типоразмер заточного круга, мм
|
250 |
|
Диаметры затач. свёрл, мм
|
0.2-13 |
|
Потребляемая мощность, кВт
|
0.170 |
Опциональные принадлежности:
- Индексные винты для держателя инструмент, для шлифовки 3-х зубого (и более) инструмента
- Ось U, микрометрический винт для перемещения держателя инструмента с цифровым отсчетом
- Наклонный столик, для шлифовки токарного инструмента, пластин
- Цанга для инструмента с квадратным сечением хвостовика 8х8 мм
- Зажимное кольцо 10х10 мм для инструмента с квадратным сечением хвостовика
- Зажимное кольцо 12х12 мм для инструмента с квадратным сечением хвостовика
- Комплект из камеры, монитора и микроскопа 10х
- Замена микроскопа на микроскоп 10х с возможностями угловых измерений
- Замена микроскопа на микроскоп 40х с возможностями угловых измерений
- Рабочий стол для шлифовального центра
- Шлифовальные круги, алмазные и CBN разной зернистостью
- Шлифовальные круги для 3-х зубого (и более) инструмента, алмазные и КНБ, разной зернистостью
- Специальный правящий инструмент для кругов алмазных и КБН
