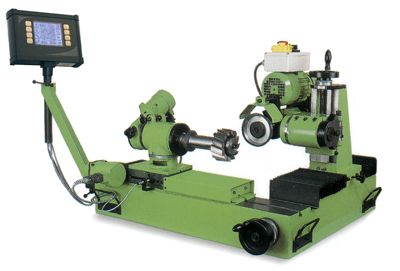

Универсальный заточный станок Lakfam ASP-631FS

Назначение: заточка насадных и концевых фрез, с прямыми, наклонными и спиральными лезвиями по передней и задней граням, возможна заточка сверел.

Отличительные особенности:

Станина и корпусные детали механизмов выполнены из массивного чугунного литья, благодаря чему достигается необходимая жесткость и виброустойчивость конструкции (вес станка достигает 170 кг). Станина станка имеет Г-образную форму. На короткой стороне станины смонтирован суппорт точильного круга, на длинной – подающий столик с делительной головкой, на которой крепится затачиваемый инструмент. В механизме подачи применена прецизионная шариковинтовая передача, а в механизме поворота затачиваемого инструмента специальная беззазорная червячная передача с разрезным колесом.

Особенность станка состоит в том, что привод подачи и поворота затачиваемого инструмента осуществляются электродвигателями постоянного тока со встроенными датчиками поворота. Согласованное вращение и подача инструмента со скоростями, контролируемыми микропроцессорным управлением, позволяют затачивать спиральный инструмент с различным шагом винтовой линии. Если известны параметры винтовой линии — они вводятся с пульта управления. Если же шаг винта не известен, то перед заточкой инструмента его можно определить (измерить) с помощью специальной функции системы управления.
С помощью микропроцессорной системы управления программируются следующие параметры:
диаметр фрезы, количество зубьев ( от 2 до 250), длина пути шлифования, скорость подачи (от 0,1 до 2,0 м/мин), количество рабочих (от 0 до 99) и доводочных (от 0 до 9) проходов, величина съема материала за один проход ( от 0,01 до 0,99 мм), система контролирует правильность (физическую реализуемость) вводимых данных и сигнализирует об ошибках.

Станок выпускается как в настольном исполнении, так и на подставке. В качестве дополнительной опции может поставляться система охлаждения, осуществляющая подачу, сбор и фильтрацию СОЖ . Кроме того, станок может оснащаться кабиной, для защиты от пыли или капель охлаждающей жидкости. Для крепления концевых фрез в станке может применяться цанговый зажим или шестикулачковый патрон.
