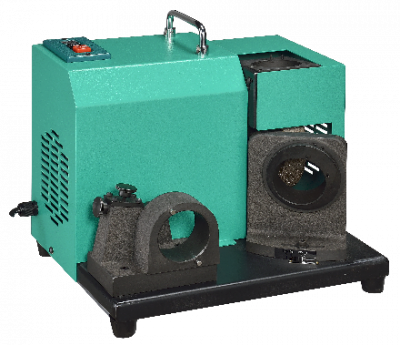

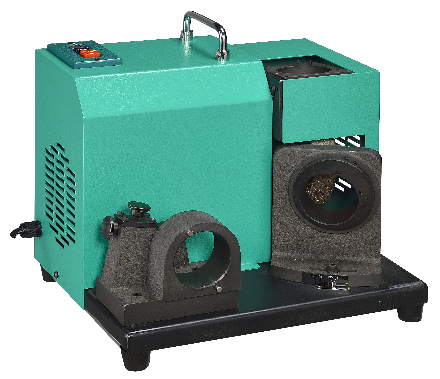

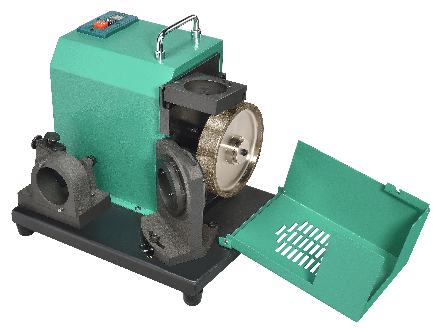

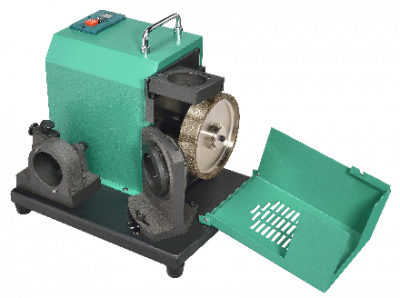

Станок для заточки сверл GSC GS-52
Настольный заточной станок GS-52 предназначен для заточки спиральных сверл из твердого сплава и быстрорежущей стали диаметром от 34.1 до 52.0 мм. Заточка инструмента производится эльборовым или алмазным кругами.
Заточной станок GS-52 имеет устройство для подключения вытяжной вентиляции.
В процессе осуществляется заточка по задней поверхности с затыловкой и подточка поперечной режущей кромки.
Вид затачиваемого инструмента
Заточка занимает минимум времени от 30 до 60 секунд и не требует специальной квалификации персонала, стойкость инструмента после заточки на таком станке увеличивается в несколько раз.
Принцип заточки
Распространенным способом заточки спиральных сверл является одноплоскостная затыловка в результате которой формируется задний угол 8° (12°). Угол при вершине варьируется от 90 до 140 градусов, в зависимости от требований к обработке.
Заточка инструмента осуществляется в два этапа - по задней поверхности с затыловкой и подточка поперечной режущей кромки:
1. Затыловка производится благодаря конструкции гнезда с эксцентриситетом и наклонной под углом к передней поверхности.
2. При подточке поперечной режущей кромки (перемычки) можно варьировать ее величину, при помощи металлических шайб.
|
Частота вращения, об/мин
|
2800 |
|
Диаметры затач. свёрл, мм
|
34.1 - 52 |
|
Углы заточки свёрл, °
|
118 - 140 |
|
Габаритные размеры, мм
|
384х285х312 |
|
Масса, кг
|
29 |
- Круг шлифовальный эльборовый 5" CBN 100 - 1 шт

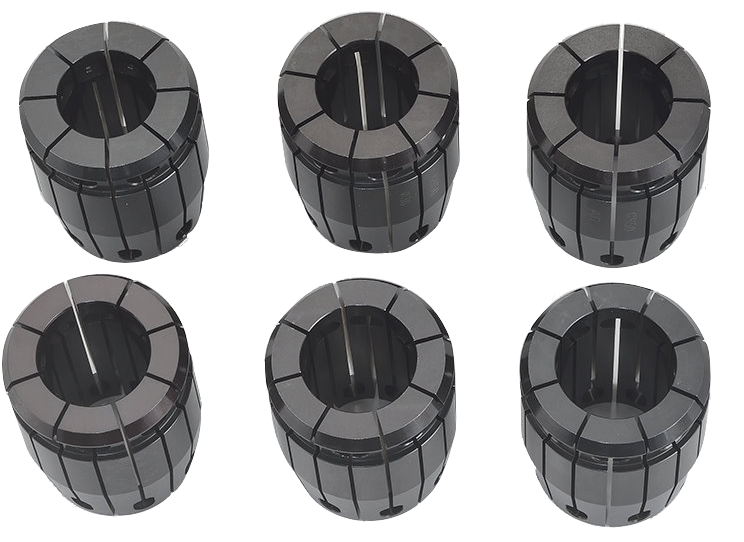

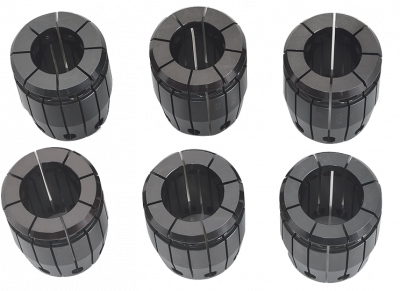

- Цанговый зажим ER50 - 1 шт
- Ключи шестигранные 3 мм (1 шт) и 5 мм (1 шт)
- Устройство для подключения вытяжной вентиляции - 1 шт
- Руководство по эксплуатации на русском языке
