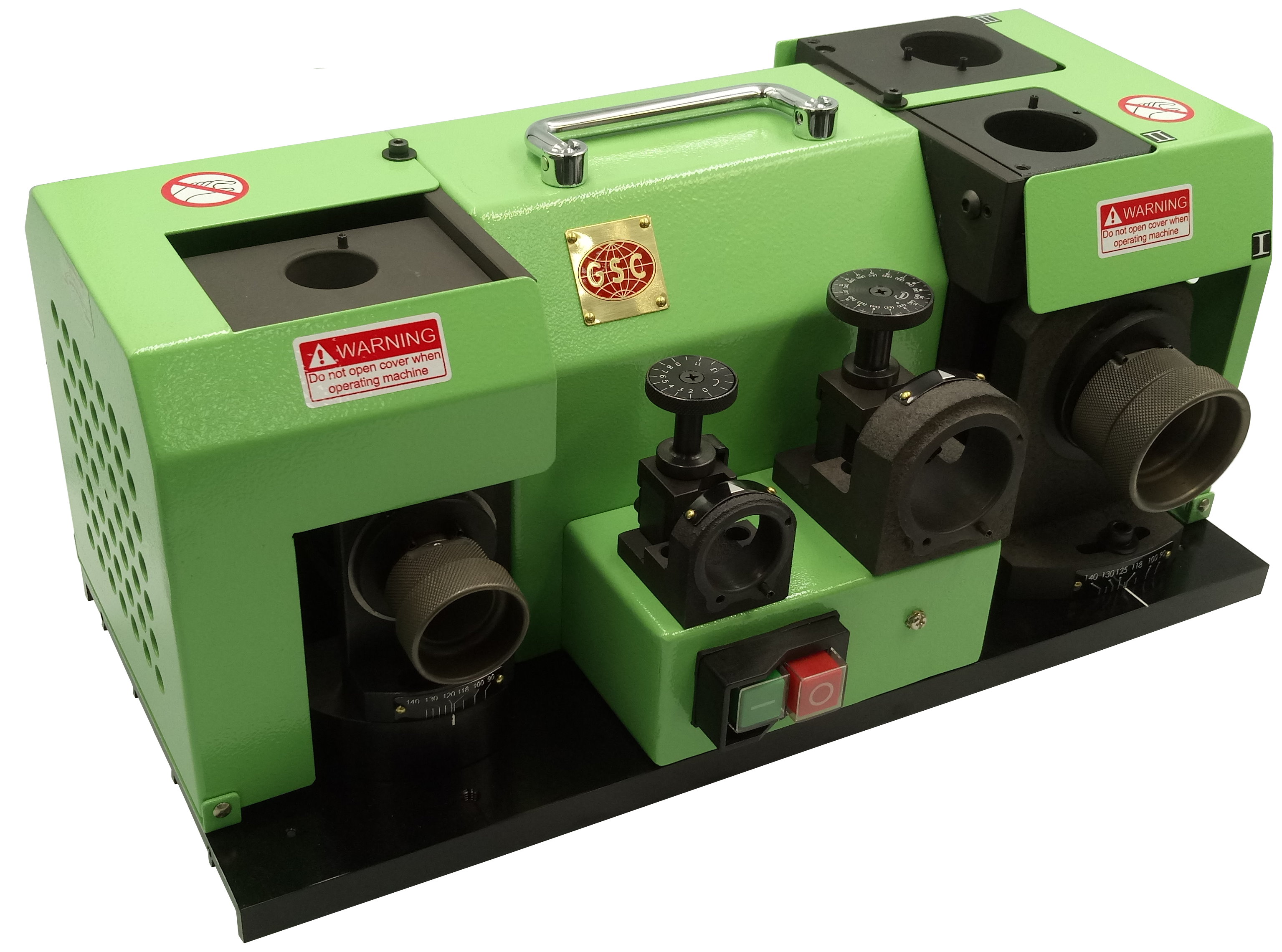

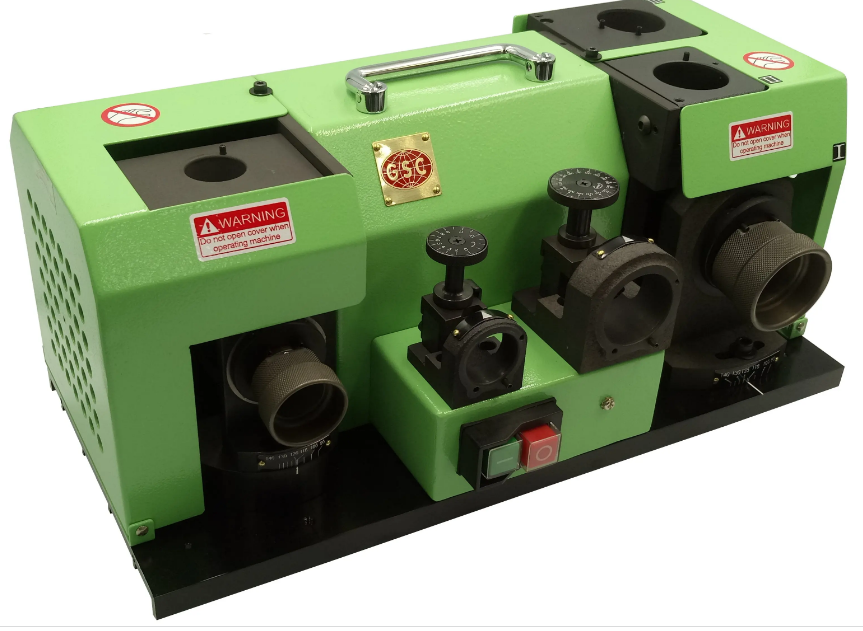

Станок для заточки сверл GSC GS-35

Настольный заточной станок GS-35 предназначен для заточки спиральных сверл из твердого сплава и быстрорежущей стали диаметром от 2.0 до 34.0 мм. Заточка инструмента производится эльборовым или алмазным кругами.

В процессе осуществляется заточка режущей кромки по задней поверхности с затыловкой, подточка поперечной режущей кромки и формирование крестообразной перемычки.

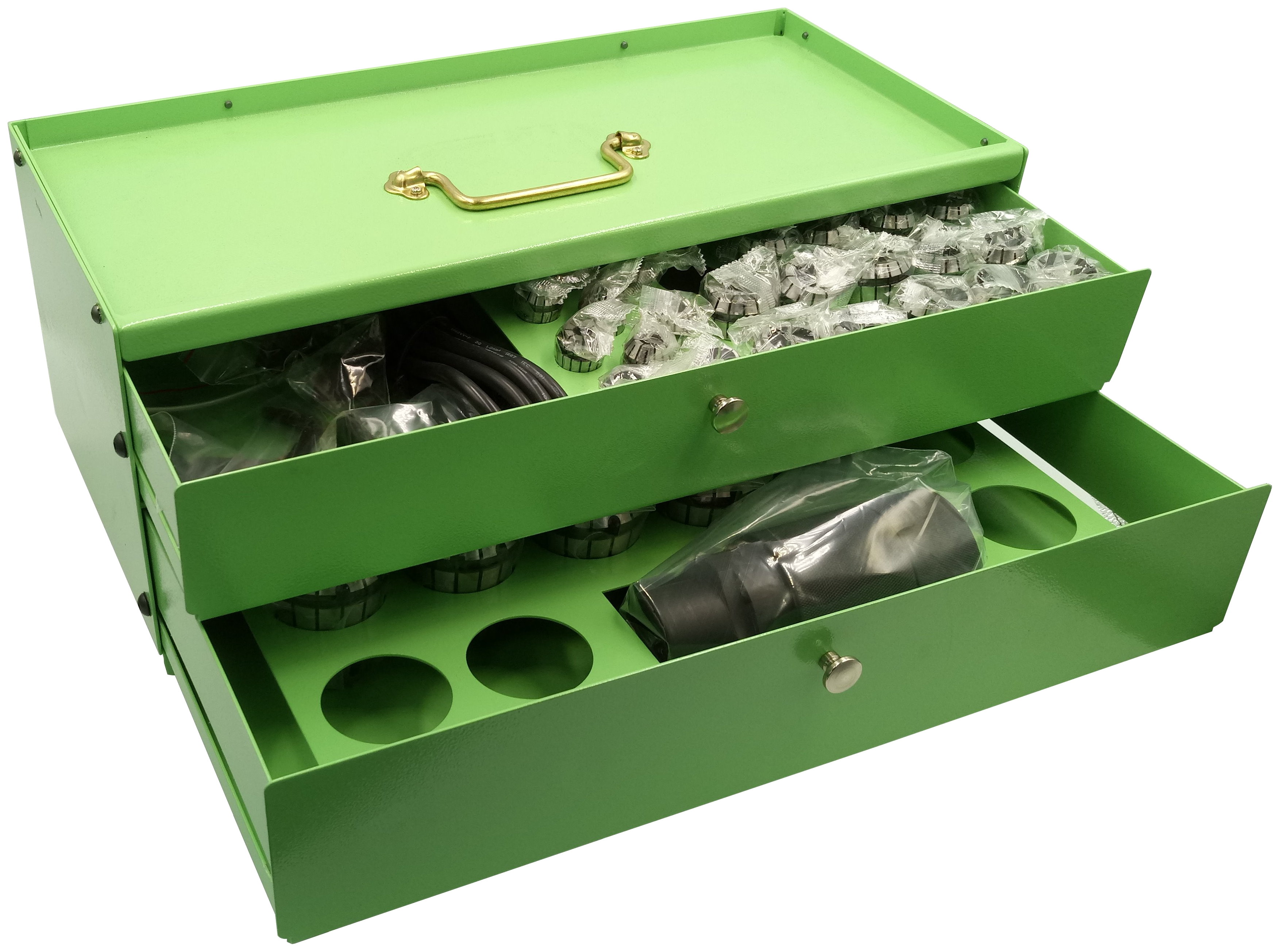

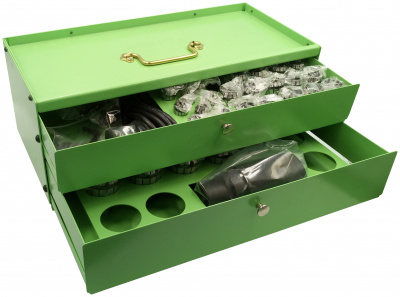

Заточной станок GS-35 имеет два устройства для подключения вытяжной вентиляции, компактный съемный ящик для инструментов.

Малый вес и габариты обеспечивают его мобильность. Станок подключается к бытовой электросети 220В, что позволяет выполнять работы по заточке на дому, гараже, или в небольшой мастерской.

Заточка занимает минимум времени от 30 до 60 секунд и не требует специальной квалификации персонала, стойкость инструмента после заточки на таком станке увеличивается в несколько раз.

Принцип заточки

Распространенным способом заточки спиральных сверл является одноплоскостная затыловка в результате которой формируется задний угол 8° (12°). Угол при вершине варьируется от 90 до 140 градусов, в зависимости от требований к обработке.

Заточка инструмента осуществляется в два этапа - по задней поверхности с затыловкой, подточка поперечной режущей кромки формирование крестообразной перемычки:

1. Затыловка производится благодаря конструкции гнезда с эксцентриситетом и наклонной под углом к передней поверхности.

2. При подточке поперечной режущей кромки (перемычки) можно варьировать ее величину, при помощи металлических шайб.

3. Крестообразная подточка перемычки формируется для обеспечения функции самоцентровки сверла. Используется для обработки отверстия, не используя центровку.

Особенности

• Простота эксплуатации.
• Обработка одного сверла за 10 секунд.
• Специальная конструкция цанг из высоколегированной стали.
• Цельнотянутые цанги из высококачественной стали.
• Высокоэффективный двигатель постоянного тока.
• Алмазный шлифовальный круг CBN #200 для сверл из быстрорежущей стали.
• Мобильный и компактный станок массой 21,5 кг.

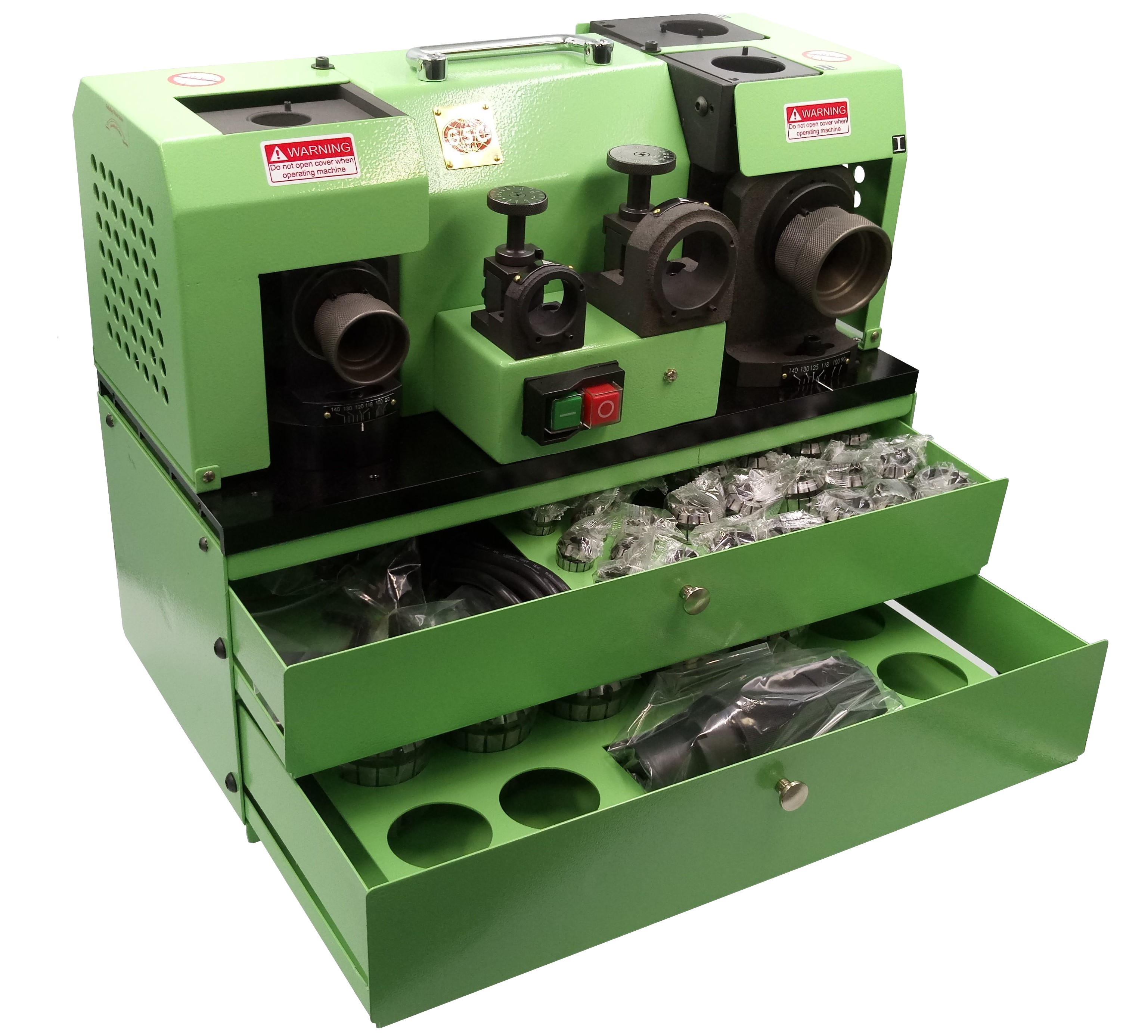

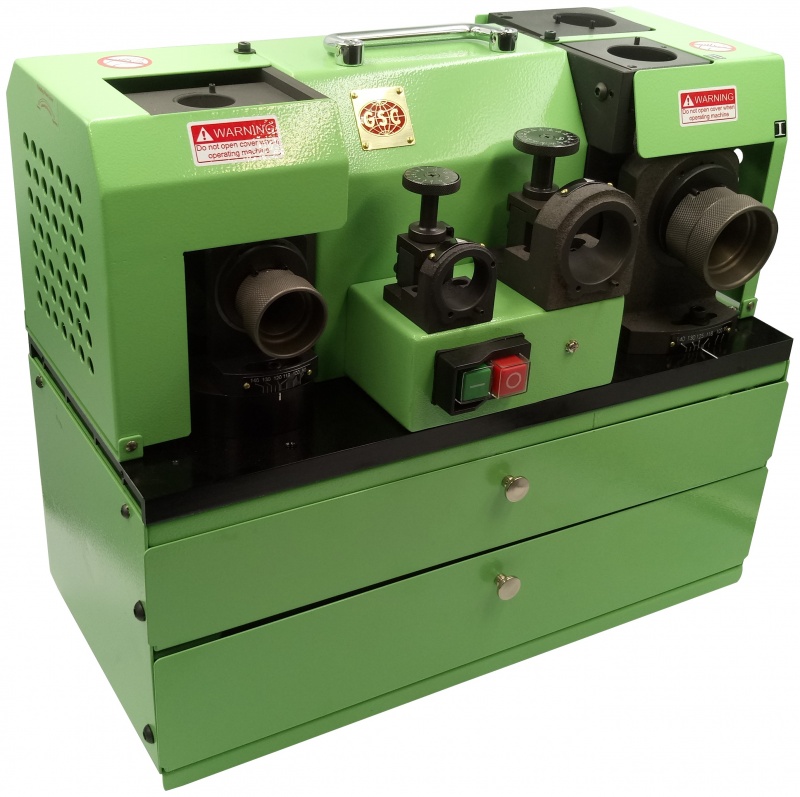

• Эргономичный дизайн, встроенный ящик для инструмента.

Вид затачиваемого инструмента
