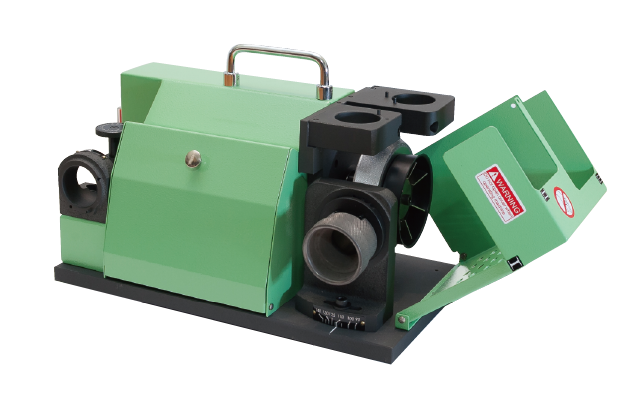

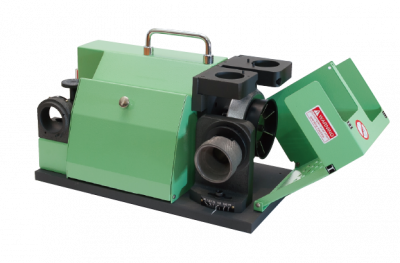

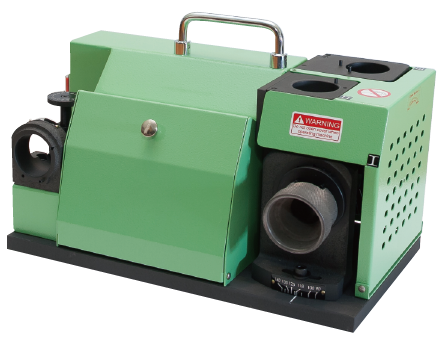

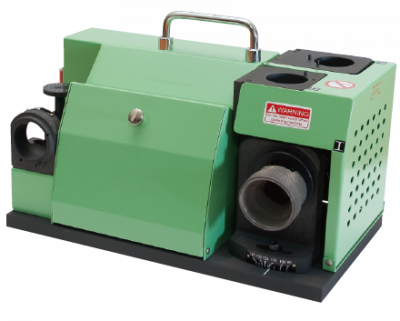

Станок для заточки сверл GSC GS-34

Настольный заточной станок GS-34 предназначен для заточки сверл с двухплоскостной затыловкой и спиральных сверл из инструментальной стали и твердых сплавов эльборовым и алмазным кругами. Станок оснащается устройством для подключения вытяжной вентиляции.

Малый вес и габариты станка GS-34 обеспечивают его мобильность, а возможность подключения к стандартной бытовой электросети напряжением 220 вольт позволяет выполнять заточные работы в бытовых условиях, гараже, или в небольшой мастерской.

Особенности

• Простота эксплуатации.
• Высокая точность заточки (до 0,1 мм).
• Обработка одного сверла за 10 секунд.

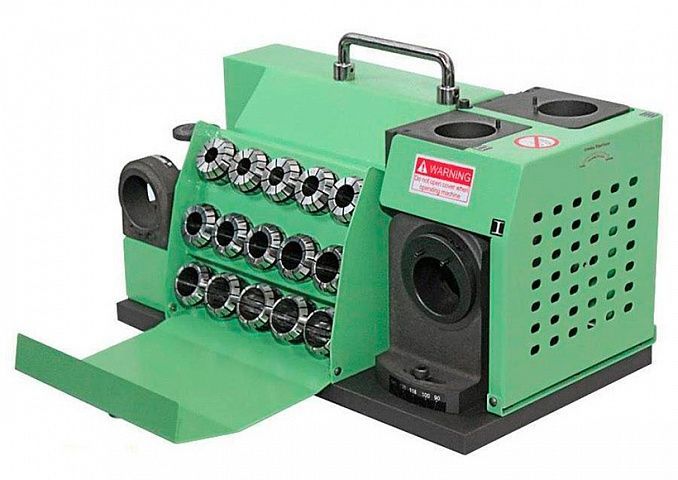

• Специальная конструкция цанг из высоколегированной стали.
• Цельнотянутые цанги из высококачественной стали.
• Высокоэффективный двигатель постоянного тока.
• Алмазный шлифовальный круг CBN #200 для сверл из быстрорежущей стали.
• Мобильный и компактный станок массой 24 кг.
• Эргономичный дизайн, встроенный ящик для инструмента.

Вид затачиваемого инструмента

Принцип заточки

Распространенным способом заточки спиральных сверл является одноплоскостная затыловка в результате которой формируется задний угол 8° (12°). Угол при вершине варьируется от 90 до 140 градусов, в зависимости от требований к обработке.

Заточка инструмента осуществляется в три этапа - по задней поверхности с затыловкой, подточка поперечной режущей кромки и формирование крестообразной перемычки:

1. Затыловка производится благодаря конструкции гнезда с эксцентриситетом и наклонной под углом к передней поверхности.

2. При подточке поперечной режущей кромки (перемычки) можно варьировать ее величину, при помощи металлических шайб.

3. Крестообразная подточка перемычки формируется для обеспечения функции самоцентровки сверла. Используется для обработки отверстия, не используя центровку.
