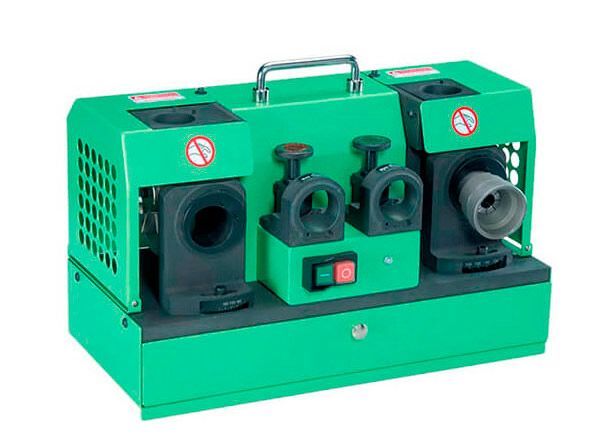

Станок для заточки сверл GSC GS-29
Станок заточной GS-29 имеет малый вес и габариты, что делает его мобильным. Благодаря возможности подключения к бытовой электро сети 220В на нем можно выполнять заточные работы дома, в гараже и в мастерской.
Вид затачиваемого инструмента
Заточка занимает минимум времени от 30 до 60 секунд и не требует специальной квалификации персонала, стойкость инструмента после заточки на таком станке увеличивается в несколько раз.
Принцип заточки
Распространенным способом заточки спиральных сверл является одноплоскостная затыловка в результате которой формируется задний угол 8° (12°). Угол при вершине варьируется от 90 до 140 градусов, в зависимости от требований к обработке.
Заточка инструмента осуществляется в два этапа - по задней поверхности с затыловкой и подточка поперечной режущей кромки:
1. Затыловка производится благодаря конструкции гнезда с эксцентриситетом и наклонной под углом к передней поверхности.
2. При подточке поперечной режущей кромки (перемычки) можно варьировать ее величину, при помощи металлических шайб.
1. Затыловка производится благодаря конструкции гнезда с эксцентриситетом и наклонной под углом к передней поверхности.
2. При подточке поперечной режущей кромки (перемычки) можно варьировать ее величину, при помощи металлических шайб.
3. Крестообразная подточка перемычки формируется для обеспечения функции самоцентровки сверла. Используется для обработки отверстия, не используя центровку.
|
Частота вращения, об/мин
|
3200 |
|
Диаметры затач. свёрл, мм
|
12-26 |
|
Габаритные размеры, мм
|
430 х 225 х 270 |
|
Масса, кг
|
32 |
Комплектация
- Комплект цанг Ø 12-26 мм (15 шт.)
- Оправка
- Эльборовый шлифовальный круг CBN #200
- Металлические прокладки 0,1 мм (2 шт.) и 0,3 мм (1 шт.)
- Ключи шестигранные 5мм
Дополнительная комплектация
- Комплект цанг Ø 7,5-21,5 мм (15 шт.)
- Алмазный шлифовальный круг SD #200
- Светильник рабочей зоны
