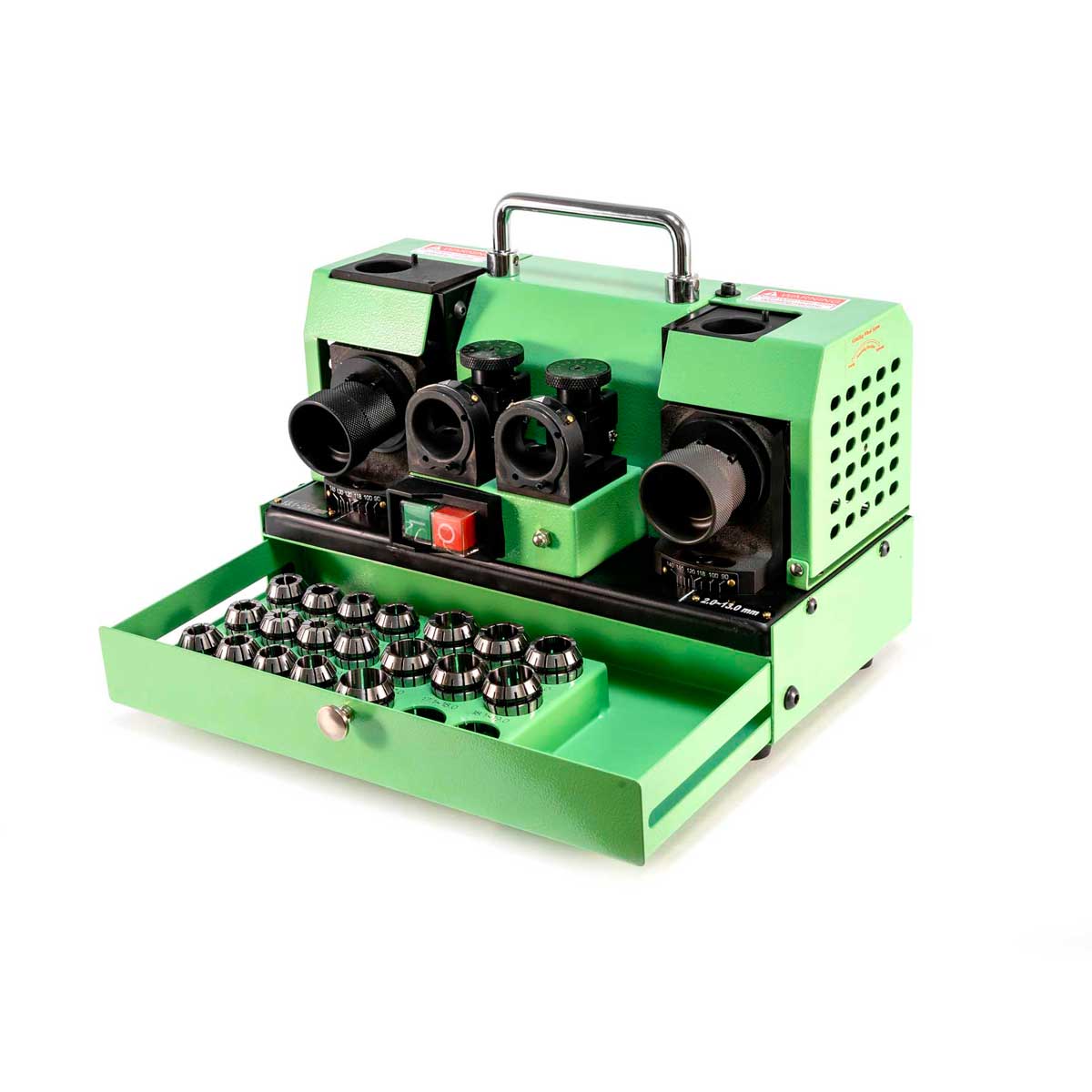

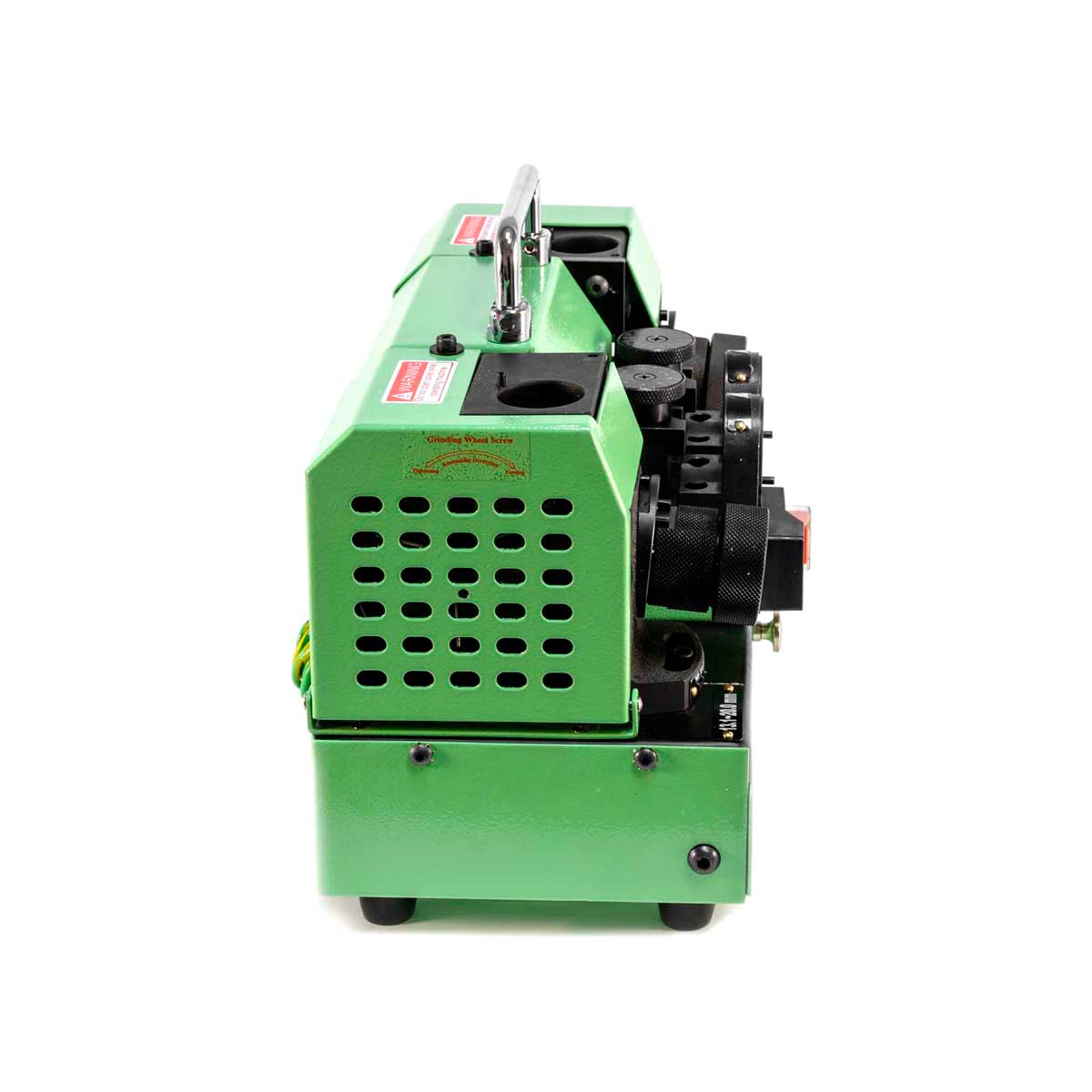

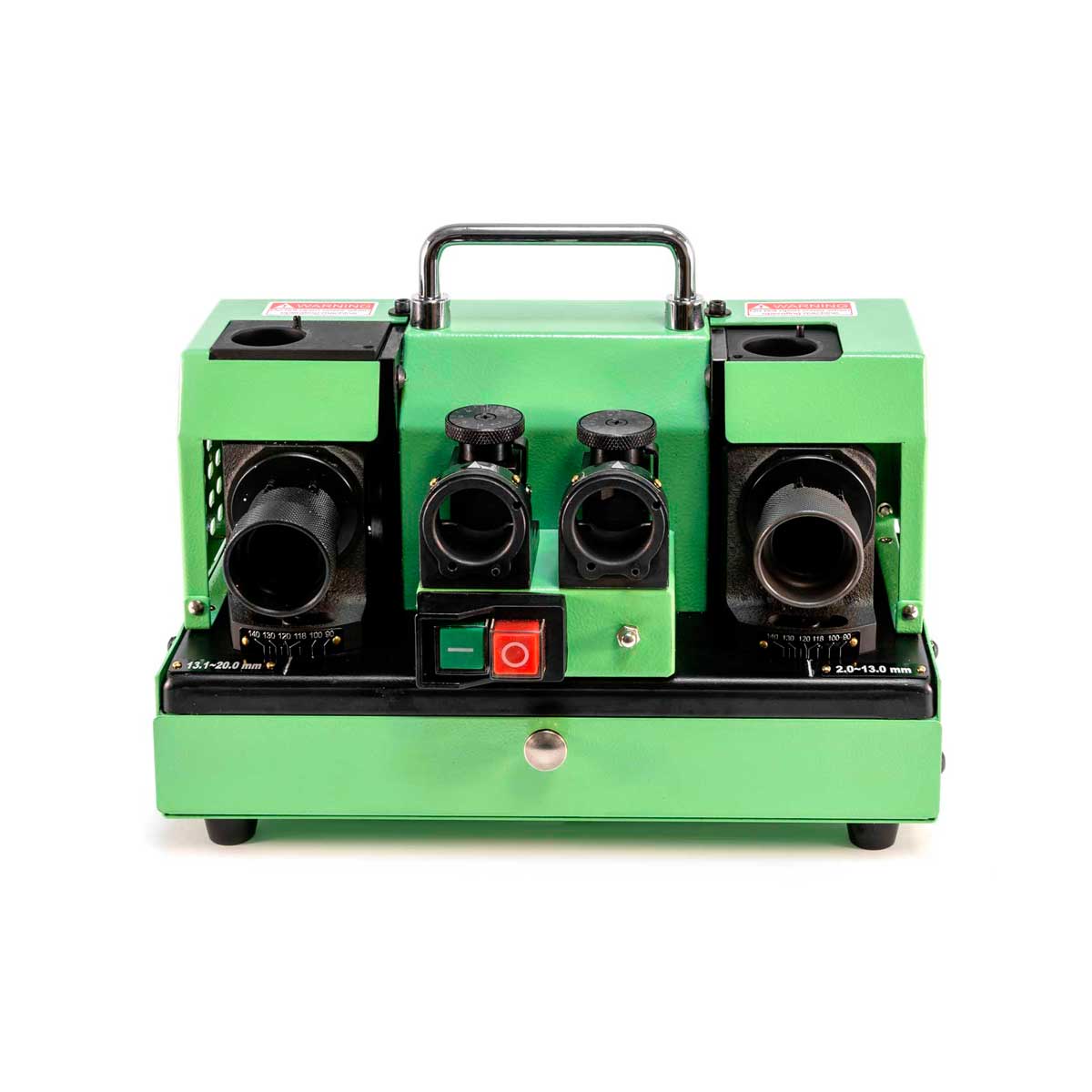

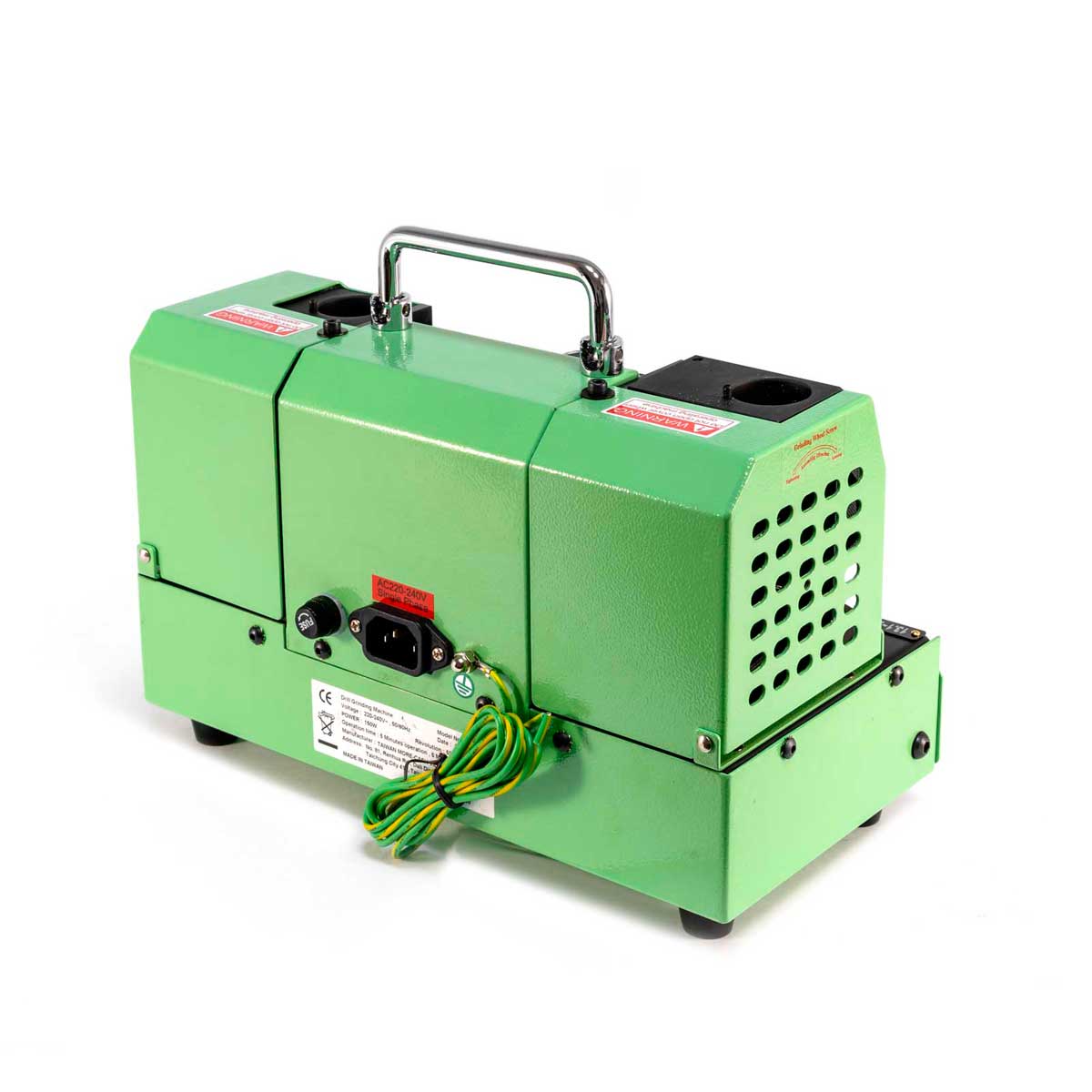

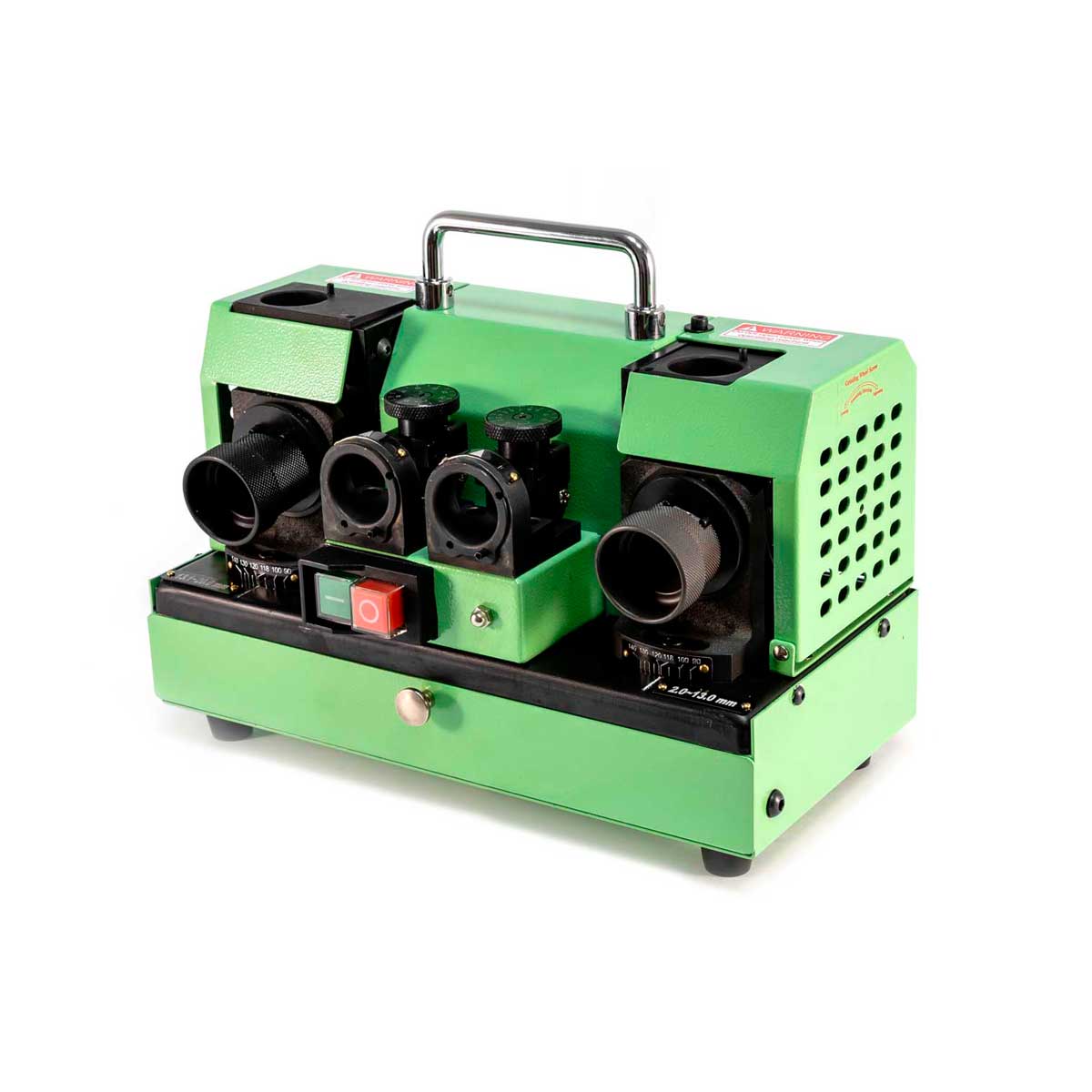

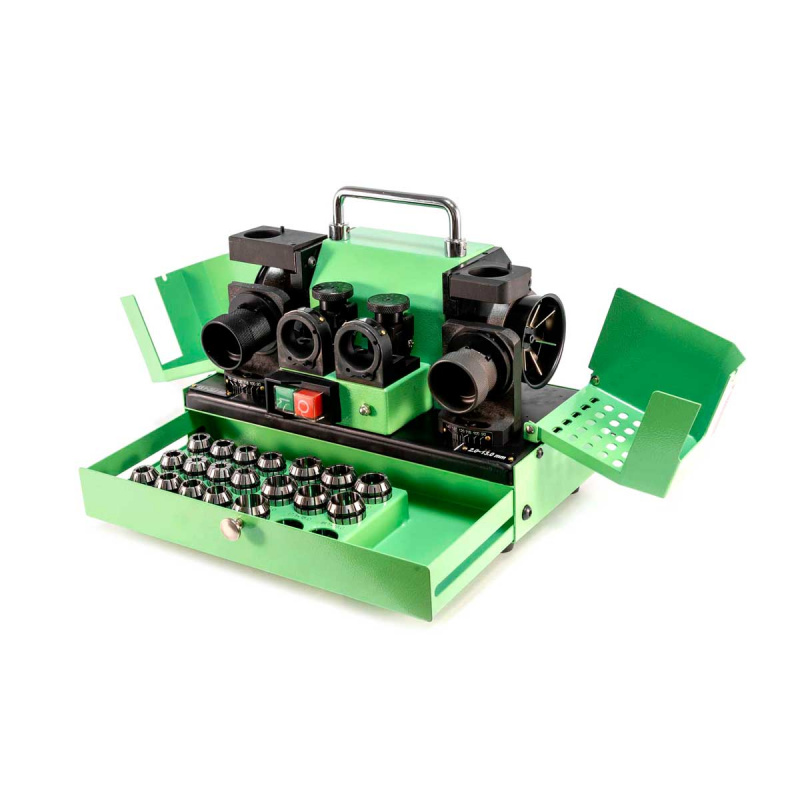

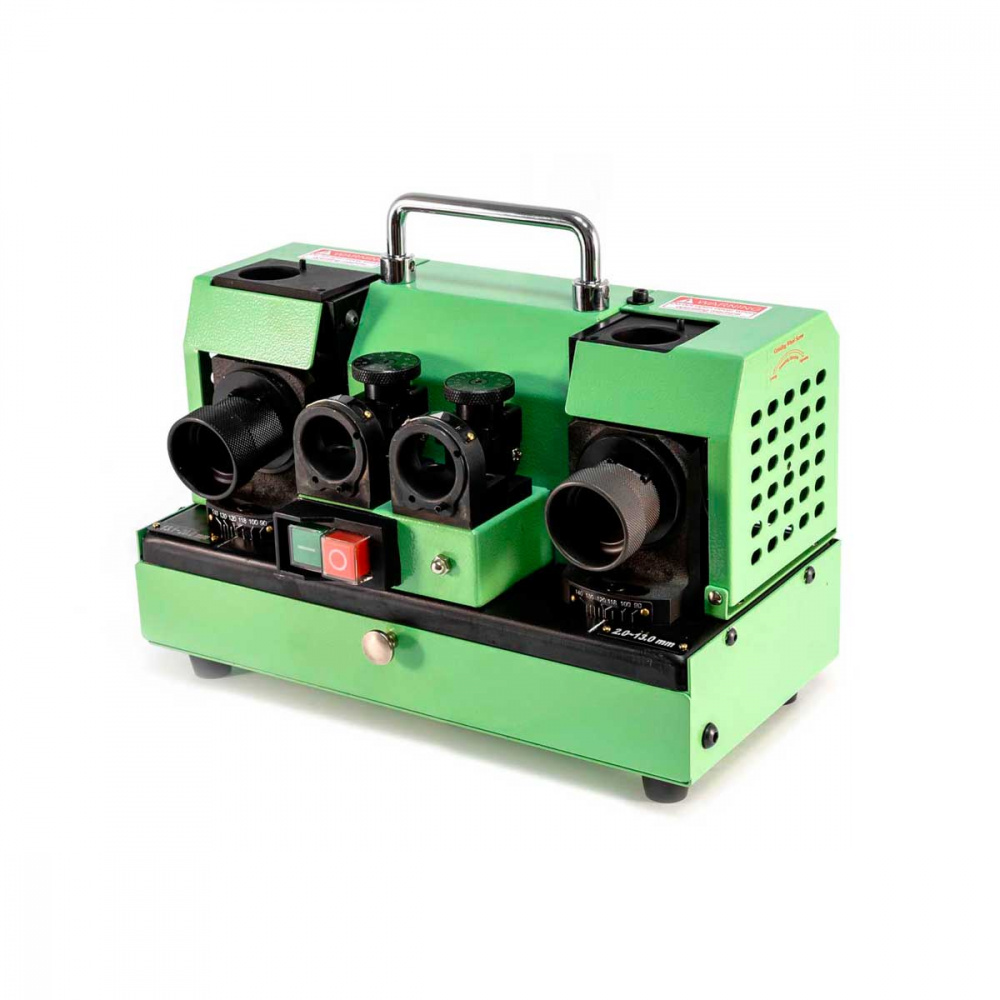

Станок для заточки сверл GSC GS-20
Настольный заточной станок GS-20 предназначен для заточки спиральных сверл из твердого сплава и быстрорежущей стали диаметром от 2 до 20 мм (с расширением от 1 до 20 мм). Заточка инструмента производится эльборовым или алмазным кругами.
Заточной станок GS-20 имеет устройство для подключения вытяжной вентиляции.
Малый вес и габариты обеспечивают его мобильность. Станок подключается к бытовой электросети 220В, что позволяет выполнять работы по заточке на дому, гараже, или в небольшой мастерской.
Вид затачиваемого инструмента
Заточка занимает минимум времени от 30 до 60 секунд и не требует специальной квалификации персонала, стойкость инструмента после заточки на таком станке увеличивается в несколько раз.
Принцип заточки
Распространенным способом заточки спиральных сверл является одноплоскостная затыловка в результате которой формируется задний угол 8° (12°). Угол при вершине варьируется от 90 до 140 градусов, в зависимости от требований к обработке.
Заточка инструмента осуществляется в два этапа - по задней поверхности с затыловкой и подточка поперечной режущей кромки:
1. Затыловка производится благодаря конструкции гнезда с эксцентриситетом и наклонной под углом к передней поверхности.
2. При подточке поперечной режущей кромки (перемычки) можно варьировать ее величину, при помощи металлических шайб.
|
Частота вращения, об/мин
|
5300 |
|
Диаметры затач. свёрл, мм
|
2-20 |
|
Углы заточки свёрл, °
|
90 - 140 |
|
Потребляемая мощность, кВт
|
0.150 |
|
Габаритные размеры, мм
|
290x140x200 |
|
Масса, кг
|
12.5 |

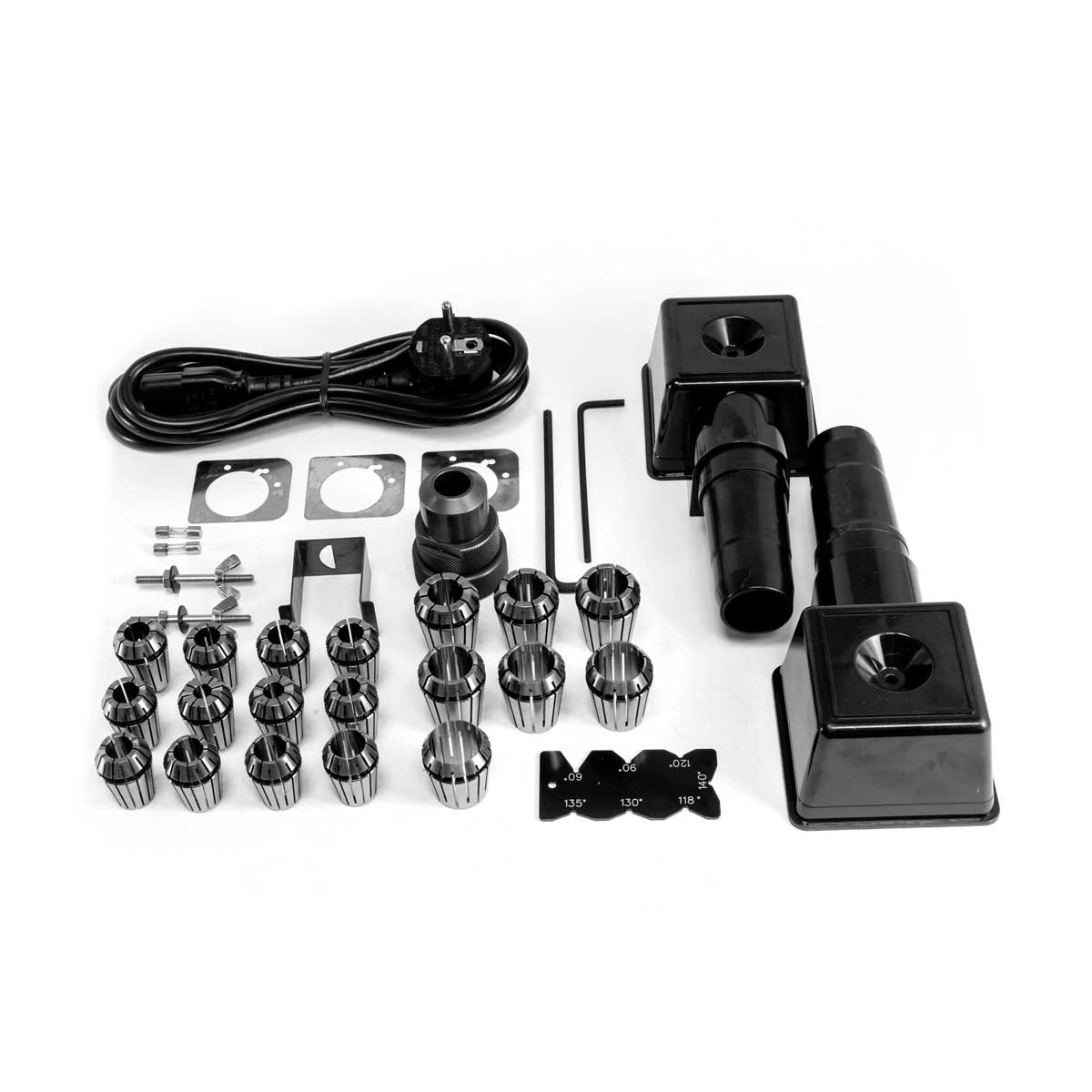

- Круг шлифовальный 3" CBN200 - 1 шт (R)
- Круг шлифовальный 3" CBN200 (L, Ø14-20) специальный
- Набор цанг ER20 Ø2-13 (R) - 12 шт
- Цанговый зажим ER20 - 1 шт
- Набор цанг ER25 Ø14-20 (L) - 7 шт
- Цанговый зажим ER25 - 1 шт
- Ключи шестигранные 3 мм (1 шт) и 4 мм (1 шт)
- Металлические прокладки 0,1 мм (2 шт) и 0,3 мм (1 шт)
- Устройство для подключения вытяжной вентиляции - 2 шт
- Приспособление для определения угла при вершине
- Приспособление для проверки параллельности
- Руководство по эксплуатации на русском языке
