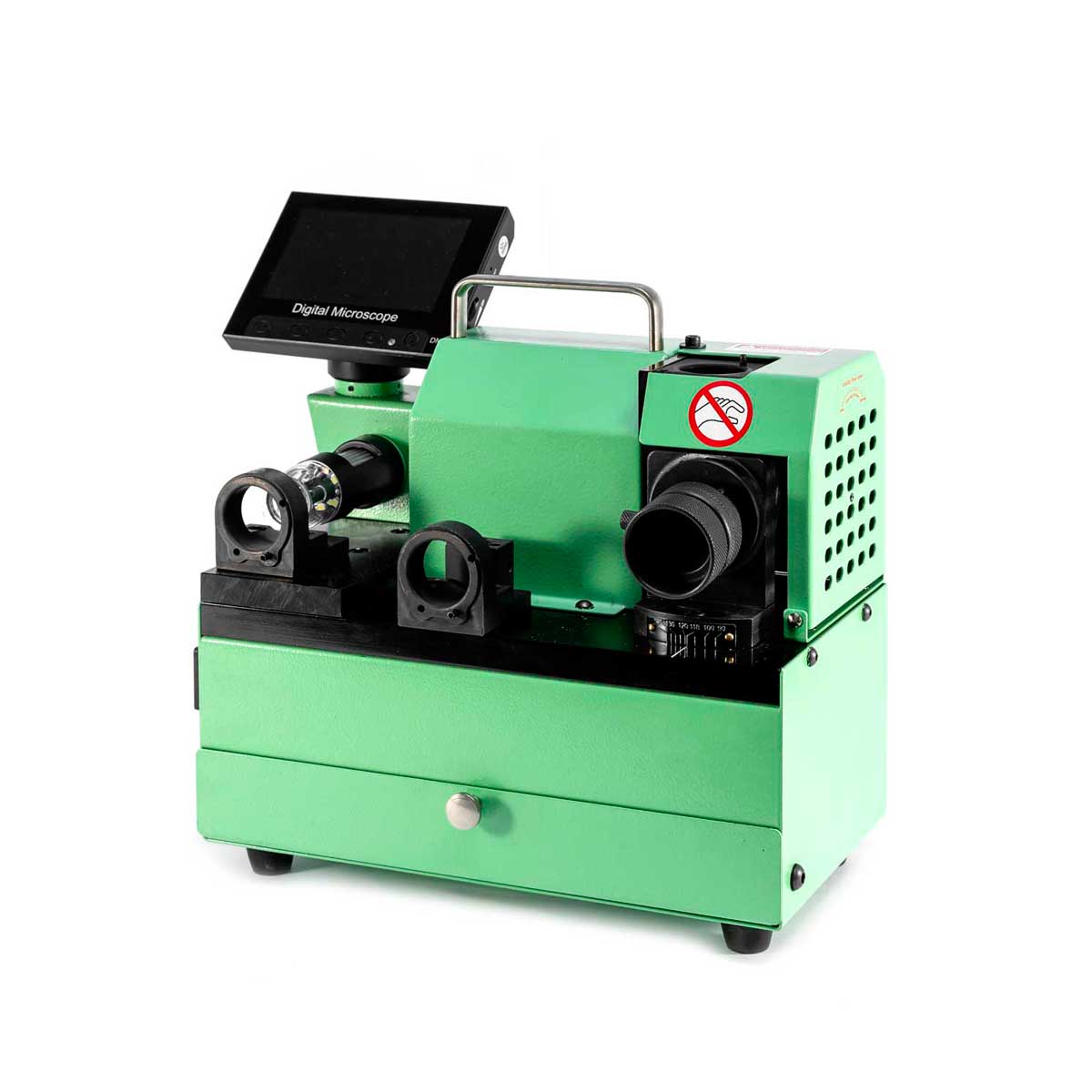

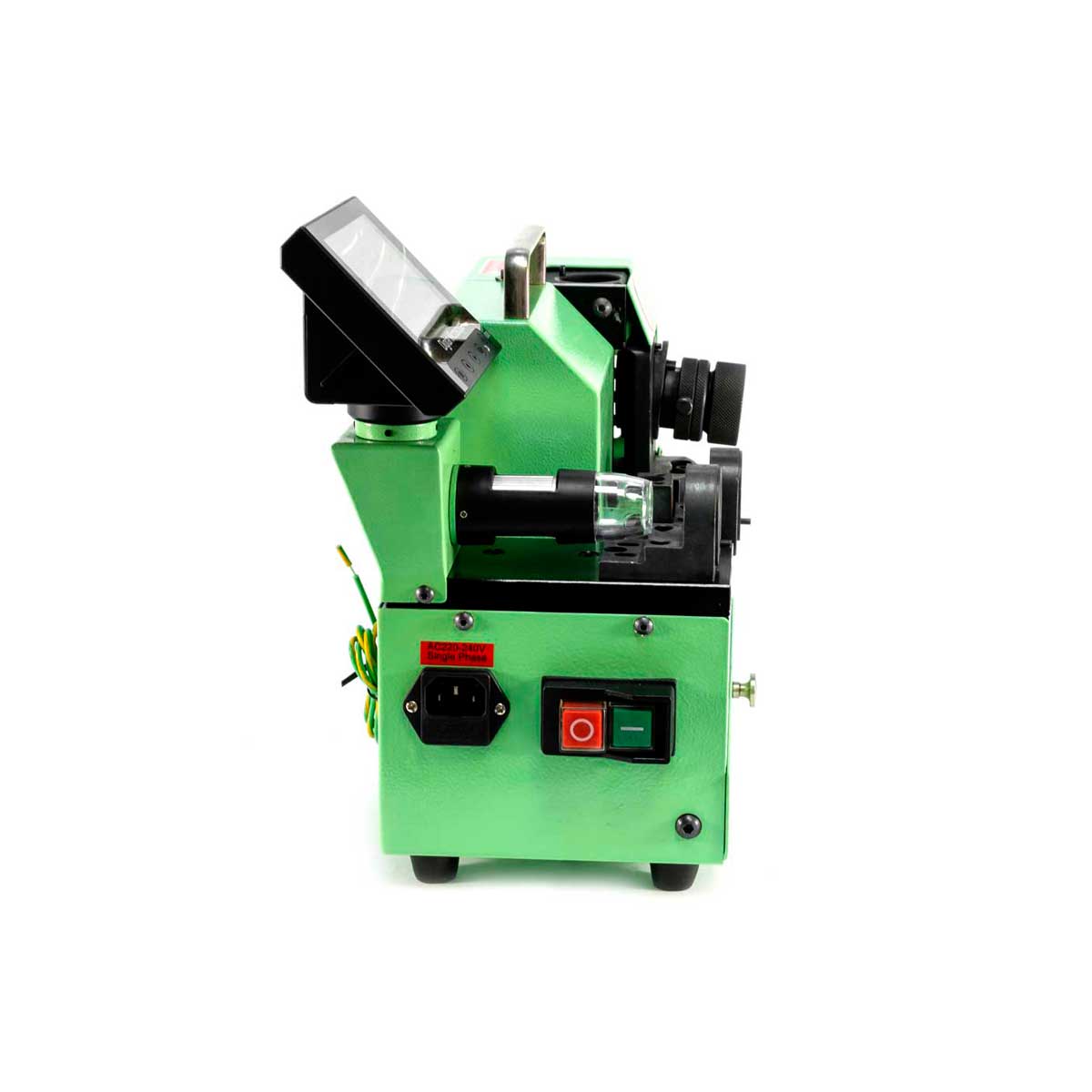

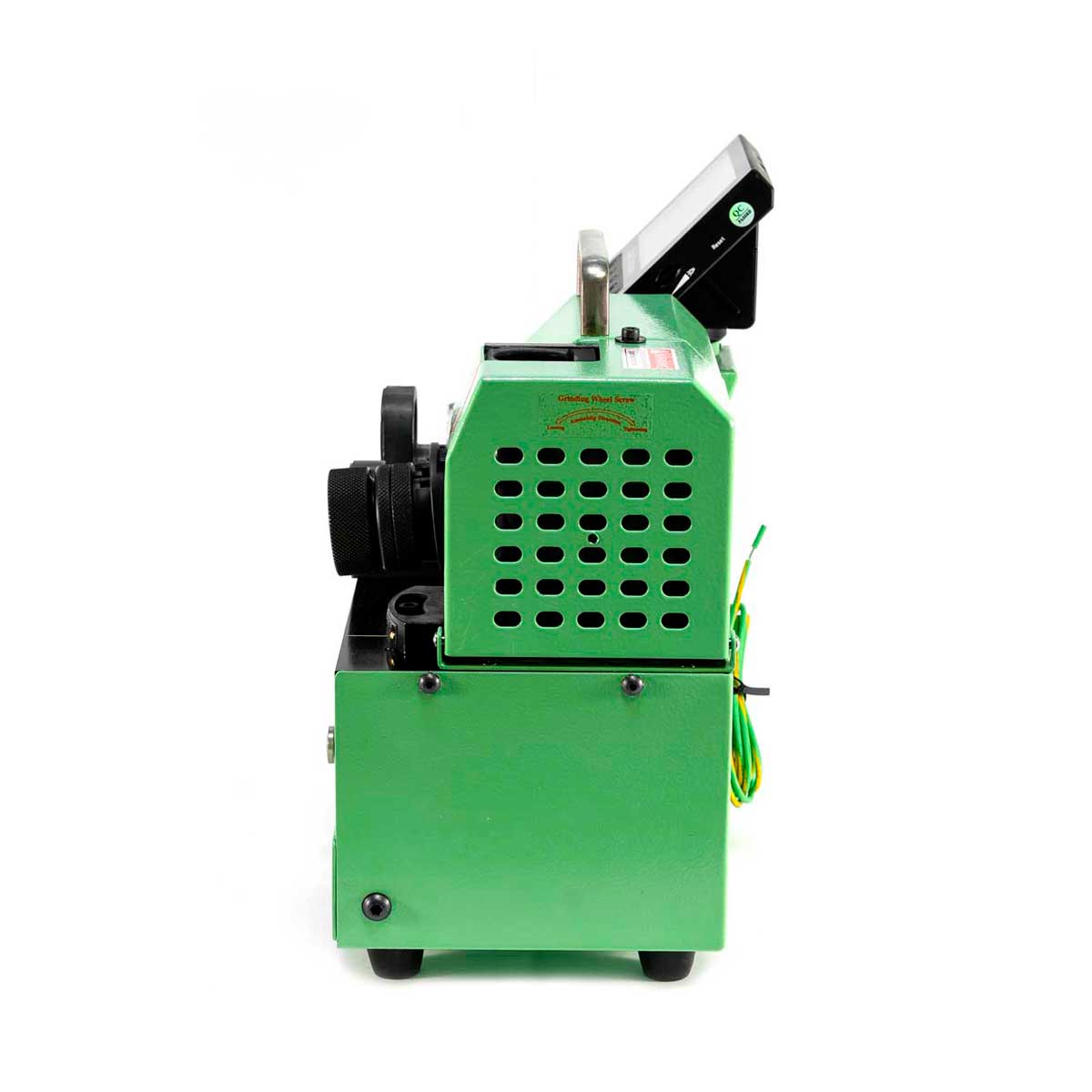

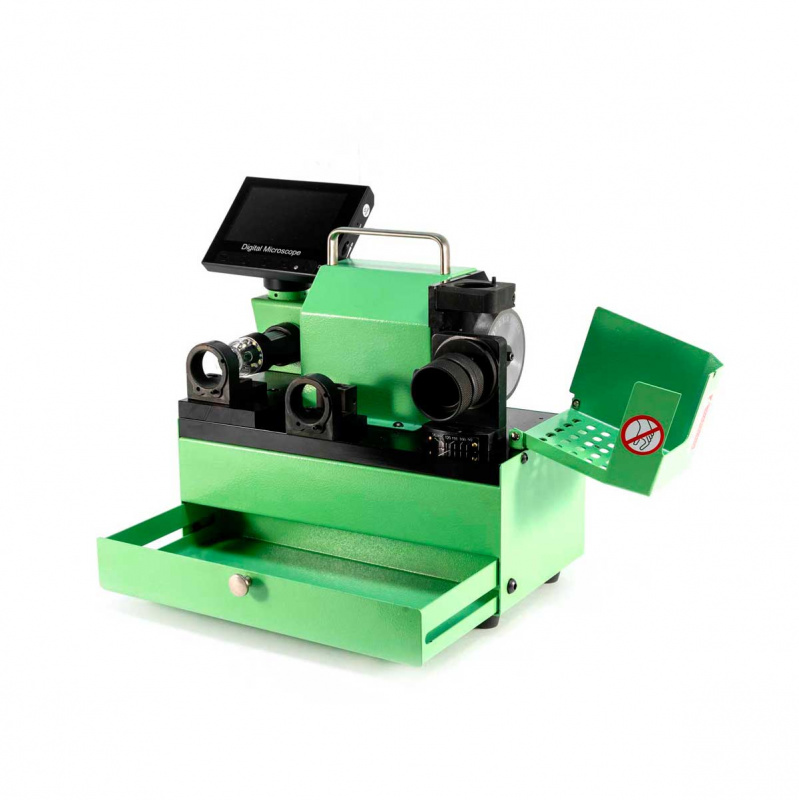

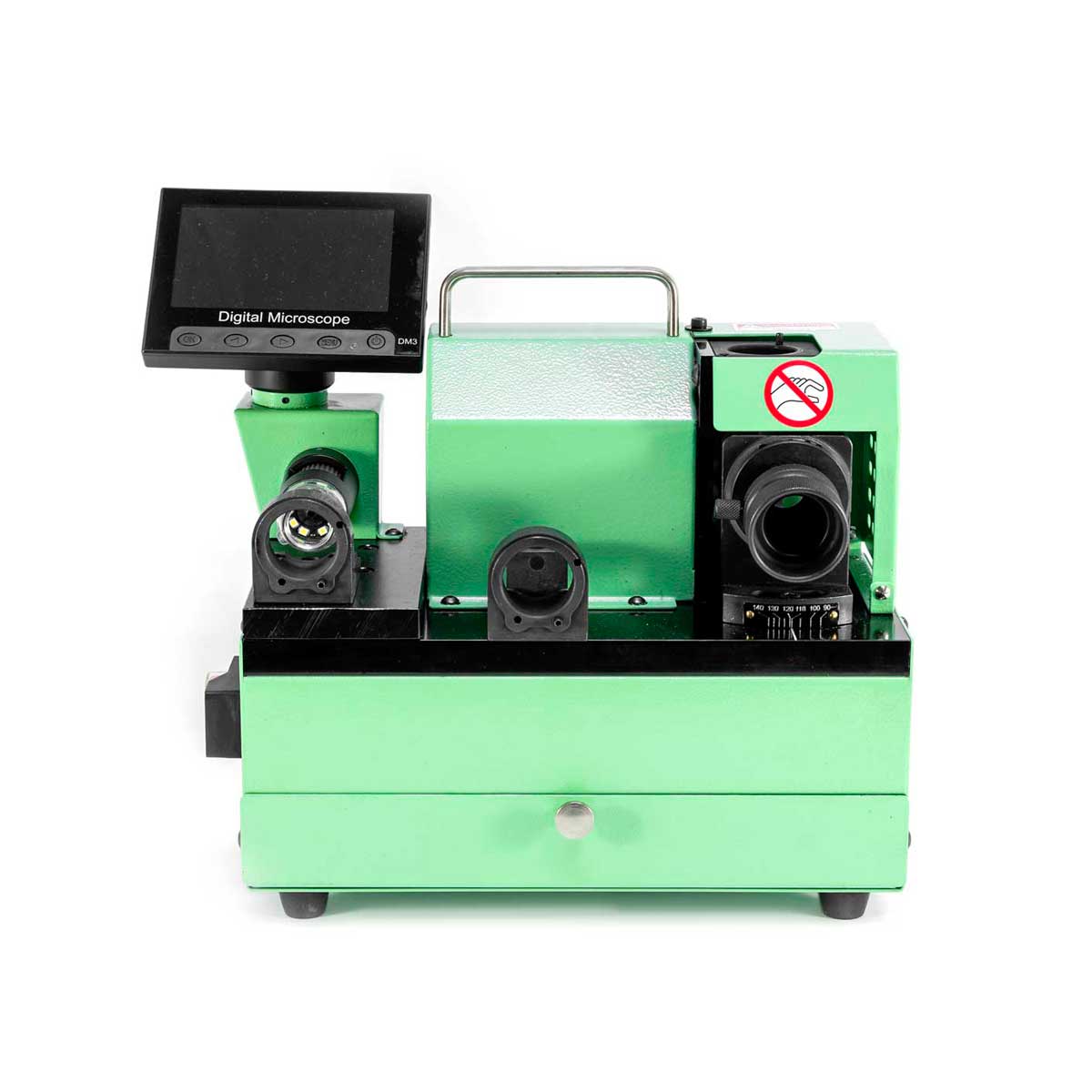

Станок для заточки сверл GSC GS-2
Настольный заточной станок GS-2 предназначен для заточки спиральных сверл из твердого сплава и быстрорежущей стали с малым диаметром от 0.5 до 3.0 мм. Заточка инструмента производится эльборовым или алмазным кругами.
Малый вес и габариты станка для заточки сверл GS-2 обеспечивают его мобильность, а возможность подключения к стандартной бытовой электросети напряжением 220 вольт позволяет выполнять заточные работы в бытовых условиях, гараже, или в небольшой мастерской.
Вид затачиваемого инструмента
Заточка занимает минимум времени от 30 до 60 секунд и не требует специальной квалификации персонала, стойкость инструмента после заточки на таком станке увеличивается в несколько раз.
Принцип заточки
Распространенным способом заточки спиральных сверл является одноплоскостная затыловка в результате которой формируется задний угол 8° (12°). Угол при вершине варьируется от 90 до 140 градусов, в зависимости от требований к обработке.
Заточка инструмента осуществляется в два этапа - по задней поверхности с затыловкой и подточка поперечной режущей кромки:
1. Затыловка производится благодаря конструкции гнезда с эксцентриситетом и наклонной под углом к передней поверхности.
2. При подточке поперечной режущей кромки (перемычки) можно варьировать ее величину, при помощи металлических шайб.
|
Частота вращения, об/мин
|
10000 |
|
Диаметры затач. свёрл, мм
|
0.5 - 3 |
|
Углы заточки свёрл, °
|
90 - 140 |
|
Потребляемая мощность, кВт
|
0.050 |
|
Габаритные размеры, мм
|
320×180×290 |
|
Масса, кг
|
7 |

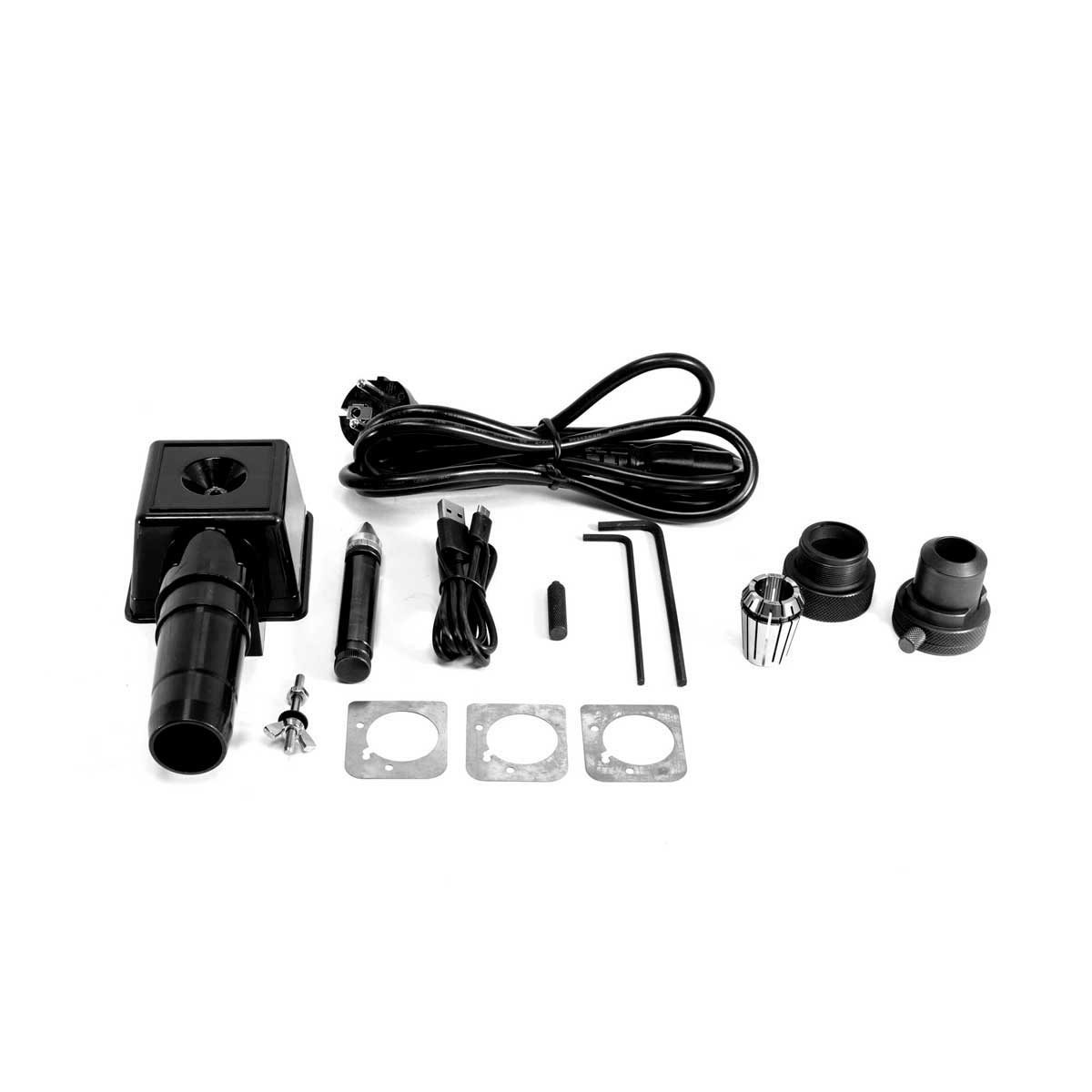

- Надежный высокоскоростной электрический двигатель мощностью 50 Вт;
- Цифровой микроскоп с дисплеем 4.3” с USB кабелем
- Зажим цанговый ER25 в комплекте с цангой ER25-16
- Адаптер для спиральных сверл диаметром 0.5-3.0 мм, внешний диаметр 16 мм
- Круг шлифовальный эльборовый 3” CBN600 для сверл из быстрорежущей стали
- Комплект ключей шестигранных 3 мм (1 шт) и 4 мм (1 шт)
- Устройство для подключения вытяжной вентиляции
- Руководство по эксплуатации на русском языке
