Станок для заточки рамных пил КСЗ ТчПА-7

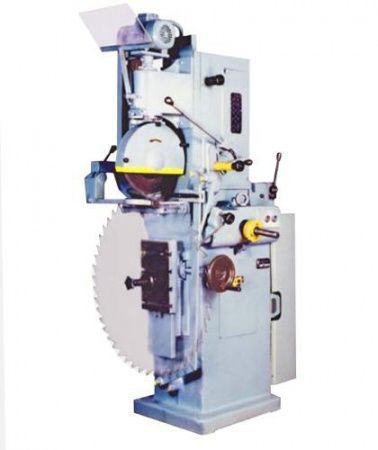

Заточной станок ТЧПА-7 - оборудование, предназначенное для заточки следующих типов режущих инструментов:

• широкие ленточные пилы;
• круглые пилы (100-1250 мм);
• рамные пилы;
• пилы для малогабаритных лесопильных рам.

Станок позволяет вести заточку в полуавтоматическом режиме. При этом настройка систем, установка и снятие инструмента выполняется вручную.

ТчПА-7 Станок заточный универсальный для круглых, рамных и ленточных пил. Назначение, область применения

Праобразом заточного станка ТчПА-3, ТчПА-5 и ТчПА-7 является немецкий заточный станок Vollmer Cana E.

Заточной станок применяются на предприятиях лесопильной и деревообрабатывающей промышленности для заточки пил и ножей.

Станок предназначен для заточки:

• круглых пил по ГОСТ 980-80
• пил для вертикальных лесопильных рам по ГОСТ 5524-75
• пил для тарных лесопильных рам по ГОСТ 10482-74
• ленточных пил по ГОСТ 6532-77
• плоских ножей по ГОСТ 6567-75

Вид климатического исполнения - УХЛ4 и Т по ГОСТ 15150-69.

В базовый комплект поставки входит приспособление для заточки круглых пил ТчПА-7.55.000.

За дополнительную оплату на станок ТчПА-7 возможно установить:

• ТчПН6.70.01 - Приспособление для заточки плоских ножей длиной до 630 мм
• ТчПА-7.60 - Приспособление для заточки ленточных пил
• ТчПА-5.75 - Приспособление для установки пил тарных лесопильных рам

Расположение составных частей заточного станка ТчПА

Расположение составных частей заточного станка ТчПА-7

1. Станина - ТчПА—7.10.000
2. Стол - ТчПА—7.15.000 (ТчПР-5.15.000)
3. Механизм прижима пилы - ТчПА—7.16.000
4. Головка - ТчПА—7.20.000 (ТчПР-5.20.000)
5. Головка шлифовальная - ТчПА—7.30.000 (ТчПР-5.30 000)
6. Экран - ТчПА—7.35.000
7. Механизм подачи пилы - ТчПА—7.40.000
8. Редуктор - ТчПА—7.50.000 (ТчПР—5.50.000)
9. Приспособление для заточки круглых пил - ТчПА—7.55.000
10. Электрооборудование - ТчПА—7.80.000
11. Приспособление для установки пил вертикальных лесопильных рам - ТчПА-8.70.000
12. Каретка - ТчПА—5.70.01
13. Приспособление для установки пил тарных лесопильных рам - ТчПА—5.75.01
14. Приспособление для установки ленточных пил - ТчПА—5.60.01
15. Приспособление для заточки плоских ножей - ТчПНб.70.01

Расположение органов управления рейсмусовым станком ТчПА

Расположение органов управления рейсмусовым станком ТчПА-7

1. Вводной выключатель
3. Маховичок подъема и опускания стола
4. Кнопка «Пуск»
5. Кнопка «Стоп»
6. Рукоятка подъема и опускания шлифовального круга
8. Кнопки подачи шлифовального круга на глубину резания
10. Кнопка регулировки вертикального хода шлифовальной головки
11. Рукоятка переключения кулачков подачи пилы
12. Рукоятка переключения скоростей редуктора
13. Рукоятка прижима пилы
14. Кнопка установки толщины пилы

1. Ручка для стопорения отведенного положения подающей собачки
2. Кнопка регулировки места хода подающей собачки
3. Маховичок регулировки шага пилы
5. Винт стопорения головки
6. Винт поворота головки

Общая компановка заточного станка ТчПА (см. рис. 2)

На станине 1 установлена головка 4( к которой крепится шлифовальная головка 5 с приводом шлифовального круга. На передней стенке станины смонтированы механизм подачи пилы 7 и стол 2. На столе 2, в зависимости от модели станка, устанавливается приспособление для заточки круглых пил 9 либо приспособление для заточки ленточных пил 11, либо приспособление для заточки плоских ножей 14, либо каретка 12 для заточки рамных пил, на которую устанавливается приспособление для заточки тарных пил 13. На задней стенке станины закреплен редуктор 8.

Электрооборудование станка 10 расположено внутри станины в нише, которая закрыта герметичной дверкой.

Привод редуктора и вентилятора осуществляется от отдельного электродвигателя.

Профиль затачиваемого зуба определяется, прежде всего профилем включенного в работу кулачка. Кроме того, на профиль затачиваемого зуба оказывает влияние ход шлифовальной головки, ход подающей собачки и радиус скругления шлифовального круга.

Регулирование рабочего хода шлифовальной головки и подающей собачки бесступенчатое.

Для привода подающей собачки применяются пять кулачков:

1. кулачок I (ТчПА-7.20.052) предназначен для заточки круглых пил I типа 1 исполнения по ГОСТ 980—80
2. кулачок II (ТчПА-6.20.087) предназначен для заточки круглых пил 1 типа 2 исполнения по ГОСТ 980-80, ленточных широких пил 2 и 3 типа по ГОСТ 6532—77
3. кулачок III (ТчПА-6.20.088) предназначен для заточки круглых пил 2 типа 1 и 2 исполнения по ГОСТ 980—80
4. кулачок IV (ТчПА-7.20.055) предназначен для заточки пил вертикальных лесопильных рам по ГОСТ 5524-75 и пил для тарных лесопильных рам по ГОСТ 10482—74
5. кулачок V (ТчПА-7.20.056) предназначен для заточки пит вертикальных лесопильных рам по ГОСТ 5524-75 с увеличенным углом заострения до 52° против 47° по ГОСТ с уменьшенным задним углом до 23° против 28° по ГОСТ. Данный профиль применяется при зимней распиловке древесины.

Для заточных станков предусмотрены следующие кулачки:

• Для модели ТчПА-7 — № I, II, III, IV, V
• Для модели ТчПА-8 — № I, II, III, IV, V
• мод. ТчПР-5 — № IV — V
• мод. ТчПК-12 - № I, II, III (IV - V по заказу)

Для освещения зоны затачиваемого зуба имеется кронштейн с осветительной лампой.

Станок обеспечивает полуавтоматический цикл работы. Настройка станка, установка и снятие пилы производятся вручную.

Схема кинематическая заточного станка ТчПА

Кинематическая cхема заточного станка ТчПА-7

Установка на станке пил и ножей

Установка круглых пил производится с помощью приспособления, которое закрепляется в том или в другом Т-образном пазу стола 1.

Установка рамных и тарных пил производится с помощью приспособления, закрепляемого в том или другом Т-образном пазу стола 1.

Установка ленточных пил производится с помощью приспособления, закрепляемого также в том или другом Т-образном пазу стола 1.

Установка плоских ножей производится с помощью приспособления, которое закрепляется в верхних Т-образных пазах стола 1.

Винт-вал 1, вращаясь, передвигает стол ! с той или другой пилой (либо ножами) кверху или книзу.

Отсос пыли из зоны заточки

Отсос пыли из зоны заточки производится с помощью вентилятора, вращение которого происходит от электродвигателя 43.

Схема смазки заточного станка ТчПА

Схема смазки заточного станка ТчПА-7. Рис. 8

Перед пуском станка все смазочные точки и резервуары должны быть заполнены смазкой согласно табл. 8.1.

Все подвижные поверхности, о смазке которых нет специальных указаний, смазывают солидолом «Л» ГОСТ 4366—76.

Во время эксплуатации станка необходимо периодически сливать отработанное масло из маслосборника (поз. 16, рис.8).

Электрооборудование станка заточного одностороннего ТчПА

Схема электрическая принципиальная заточного станка ТчПА-7

Краткая характеристика электродвигателей

На станке установлены два асинхронных короткозамкнутых двигателя:

1. М1 - электродвигатель привода шлифовального круга 0,75 кВт, 300 об/мин (синхр.)
2. М2 - электродвигатель привода редуктора 0,55 кВт, 3000 об/мин (синхр)

Сведения о системе питания станка ТчПА-7

• Силовое питание 380В 50Гц
• Цепи управления 110 В
• Местное освещение 24 В

Станок подключается к трехфазной сети переменного тока, напряжение и чистота которого должны соответствовать напряжению и частоте установленного на станке электрооборудования.

и местного освещения 24 В переменного тока питаются от понижающего трансформатора. Питающие провода подводятся к вводному блоку зажимов, расположенному на панели в нише и состоящему из трех фазных и одной заземляющей клемм.

Сечение питающих проводов должно быть не более 6 мм².

Первоначальный пуск и работа электросхемы

При первоначальном пуске станка необходимо прежде всего проверить надежность заземления и исправность монтажа электрооборудования внешним осмотром.

При помощи вводного автоматического выключателя QF станок подключается к питающей сети. Кнопками SB1 и SB2 проверяется четкость срабатывания схемы и правильность направления вращения электродвигателей.

Порядок работы на заточном станке ТчПА-7

Таблица настройки заточного станка ТчПА

Таблица настройки заточного станка ТчПА-7. Рис. 11

Настройка станка (рис. 3,4)

До установки пил и ножей на станок необходимо:

1. Установить шлифовальную головку на угол косой заточки (только при косой заточке), для чего через окно в головке, закрытое откидывающейся крышкой, ввернуть в отверстие полумуфты 22 специальный винт 24 (рис.4) так, чтобы конусный конец его вошел в отверстие вала X, затем открепить винт 18, повернуть шлифовальную головку вручную за ее кожух на необходимый угол косой заточки по шкале, закрепить винт 18;
2. При прямой заточке, а также при заточке ножей винт 18 (рис. 4.) открепить, повернуть шлифовальную головку вручную за ее кожух до «нулевого положениям по шкале, винт 18 закрепить, затем специальный винт 24 вывернуть из полумуфты 22 и ввернуть в отверстие кронштейна 11 шлифовальной головки так, что бы конусный конец его вошел в отверстие корпуса шлифовальной головки 8;
   ВНИМАНИЕ! Одновременная установка специальных винтов в отверстие полумуфты 22 (рис.4) и кронштейна 11 недопустима, т. к. это вызывает, поломку станка.
3. Установить необходимое число двойных ходов шлифовальной головки рукояткой 12; (Рис.3)
4. Маховичком 23 установить шаг пилы. Поднастройку шага пилы произвести при заточке; (Рис.3)
5. Кнопкой 10 установить ход шлифовальной головки. Поднастройку хода шлифовальной головки произвести при заточке; (Рис.3)
6. Рукояткой 11 установить соответствующий кулачок для получения необходимого профиля зуба затачиваемой пилы (перевод рукоятки должен производиться при поднятом винте с маховичком 23 механизма подачи); (Рис.3)
7. Открепив винт 25, установить по шкале необходимый передний, угол заточки пилы винтом 26, после чего винт 25 закрепить; (Рис.3)
8. Кнопкой 14 установить толщину пилы; (Рис.3)
9. Кнопкой 8 и рукояткой 6 поднять шлифовальную головку в крайнее верхнее положение. (Рис.3)

Установка на станок круглой пилы для заточки (рис. 3)

Схема настройки приспособления для круглых пил на заточном станке ТчПА-7. Рис. 12, 13

1. Установить приспособление для круглых пил на столе (поз. 9, рис. 2). Установка приспособления производится согласно рис. 12 и 13;
2. Зажать пилу кнопкой на втулке между шайбами;
3. Рукояткой 13 произвести отжим рычага, затем отвести рычаг прижима пилы;
4. Установить пилу на ось приспособления передней гранью зубьев в сторону подающей собачки механизма подачи пилы;
5. Маховичком 3 поднять пилу так, чтобы впадина зубьев ее оказалась на 2...3 мм выше прижимных планок. При заточке пилы, если есть необходимость, поднять или опустить пилу маховиком 3;
6. Подвести рычаг прижима к пиле и рукояткой 13 произвести зажим полотна пилы.

Установка на станок рамной и тарной пилы для заточки

1. Установить каретку (приспособление для установки рамных пил) на столе (поз. 12 рис.2);
2. Рукояткой 13 произвести отжим рычага, затем отвести рычаг прижима пилы;
3. Установить пилу на два опорных кронштейна передней гранью зубьев в сторону подающей собачки механизма подачи пилы и закрепить;
4. Тарная пила устанавливается в специальное приспособление, которое так же, как и рамная пила, устанавливается на два опорных кронштейна;
5. Маховичком 3 поднять пилу так, чтобы впадина зубьев ее оказалась на 2...3 мм выше прижимных планок. При заточке пилы, если есть необходимость, поднять или опустить пилу маховиком 3;
6. Подвести рычаг прижима к пиле и рукояткой 13 произвести зажим полотна пилы.

Установка на станок ленточной пилы для заточки

1. Установить подставки для поддержания пилы по обе стороны станка, направляющий кронштейн установить на стол, а поддерживающий кронштейн закрепить на боковой стенке станины;
2. Установить пилу на подставки и в паз направляющего кронштейна, а также в паз ролика поддерживающего кронштейна передней гранью зубьев в сторону подающей собачки механизма подачи пилы;
3. Для получения прямолинейной впадины зуба необходимо ввернуть и отрегулировать отсекатель 1 (рис. 14);
4. Маховичком 3 поднять пилу так, чтобы впадина зубьев ее оказалась на 2...3 мм выше прижимных планок. При заточке пилы, если есть необходимость, поднять или опустить пилу маховиком 3;
5. Подвести рычаг прижима к пиле и рукояткой 13 произвести зажим полотна пилы.

Заточка круглых, рамных, тарных и ленточных пил (рис.3)

Для заточки пил необходимо:

1. Включить вводной выключатель 1;
2. Включить электродвигатель привода шлифовального круга и электродвигатель редуктора нажатием кнопки 4 «Пуск»;
   Если затачиваемая грань зуба пилы и плоскость шлифовального круга не совпадают (только при косой заточке пил), необходимо вывести собачку из зацепления с пилой, пропустив один зуб пилы;
3. Рукояткой 6 плавно опустить шлифовальную головку;
   Если шлифовальный круг попадает на зуб пилы, необходимо кнопкой 22 изменить положение подающей собачки так, чтобы он опускался во впадину зубьев;
4. Кнопкой 22 и кнопкой 8 произвести касание пилы шлифовальным кругом;
5. Кнопкой 10 и маховичком 23 добиться получения оптимального профиля зубьев пилы:
6. При заточке ленточной пилы необходимо также отрегулировать отсекатель 1 (рис. 14) для получения требуемого профиля впадины зубьев;
7. Кнопкой 22 произвести подачу шлифовального круга на глубину резания по передней грани, кнопкой 8 — по задней грани;
   Заточка пил и подача на глубину резания по передней грани будут происходить автоматически. Подачу на глубину резания по задней грани необходимо производить за каждый проход (оборот) пилы;
8. После заточки последнего зуба, рамной и тарной пилы необходимо поднять шлифовальную головку рукояткой 6, отвести собачку из зацепления с пилой ручкой 21;
9. Возвратить пилу в исходное положение, подвести собачку в зацепление с пилой ручкой 21 и плавно опустить шлифовальную головку рукояткой 6.

Установка плоских ножей (рис.3)

До установки плоских ножей необходимо:

1. кнопкой 8 поднять шлифовальную головку в крайнее верхнее положение;
2. рукояткой 13 произвести отжим рычага, затем отвести рычаг прижима пилы;
3. открепить два винта крепления корпуса с опорной планкой и снять его со станка;
4. снять со станка рычаг механизма подачи вместе с собачкой;
5. маховичком 3 опустить стол в крайнее нижнее положение;
6. включить вводной выключатель 1;
7. включить электродвигатель привода шлифовального круга и электродвигатель редуктора нажатием кнопки 4 «Пуск»;
8. рукоятку 12 поставить в нейтральное положение таким образом, чтобы шлифовальный круг был в крайнем нижнем положении, нажать кнопку 5 «Стоп»;
9. установить приспособление для плоских ножей на столе (рис. 2.) и закрепить;
10. открепить винты, установить суппорт на необходимый угол заточки по шкале и снова закрепить винты.

Установка ножа производится на суппорт, выравнивается режущая кромка ножа относительно суппорта и закрепляется болтами с помощью прижимных планок.

Заточка плоских ножей (рис. 3)

Для заточки ножей необходимо:

1. Установить на шпинделе шлифовальный круг толщиной 20 мм для заточки ножей;
2. Включить электродвигатель шлифовального круга нажатием кнопки 4 «Пуск»;
3. Поднять маховичком 3 (при необходимости) стол с приспособлением и ножом кверху;
4. Кнопкой 8 произвести касание затачиваемого ножа шлифовальным кругом;
5. Вращая маховичок 52 (рис.4) в ту или другую сторону, произвести заточку ножа. Подачу шлифовального круга на глубину резания производить кнопкой (Рис.3).

После заточки необходимо поднять шлифовальную головку рукояткой 6 и выключить станок нажатием кнопки 5 «Стоп».

Рекомендуемые режимы работы при заточке пил

Рекомендуемые режимы работы при заточке пил приведены в табл. 10.1.

При заточке ножей зернистость шлифовального круга рекомендуется 25, связка — К, подача шлифовального круга на глубину резания за один двойной ход — 0,03—0,06 мм.

* Число двойных ходов шлифовальной головки устанавливается в соответствии с углом поворота шлифовального круга при косой заточке в следующем соотношении:

** При заточке пил с шагом менее 10 мм угол косой заточки должен быть не более 30°.

Зернистость, твердость и связка шлифовального круга могут быть применены и другие в зависимости от требований к качеству подготовки инструмента, например: связка керамическая, вулканитовая.

Для обеспечения повышенных требований к шероховатости заточенных граней рекомендуется использовать при доводке мелкозернистый шлифовальный круг с малыми подачами резания на малых ходах шлифовальной головки.
