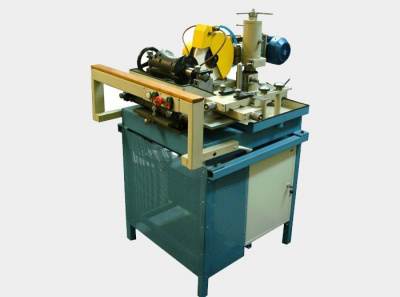

Станок для заточки ножей ЗФ-26
Заточный станок для фрезерных и четырёхсторонних станков. Предназначен для заточки: плоских ножей с прямолинейной и профильной режущей кромкой (в том числе типа «блок-хаус») непосредственно в ножевой головке, чем обеспечивается высокая точность (радиальное биение 0.01мм).
Элементы конструкции станка модели ЗФ-26
Направляющие
Призматические цементированные роликовые направляющие обеспечивают плавность и точность перемещения каретки.
Призма
Шкала заднего угла
Служит для придания бокового поднутрения на вертикальных участках профилирования.
Шкала косого заднего угла
Служит для закрепления шаблона и задаёт величину врезания с точностью 0.02мм.
Кнопки
Эргономически удобно расположенные в поручне позволяют легко управлять электроаппаратурой станка.
Алмазный палец
Служит для профилирования абразивного камня.Служит для профилирования абразивного камня.
Ограничители хода
Ограничители хода регулируют зону заточки и служат для фиксации каретки.
Насос
Служит для подачи СОЖ.
Краны
Краны позволяют удобно регулировать напор подавоемой СОЖ
Полив
Две подводимые трубки сверху и одна снизу исключают прижоги затачиваемого лезвия.
|
Частота вращения, об/мин
|
3811; 2435 |
|
Типоразмер заточного круга, мм
|
250 |
|
Потребляемая мощность, кВт
|
1.100 |
|
Габаритные размеры, мм
|
800 х 1000 х 1300 |
|
Масса, кг
|
300 |
