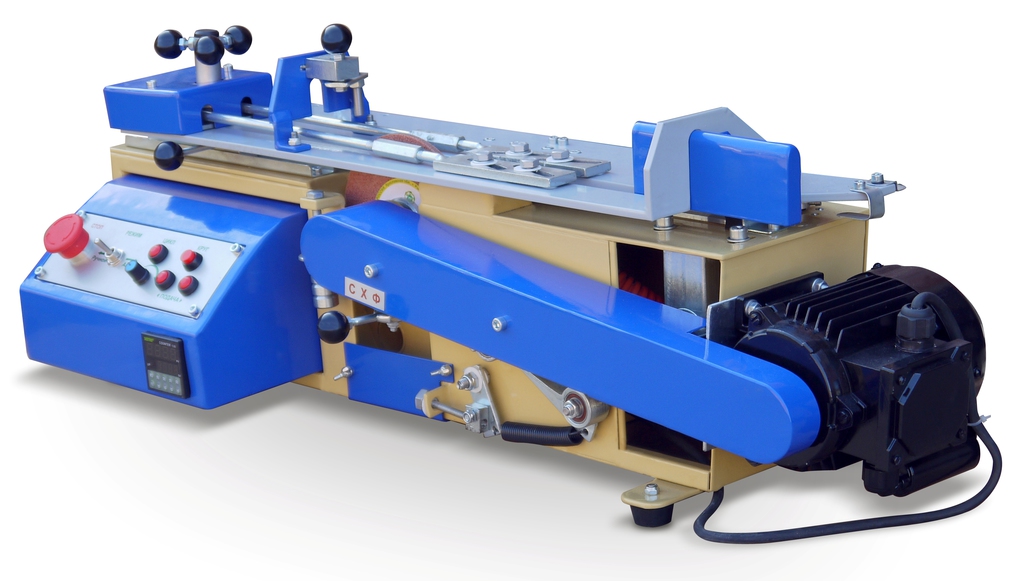

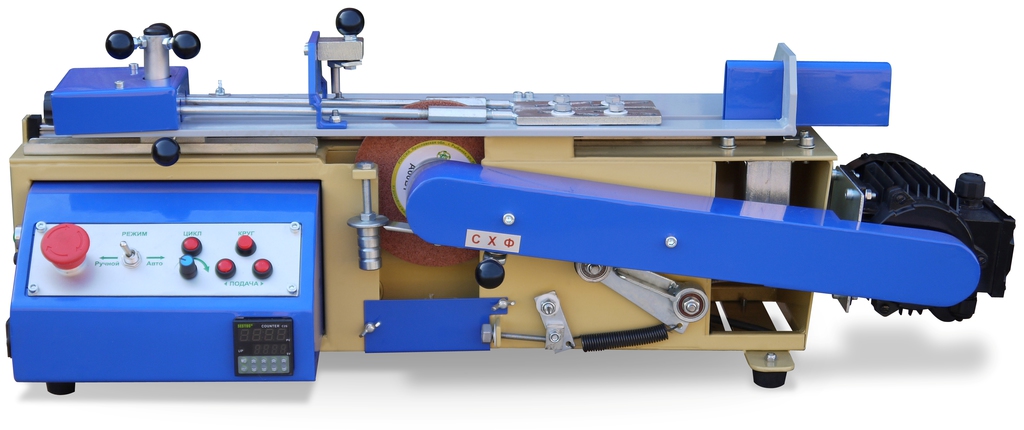

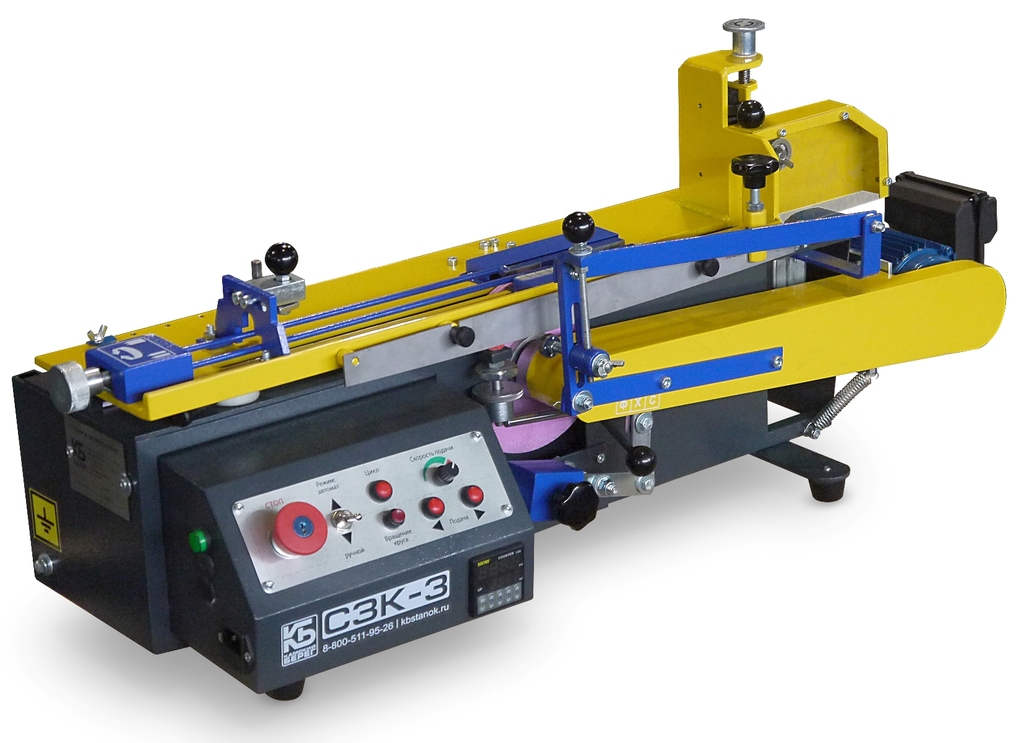

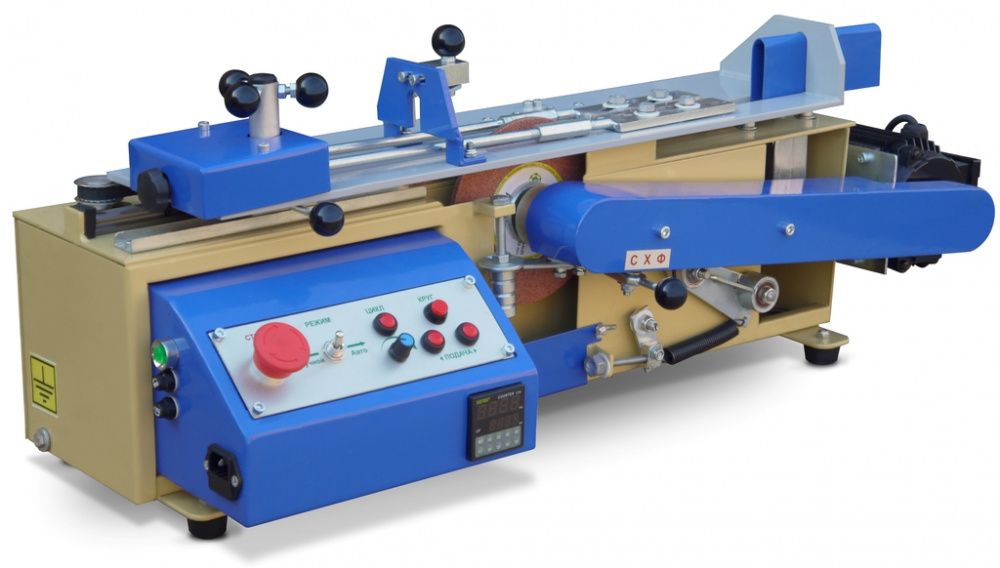

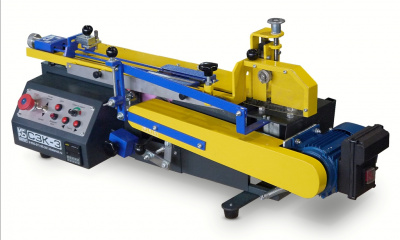

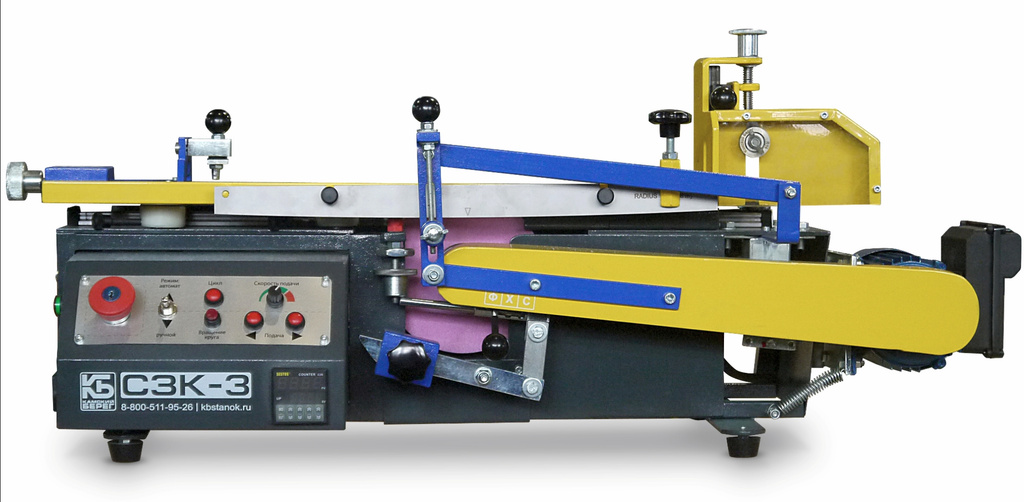

Станок для заточки коньков КБС СЗК-3

Станок предназначен для заточки коньков в автоматическом режиме. Станок был разработан в тесном сотрудничестве с опытными специалистами, профессионально занимающимися заточкой коньков. Конструкция станка вобрала в себя лучшие черты импортных станков (ProSharp (Швеция) и аналоги), а так же пожелания и предложения опытных заточников по улучшению показателей, которые на станках подобной конструкции в этом нуждались, в частности по повышению надежности, удобства работы и обслуживания.

Автоматические станки для заточки коньков используются как для профессиональной подготовки спортсменов, так и в любительской среде. Простые в использовании и надежные в эксплуатации, автоматические станки для заточки коньков обеспечивают точную заточку и экономят время.
Станок подходит для всех типов хоккейных, фигурных коньков. Конструкция станка обеспечивает равномерный прижим шлифовального диска, стабильное движение каретки, позволяет создавать разные профили лезвия.

Принцип действия

Конек фиксируется в зажиме на подвижной каретке. Возвратно-поступательное движение каретки происходит автоматически. Количество циклов прохода каретки и ее скорость задаются оператором на панели управления. Шлифовальный диск закреплен на качающемся рычаге и свободно двигается вверх-вниз (до ограничителей). Диск во время прохода каретки автоматически прижимается к лезвию конька под действием силы тяжести противовеса, закрепленного на противоположной стороне рычага. Шлифовальный диск правится под необходимый радиус желобка с помощью алмазного ролика, расположенного под диском, легким надавливанием на рычаг. Для правки диска под прямую заточку (плоскость или площадка) предусмотрен отдельный узел с алмазным карандашом.

Принципиальные преимущества автоматических заточных станков с подвижной кареткой:

1. Одинаковое усилие прижима шлифовального диска на протяжении всего цикла заточки – обеспечивает равномерный съем материала с лезвия конька.
2. Стабильная скорость прохода каретки на протяжении всего цикла заточки – так же способствует равномерному съему материала и гарантирует одинаковую чистоту затачиваемой поверхности всего лезвия, предохраняет лезвие от «горения».
3. Возможность задать определенное количество циклов проходов каретки позволяет заточить оба конька абсолютно одинаково, даже неопытному заточнику.
4. Калиброванные направляющие каретки обеспечивают постоянно точное позиционирование лезвия конька относительно шлифовального диска, чего практически невозможно добиться на большинстве моделей ручных заточных станков, а постоянное правильное взаимное положение лезвия конька и шлифовального диска – определяющий параметр качества заточки.

Отличительные особенности автоматических заточных станков «СЗК-3»:

1. Усиленные направляющие: существенно повышают ресурс работы станка
2. Самоцентрирующий зажим конька: нет необходимости измерять ширину лезвия конька и перенастраивать станок
3. Сменные губки зажима конька: часть станка, подверженная наибольшему износу, при необходимости, меняется отдельно, без существенных расходов
4. Ременная передача привода каретки: изнашивается медленнее реечного механизма, а стоимость замены ремня ниже на порядок
5. Пылеулавливающий кожух: предотвращает разбрасывание абразивной пыли
6. Алмазные ролики для правки круга под желобок: обеспечивают наивысшую точность правки, скорость и простоту
7. Перенастройка станка на заточку коньков для фигурного катания производится одним движением
8. Амортизатор на рычаге шлифовального диска: минимизирует вибрации, повышая качество заточки
9. Релейная электрическая схема: устойчива к помехам и нестабильному электропитанию
