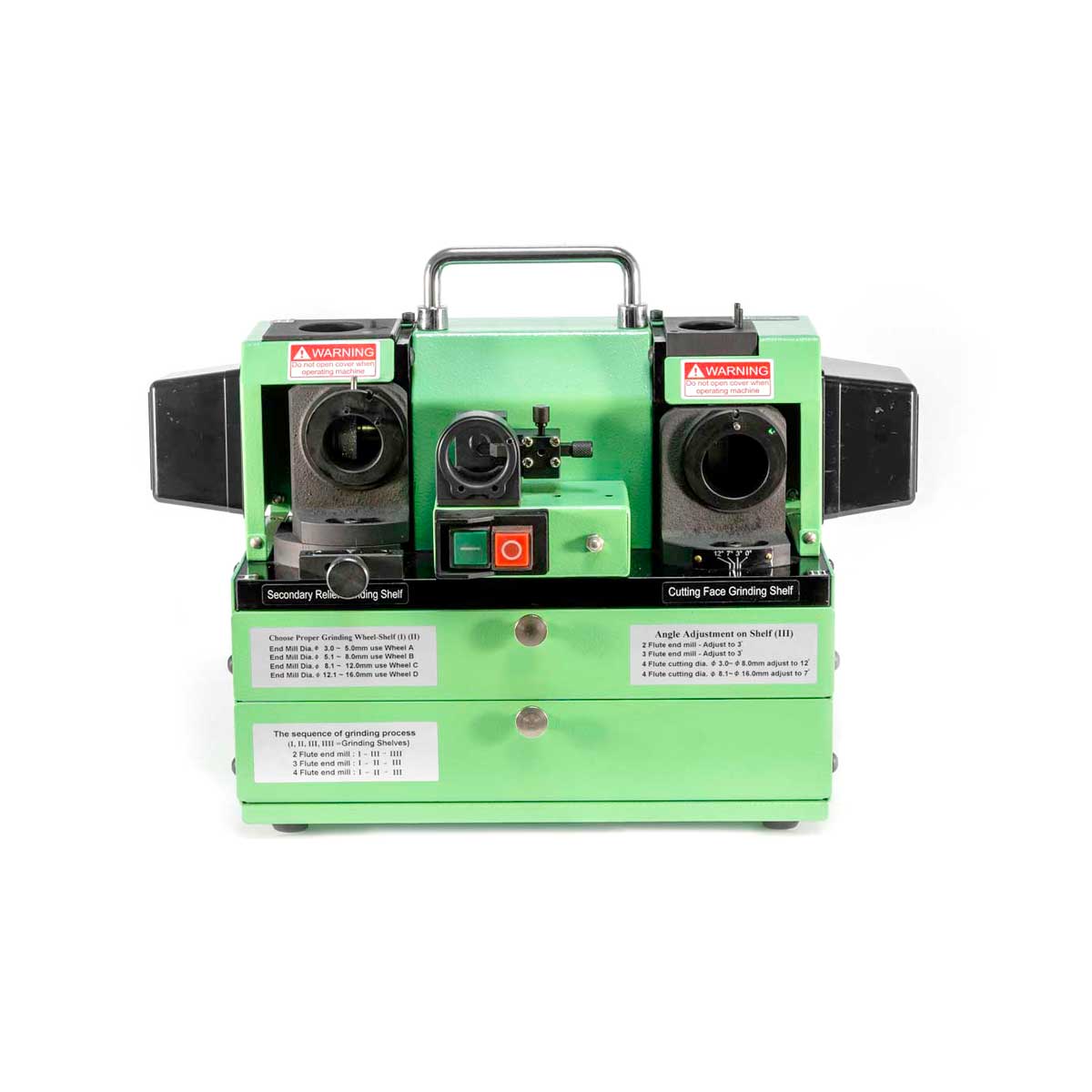

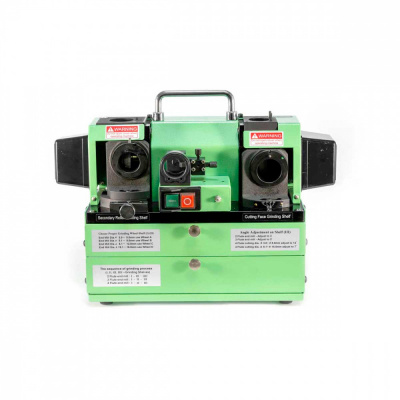

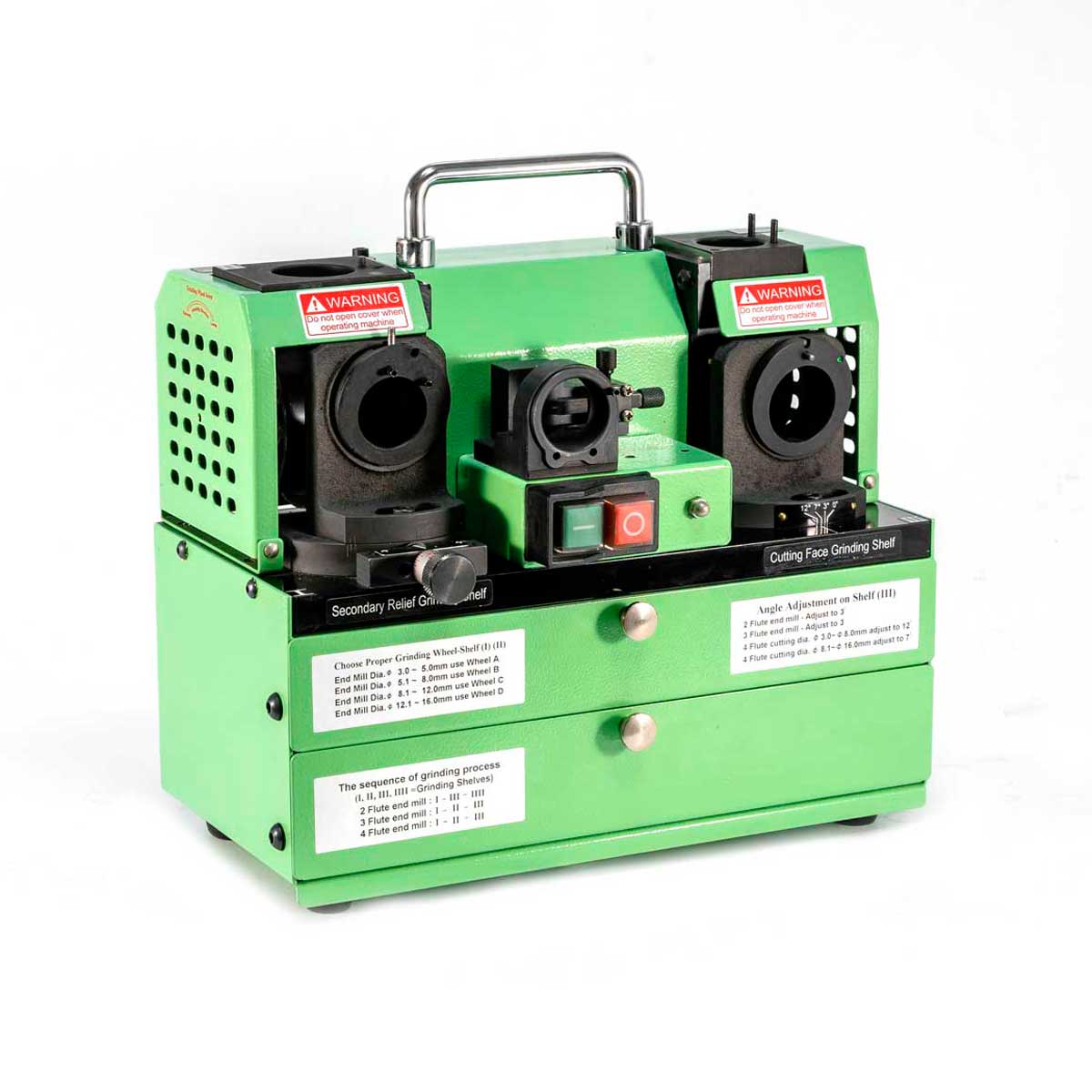

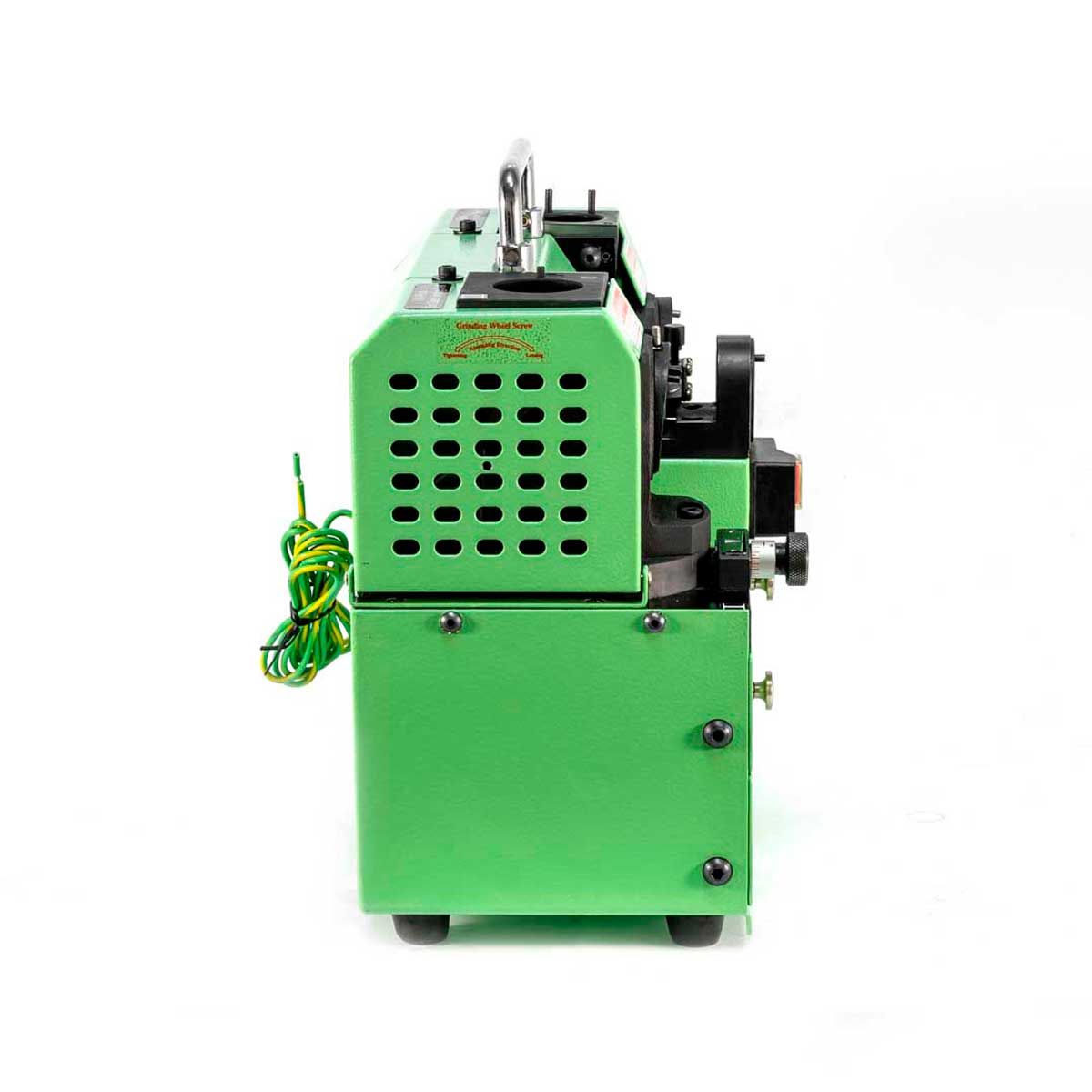

Станок для заточки фрез GSC GS-66
Настольный заточной станок GS-66 предназначен для заточки 2, 3, 4-х зубых концевых фрез из инструментальной стали и твердых сплавов диаметром 3.0-16.0 мм. Заточка инструмента производится эльборовым или алмазным кругами.
В стандартную комплектацию станка входят два устройства для подключения вытяжной вентиляции.
Благодаря малому весу и габаритам заточной станок GS-66 мобилен и прост в переноске, а благодаря подключению к стандартной бытовой электросети напряжением 220 вольт можно выполнять заточные работы в быту или в небольшой мастерской.
В стандартный комплект поставки входят алмазные шлифовальные круги: SD 200А для Ø 3,0-5,0 мм, SD 200В для Ø 5,1-8,0 мм, SD 200C для Ø 8,1-12,0 мм, SD 200F (правый).
Особенности станка GS-66:
-
Два устройства для подключения вытяжной вентиляции;
-
Высокая точность шлифования в пределах 0,02 мм;
-
Доступность центральной резки;
-
Шлифование в пределах 1 минуты;
-
Высокопроизводительный двигатель;
-

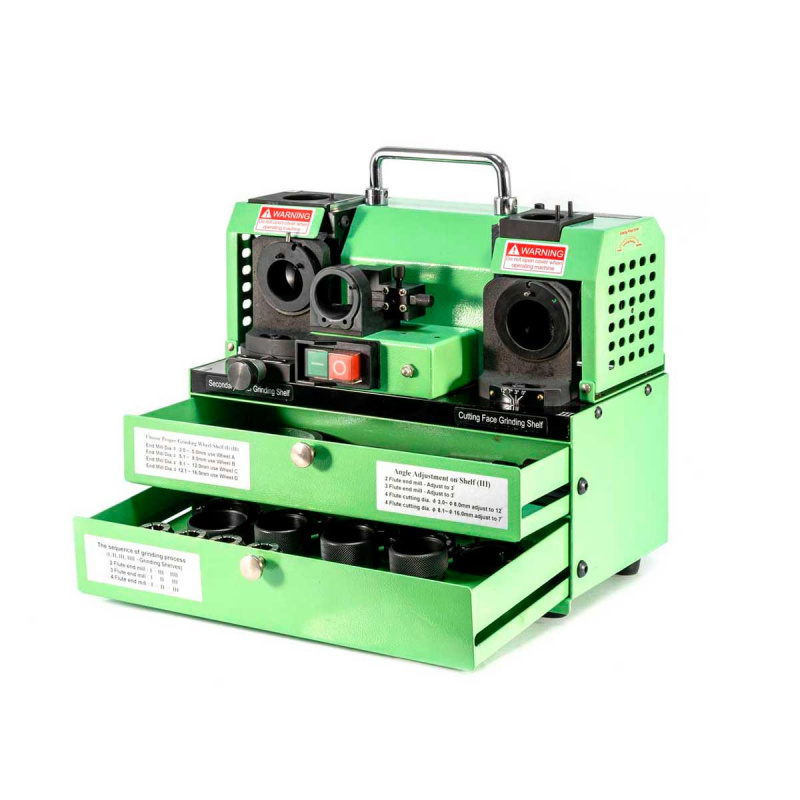

Компактный ящик для инструментов.
Вид затачиваемого инструмента
В процессе заточки осуществляется проточка канавок, заточка главного и вспомогательного задних углов.
Этапы заточки инструмента
Заточка инструмента осуществляется в три этапа:
1. Заточка фрезы по задней поверхности.
2. Проточка канавок.
3. Формирование заходности фрезы.
Конструкция станкпозволяет менять отрицательный угол при вершине фрезы в заданных диапазонах, что позволяет получать необходимую геометрию инструмента для конкретных задач.
|
Частота вращения, об/мин
|
5300 |
|
Диаметры затач. свёрл, мм
|
3 - 16 |
|
Габаритные размеры, мм
|
300х165х245 |
|
Масса, кг
|
14 |

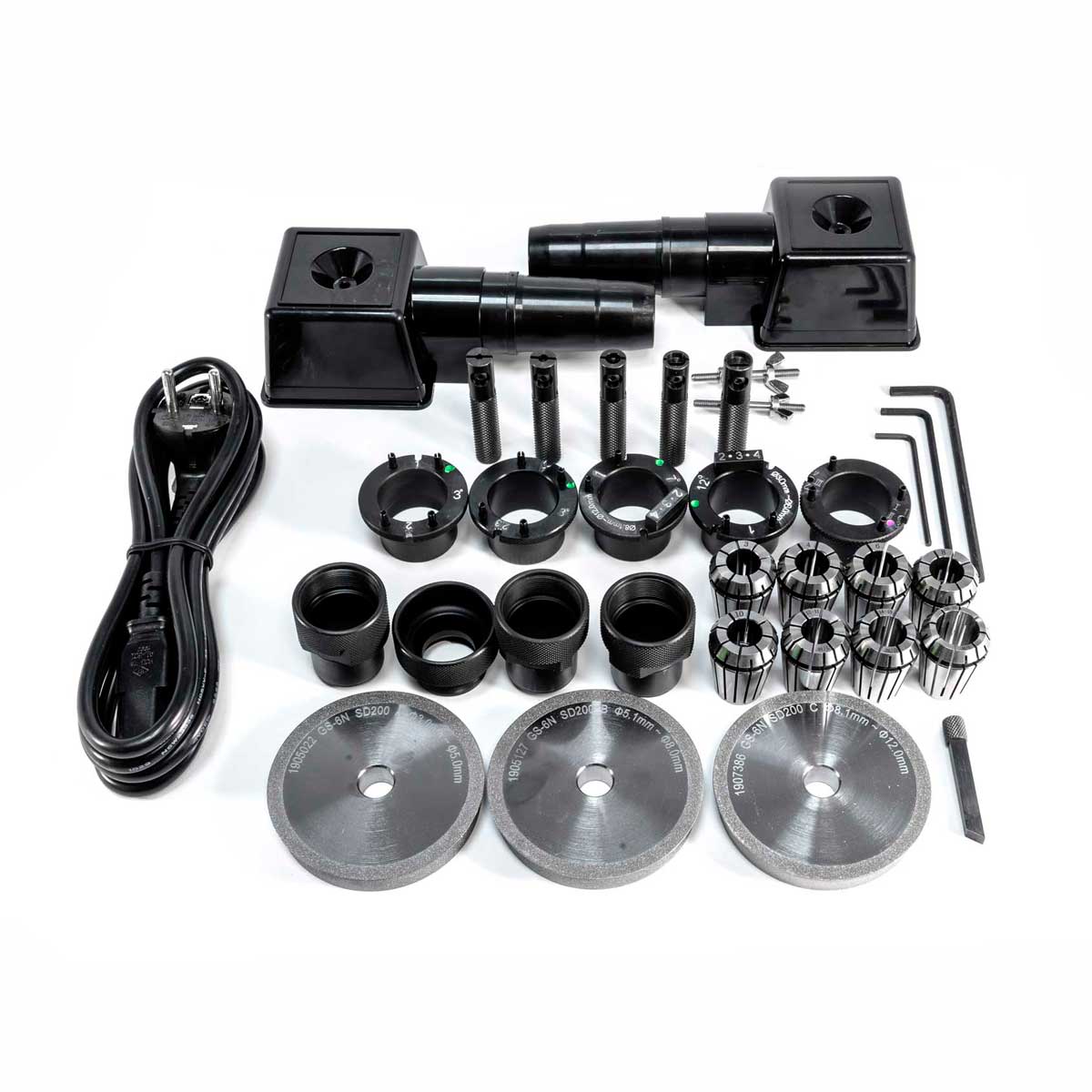

- Круг шлифовальный алмазный 3" SD200 А (3,0-5,0 мм)
- Круг шлифовальный алмазный 3" SD200 B (5,1-8,0 мм)
- Круг шлифовальный алмазный 3" SD200 C (8,1-12,0 мм)
- Круг шлифовальный алмазный 3" SD200 D (12,1-16,0 мм)
- Круг шлифовальный алмазный 3" SD200 F (правый)
- Набор цанг ER25 Ø 3-16 - 8 шт.
- Цанговый зажим - 3 комплекта
- Вспомогательная втулка - 5 шт.
- Адаптеры (удлинители) - 5 шт. (Ø 3, 4, 6, 8, 10)
- Ключи шестигранные 2 мм (1 шт), 3 мм (1 шт) и 4 мм (1 шт)
- Устройства для подключения вытяжной вентиляции - 1 шт
- Руководство по эксплуатации на русском языке
