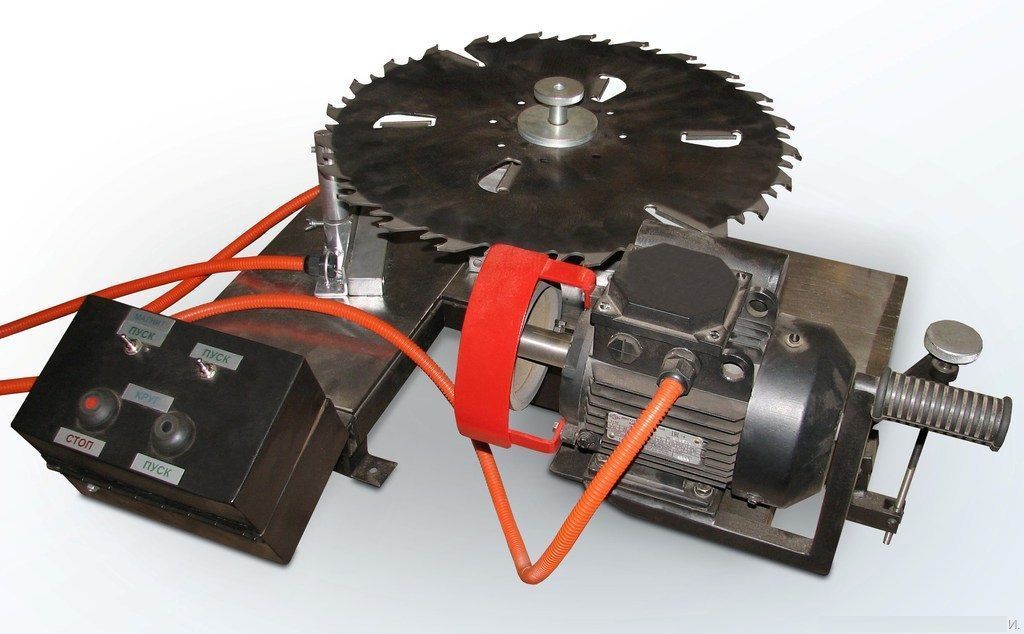

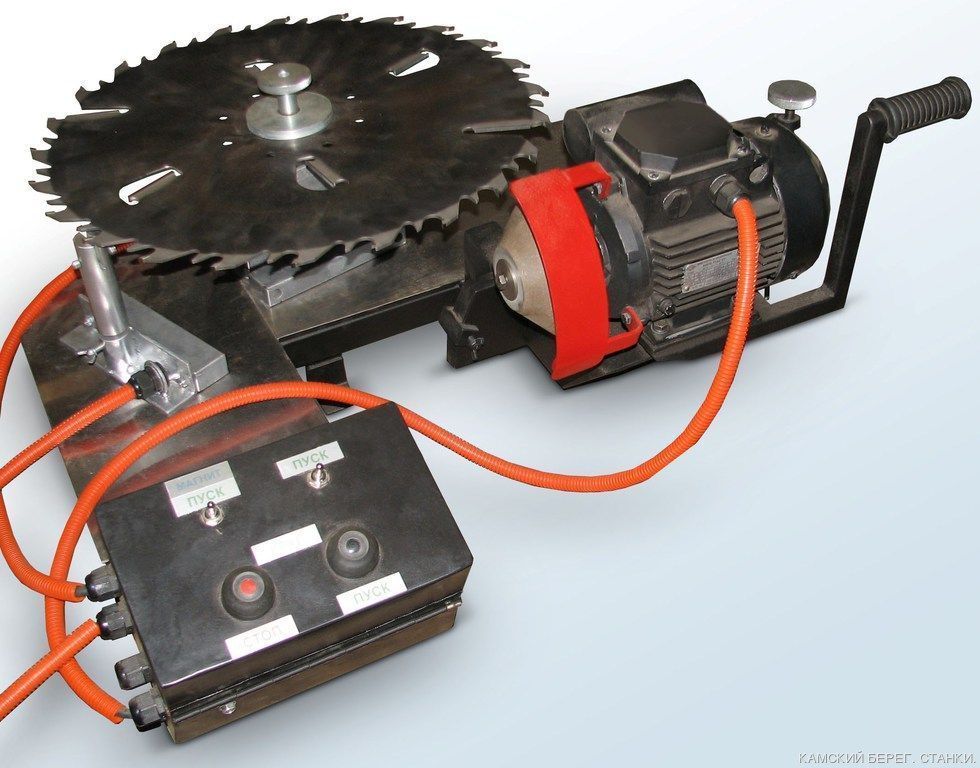

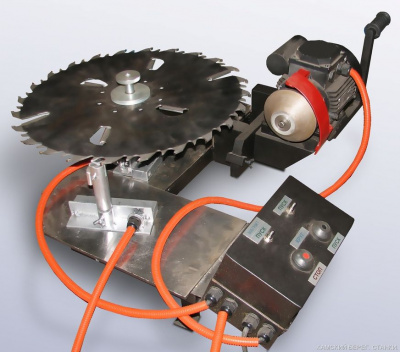

Станок для заточки дисковых пил КБС ТЧР-4
Станок заточной "ТЧР-4" предназначен для заточки дисковых пил по передней и задней поверхностям, а также угла косой заточки по передней и задней граням.
Заточка дисковых пил производится алмазным шлифовальным кругом.
На заточном станке можно затачивать пильные диски самого различного назначения: дисковые пилы для деревообрабатывающих станков, дисковые пилы для раскроя плитных материалов. Дисковые пилы могут быть как с твердосплавными напайками, так и без них.
Черновая заточка производится путем поочередного прижима зубьев пилы к алмазному камню. Чистовая заточка производится движение камня вдоль затачиваемой плоскости зуба при неподвижно зафиксированной пиле. Пила крепиться на стойку, которая фиксируется на станине станка электромагнитом. Ограничитель поворота пилы (обеспечивающий одинаковый съем материала с каждого зуба) так же фиксируется электромагнитом в любой части станины станка. Такая конструкция позволяет очень быстро и достаточно качественно затачивать дисковые пилы с т/с напайками. Высокая квалификация для работы на станке не требуется.
Широкий диапазон диаметров затачиваемых дисков.
Станок комплектуется переходными кольцами для дисков с различными посадочными диаметрами.
Предусмотрена регулировка станка, которая дает возможность заточки передней и задней плоскости пильного зуба под заданным углом.
Шлифованные поверхности соприкасающихся деталей позволяют выдерживать стабильно качество заточки.
Простота конструкции обеспечивает практически неограниченный ресурс работы и простоту в настройке и обслуживании.
|
Частота вращения, об/мин
|
2800 |
|
Типоразмер заточного круга, мм
|
125х32 |
|
Диаметры затачиваемых пил, мм
|
200 - 600 |
|
Толщина затач. пил, мм
|
2 - 8 |
|
Потребляемая мощность, кВт
|
0,55 |
|
Габаритные размеры, мм
|
800х700х400 |
|
Масса, кг
|
60 |
- Станина станка;
- Шлифовальный узел, регулируемый по углу наклона;
- Привод шлифовального узла 0,55 кВт, 220 Вольт;
- Стойка-держатель для пилы на электромагните;
- Ограничитель поворота пилы на электромагните;
- Электропровод с вилкой;
- Алмазная шлифовальная чашка.
