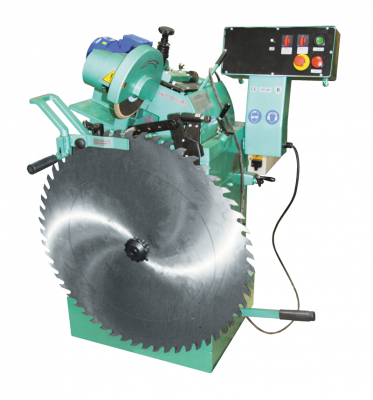

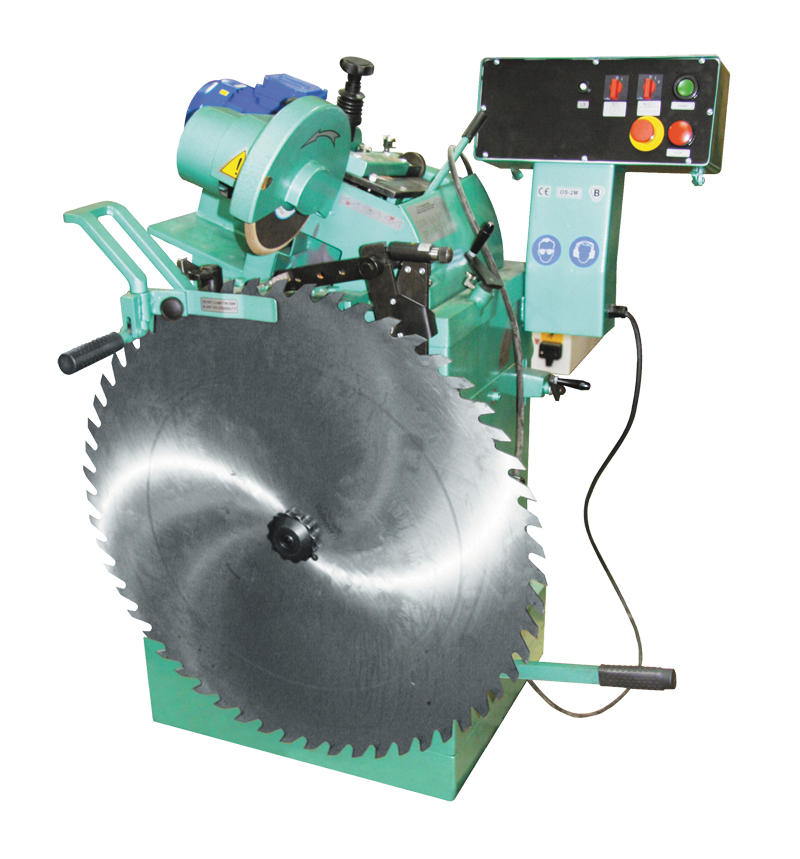

Станок для заточки дисковых пил Drozdowski OS-2M
Станок предназначен для заточки цельных дисковых пил и пил с твердосплавными напайками по передней грани. Так же станок позволяет затачивать рамные и широкие ленточные пилы.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок найдет широкое применение для лесопильных производств, столярных мастерских которые используют цельные дисковые пилы, пилы с твердосплавными напайками, рамные и широкие ленточные пилы.
Так же станок необходим для сервисных центров занимающихся заточкой дереворежущего инструмента.
СХЕМЫ ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|
СТАНИНА Надежная массивная станина обеспечивает необходимую жесткость и виброустойчивость, что гарантирует высокую точность заточки инструмента. |
|
ПОЗИЦИОНИРОВАНИЕ ПИЛЫ Вертикальное крепление пильного диска исключает прогиб пилы при заточке пил больших диаметров. |
|
ПОДАЧА И РАБОЧИЙ ХОД ЗАТОЧКИ Поворот пилы на зуб и рабочий ход заточки осуществляется в автоматическом режиме – механический привод. |
|
НАСТРОЙКА ПРОФИЛЯ ЗАТОЧКИ Конструкцией станка предусмотрена заточка основных профилей цельных дисковых, рамных и ленточных пил (PV,KV,NV). Заточка производится абразивным кругом, который "проходит" весь профиль зуба, что гарантирует неизменность профиля пилы после перезаточки. При заточке пил с твердосплавными напайками заточка производится алмазным кругом по передней грани. |
|
НАСТРОЙКА УГЛОВ ЗАТОЧКИ Настройка углов заточки осуществляется по шкале. Удобная настройка углов заточки обеспечивает быструю подготовку станка к работе. |
|
НАСТРОЙКА ШАГА ЗУБЬЕВ ПИЛЫ Станок оснащен настройкой шага затачиваемой пилы, что позволяет быстро переналадить станок для заточки различных видов пил. |
|
НАСТРОЙКА ВЕЛИЧИНЫ СЪЕМА Конструкцией станка предусмотрена точная настройка съема с изношенной грани инструмента. Минимальная величина съема материала с изношенной грани инструмента равна 0,01 мм. |
|
Частота вращения, об/мин
|
1405 |
|
Типоразмер заточного круга, мм
|
250 х 32 х 10 |
|
Диаметры затачиваемых пил, мм
|
250 - 1500 |
|
Толщина затач. пил, мм
|
1,5 - 5 |
|
Потребляемая мощность, кВт
|
1,1 |
|
Масса, кг
|
270 |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
|
ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ ДИСКОВЫХ ПИЛ ТИПА "ГАННИБАЛ" По отдельному заказу станок комплектуется приспособлением, позволяющим затачивать дисковые пилы типа «ГАННИБАЛ». |
|
ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ РАМНЫХ ПИЛ По отдельному заказу станок комплектуется приспособлением для заточки рамных пил шириной до 180 мм. |
|
ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ ШИРОКИХ ЛЕНТОЧНЫХ ПИЛ По отдельному заказу станок комплектуется приспособлением для заточки ленточных пил шириной до 200 мм. |
