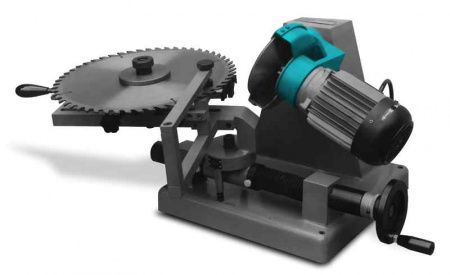

Станок для заточки дисковых пил Griggio GA 600
Ручной заточной станок для твердосплавных пил и фрез. Предназначен для заточки дисковых пил с твердосплавными пластинами по передней и задней поверхностям, а также угла косой заточки по передней и задней граням.
В комплект поставки входят:
- кольца для посадочных диаметров 20-25-30-35-40-50-70-74 мм (другие по заказу)
- алмазный точильный круг 150 мм
- кремниевый точильный круг 150 мм
- подставка для пильных дисков Widia до 600 мм
Зубья у пил бывают 3 типов:
- наклонные переменные правый-левый
- прямые
- прямые и скошенные по углам 15 гр. для алюминия.
В стандартной комплектации станок может точить минимальный диаметр пилы 100 мм, но если зубья переменные, их должно быть минимум 24 шт (12+12). Ограничения по максимальному количеству нет.
Если зубья прямые, минимальное количество 12 шт.
Это связано с тем, что максимальный шаг точения = 30 градусов. 360 : 12 = 30 градусов.
Если необходимо точить подрезные пилы диам. 100 мм с меньшим кол-вом зубъев, то можно использовать этот же станок, но добавив опцию суппорт (подставка) для фрез и точить пилу как будто это фреза.
С этой опцией станок будет точить:
1. пилы как обычно.
2. фрезы с z=2,3,4,5,6,8,10,12,24
3. подрезные пилы мин 100 мм, z=2,3,4,5,6,8,10,12,2
|
Виды затач. инструментов
|
фрезы |
|
Система охлаждения
|
опция |
|
Система отсоса пыли
|
опция |
|
Длина затач. пил, мм
|
600 |
|
Диаметры затач. свёрл, мм
|
25 |
|
Мощность двигателя, кВт
|
0.18 |
|
Габаритные размеры, мм
|
600х500х400 |
|
Масса, кг
|
70 |
