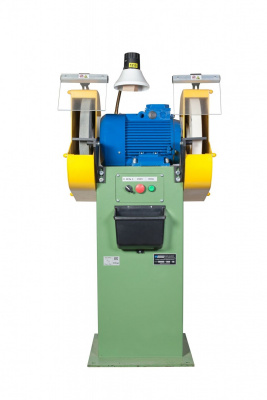

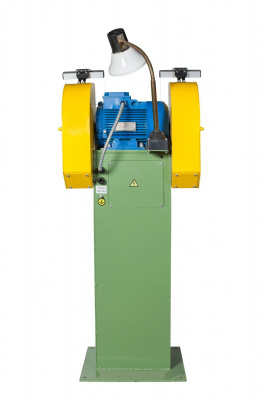

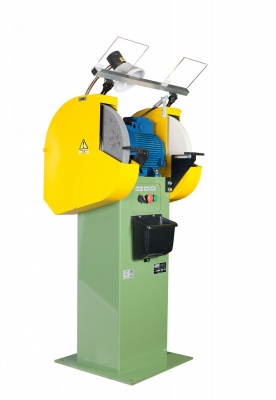

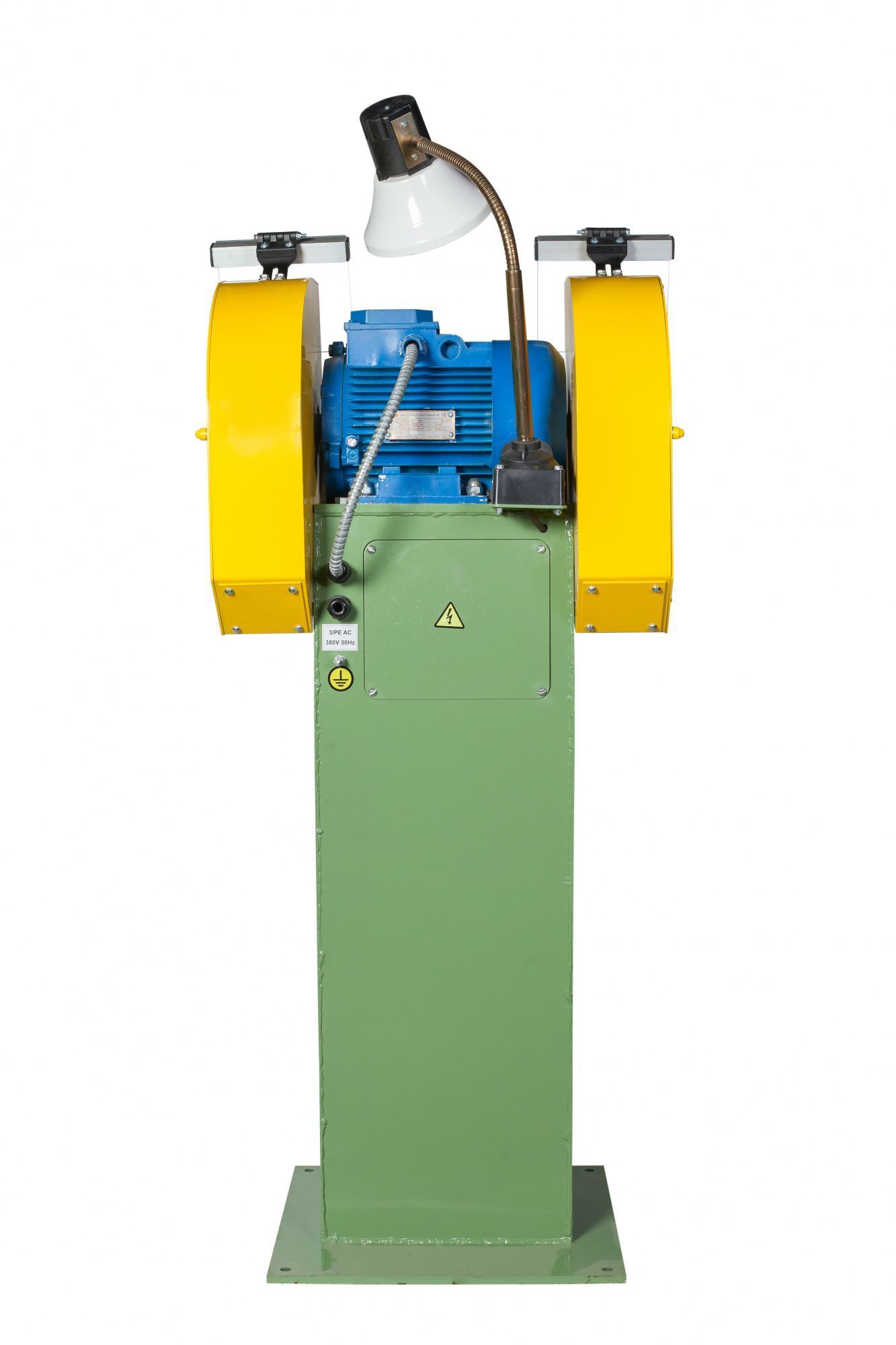

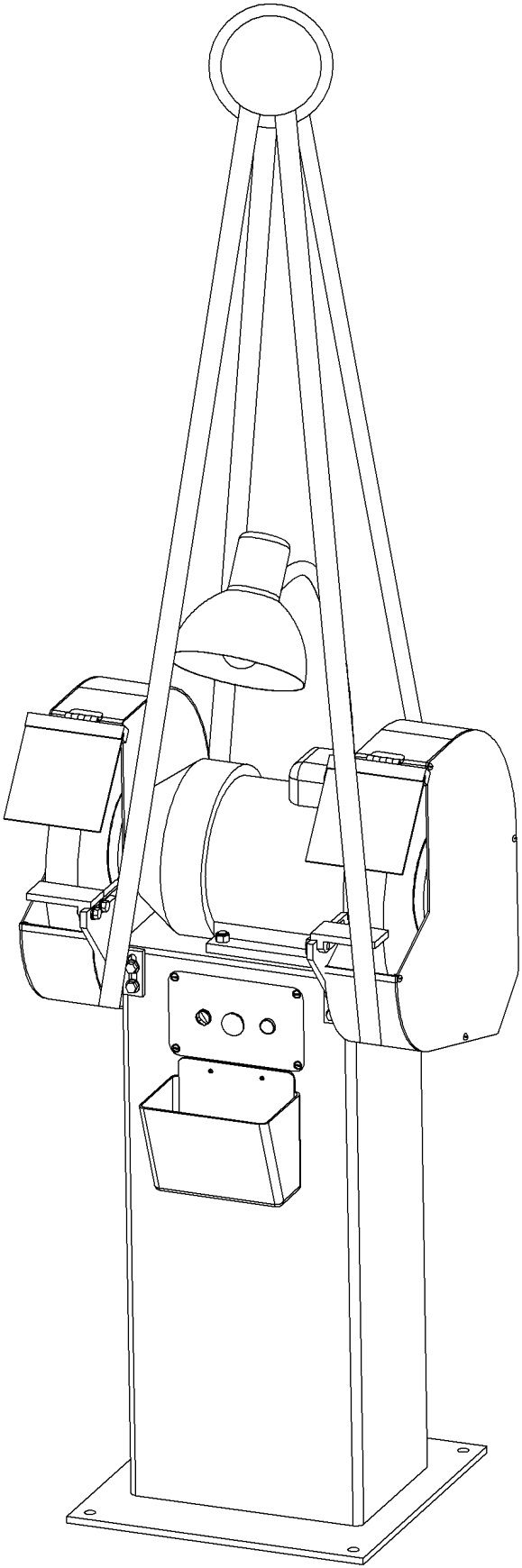

Станок точильно-шлифовальный ТШС-400

Станок точильно-шлифовальный ТШС-400 - мощный точильно-шлифовальный станок напольного типа, предназначенный для выполнения следующих типов работ:

• заточка слесарного режущего инструмента (ножи, зубила, ножницы и т.д.);
• заточка станочного режущего инструмента (сверла, резцы и т.д.);
• слесарная обработка металлических изделий (удаление капель, фасок, заусенцев и т.д.);
• полировка и шлифовка металлических поверхностей (при использовании дополнительного оснащения).

Комплектация

В стандартной комплектации заказчику поставляется станок точильно-шлифовальный ТШС-400 на тумбе, принадлежности для обслуживания, лампа местного освещения и набор рабочего инструмента.

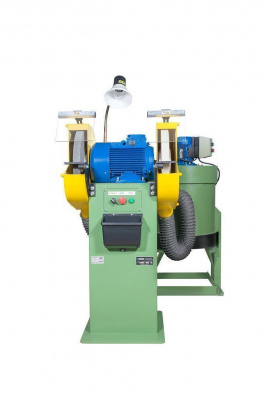

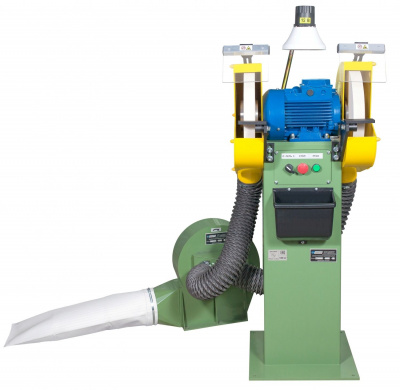

Дополнительно можно заказать систему пылеулавливания моделей ПВ-1200, УВП-1200А или 370.П16х04.

Станок точильно-шлифовальный ТШС-400 широко применяется в машиностроении, изготовлении металлоконструкций, металлических изделий, креплений, ремонте механизмов.

Условия эксплуатации

Общая компоновка точильного станка ТШ-1

Станок ТШ-1 состоят из сварной тумбы 1, на которой установлен электродвигатель. К тумбе крепятся винтами два защитных кожуха.

Установка подручников 5 и 6 в требуемом положении производится перемещением их в пазах кронштейнов 7 и 8, которые, в свою очередь, крепятся к подставке (тумбе) и могут перемещаться относительно нее.

На валу электродвигателя имеются планшайбы для установки кругов. Крепление кругов см. рис. 2. Перечень органов управления и графических символов приведен в табл. 5.

Обработка изделий на станке тш3

Перед началом работы произвести правку кругов.

Для смены круга на станке мод. ТШ-3 снять крышку кожуха, отвернуть шесть винтов М6 фланца (см. рис. 2), снять фланец и круг.

Для смены круга на станке мод. ТШ-1 снять крышку кожуха, отвернуть фланец, снять круг. Новый круг установить в обратном порядке. При установке узких кругов на станок используются проставки Н=8 мм и Н=12мм.

Крепление шлифовального круга точильно-шлифовального станка ТШ-3 (ТШ3)

Крепление шлифовального круга точильного станка ТШ-3

Расположение составных частей и органов управления точильно-шлифовальным станком ТШ-3

Расположение составных частей точильного станка ТШ-3

Спецификация составных частей и органов управления точильно-шлифовальным станком ТШ-3

1. Тумба - ТШ-3.00.0.010.0.00
2. Кронштейн - ТШ-1.50.1.000.0.00
3. Кожух левый - ТШ-3.00.0.030.1.00, Кожух правый ТШ-3.00.0.025.1.00
4. Крышка - ТШ-3.00.0.030.0.00
5. Подручник - ТШ-3.00.0.045.2.00
6. Подручник - ТШ-3.00.0.045.2.00
7. Кронштейн - ТШ-3.00.0.105.0.00
8. Кронштейн - ТШ-3.00.0.105.0.00
9. Коробка - ТШ-2.00.0.020.0.00
10. Электрооборудование - ТШ-3.80.0.000.0.00
11. Кнопка "Стоп"
12. Кнопка "Пуск"
13. Светильник НКП03-60-003УХЛ4 ТУЗ.62-00214267-088-00

Электрооборудование точильного станка ТШ-3

На станках установлены:

• электродвигатель М1, работающий в режиме трехфазного включения
• вводный автомат QF1
• пускатель электромагнитный КМ1
• кнопка пуск SB2
• кнопка стоп SB1

Вся аппаратура размещена в нише подставки (тумбы) на панелях. Ввод питающих проводов производится через отверстие в задней стенке подставки (тумбы) к вводному выключателю QF1.

Схема электрическая точильно-шлифовального станка ТШ-3 (исполнение 01)
