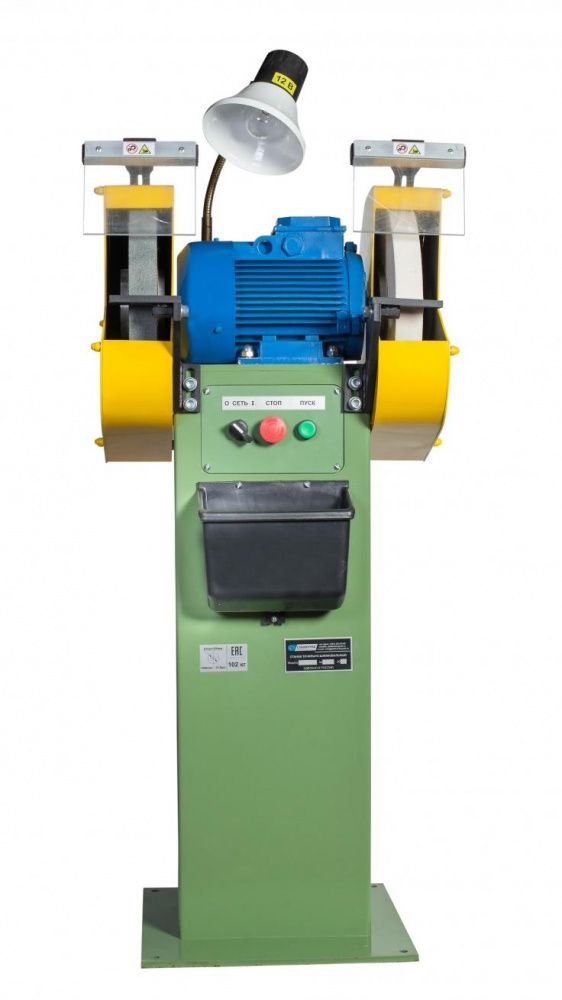

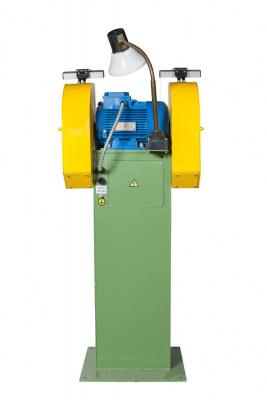

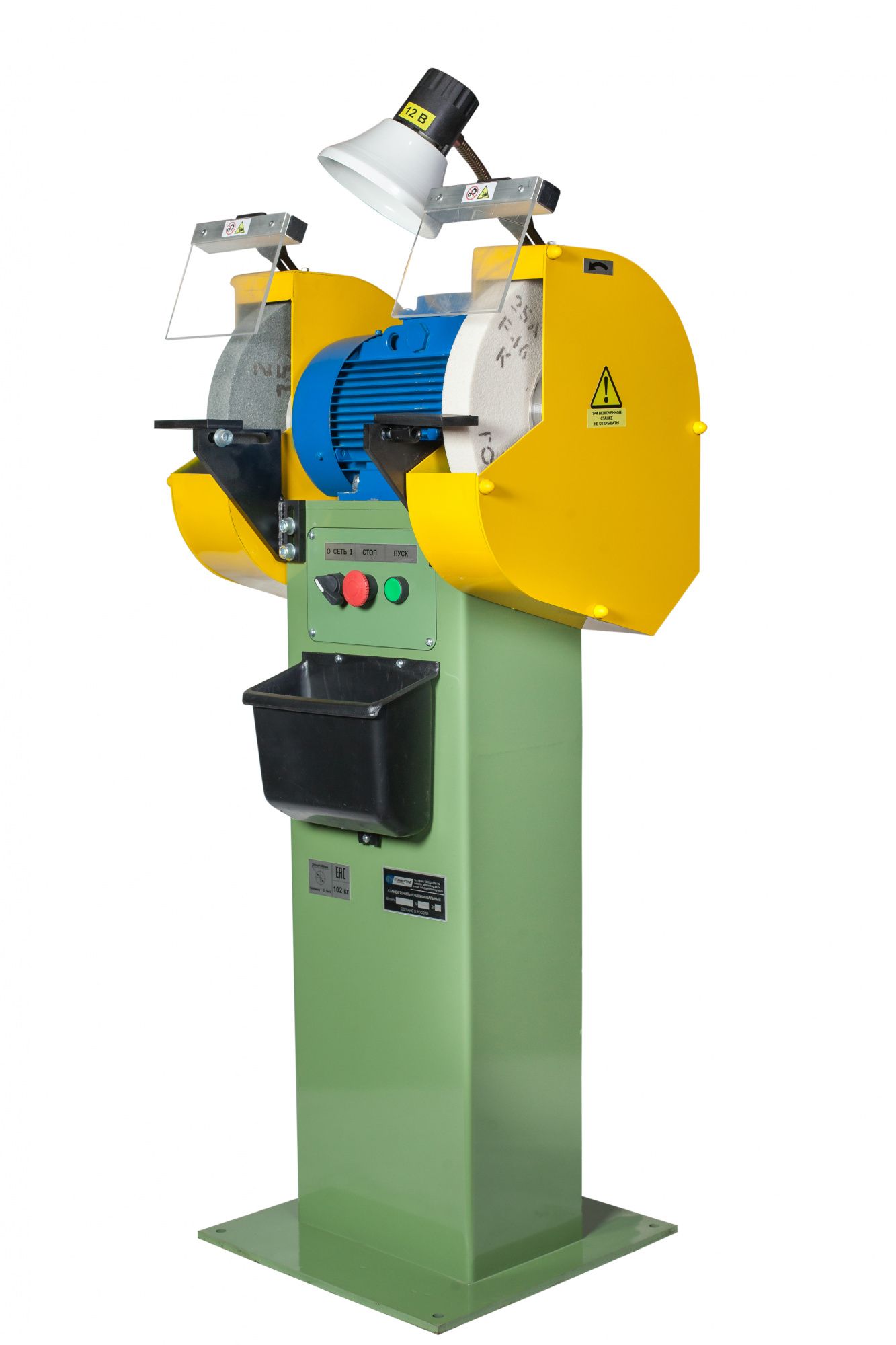

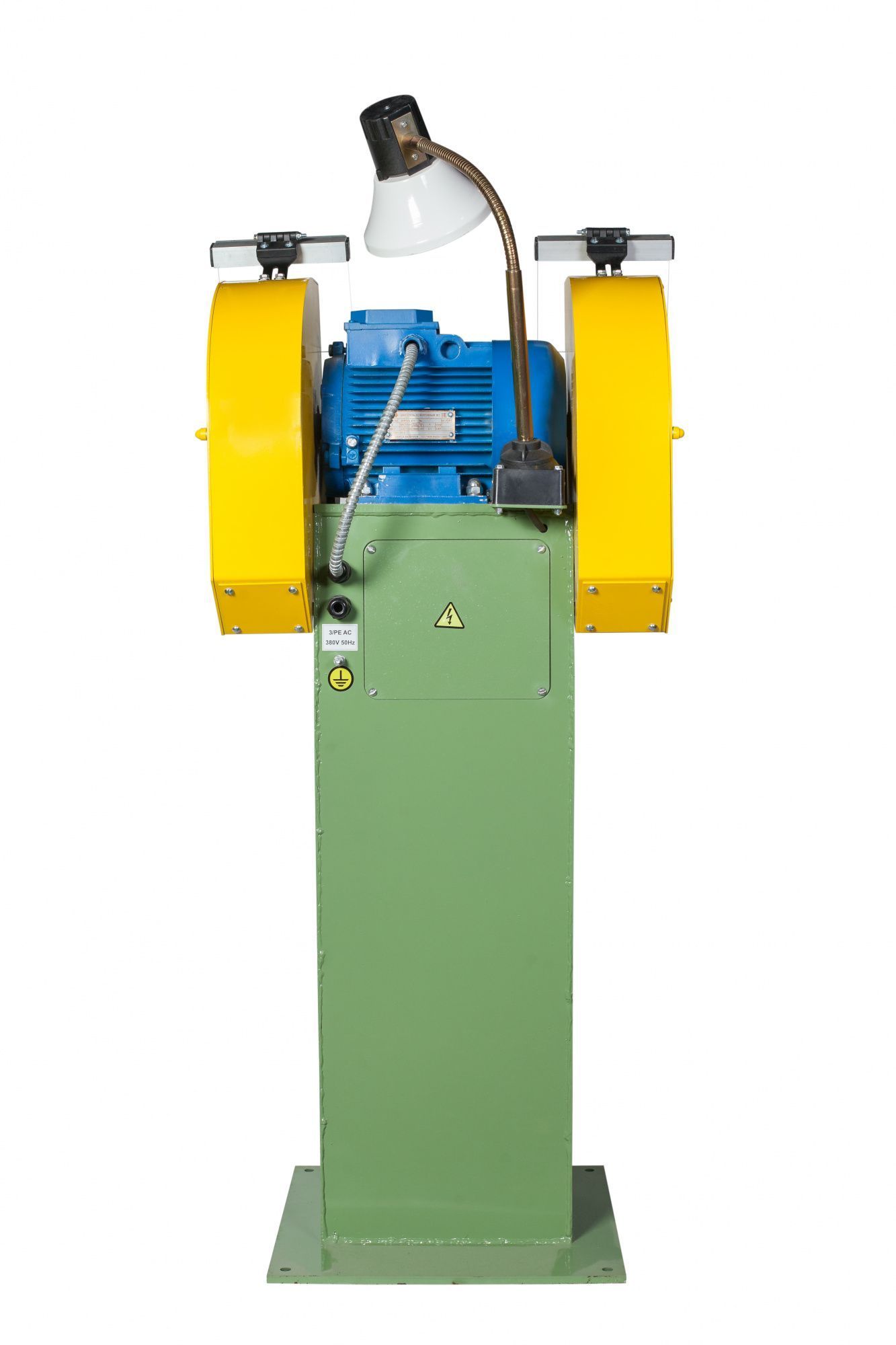

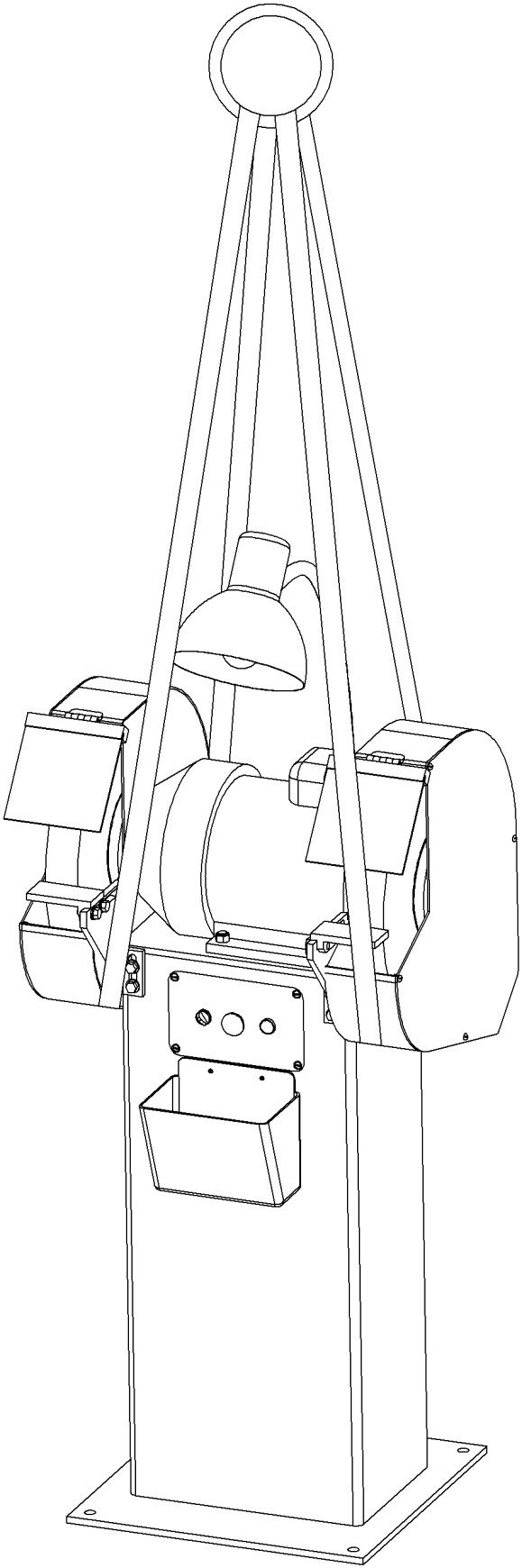

Станок точильно-шлифовальный ТШС-300
Функциональные возможности:
Станок точильно-шлифовальный ТШС-300 может использоваться для:
- заточки деревообрабатывающего и металлорежущего инструмента;
- слесарных операций (снятия заусенцев и фасок);
- шлифовки и полировки деталей (при наличии специальных приспособлений).
Базовая и дополнительная комплектация:
При заказе станка точильно-шлифовального ТШС-300 в комплект поставки входит:
лампа для освещения рабочей зоны;
- 2 шлифовальных круга;
- 2 прозрачных ограждения рабочей зоны для защиты оператора от стружек и обрезков металла;
- набор ключей.

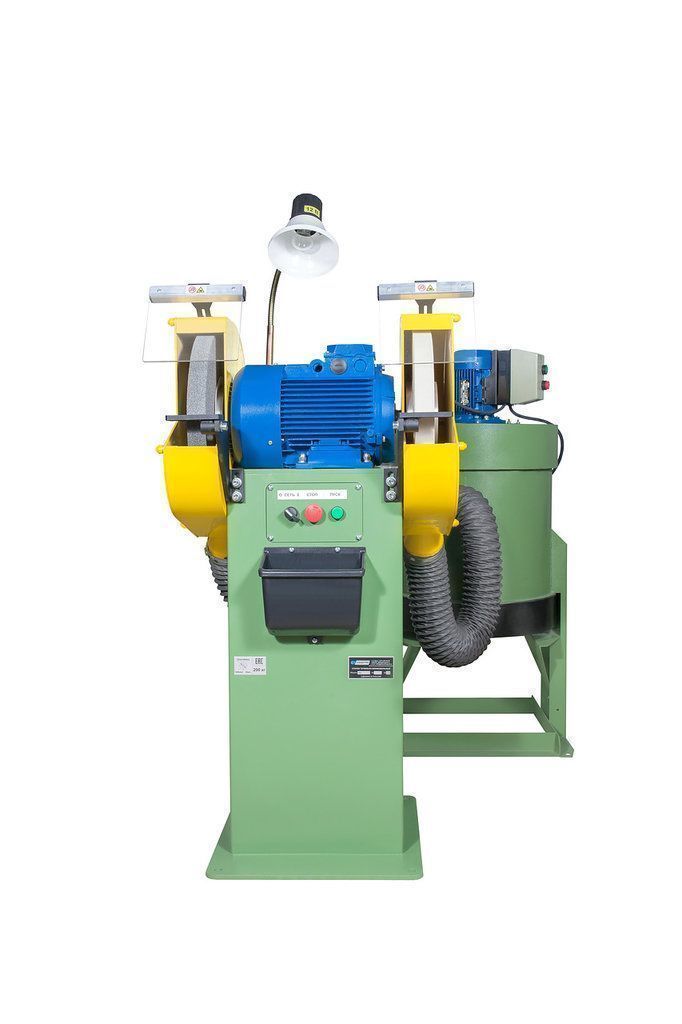

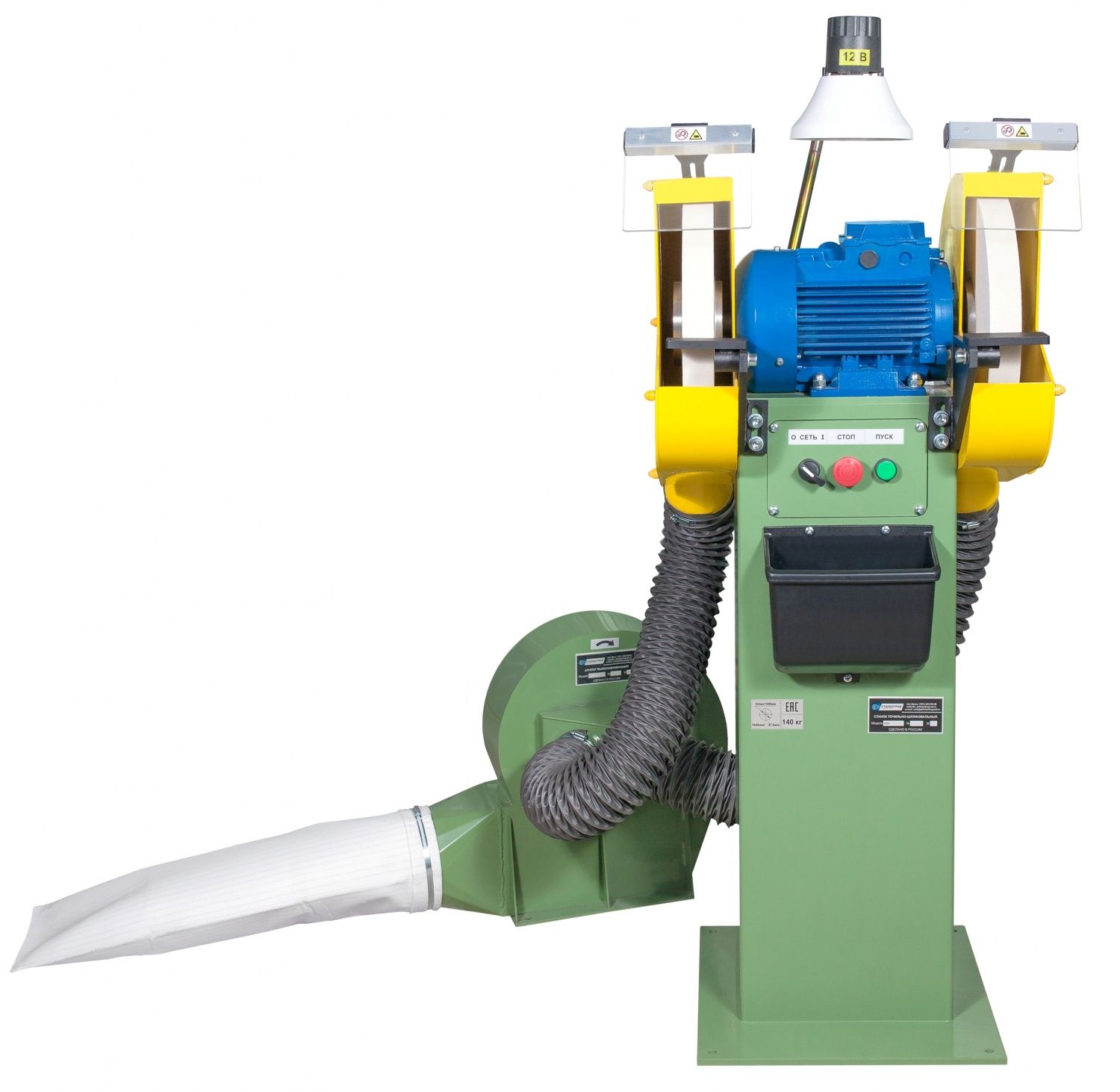

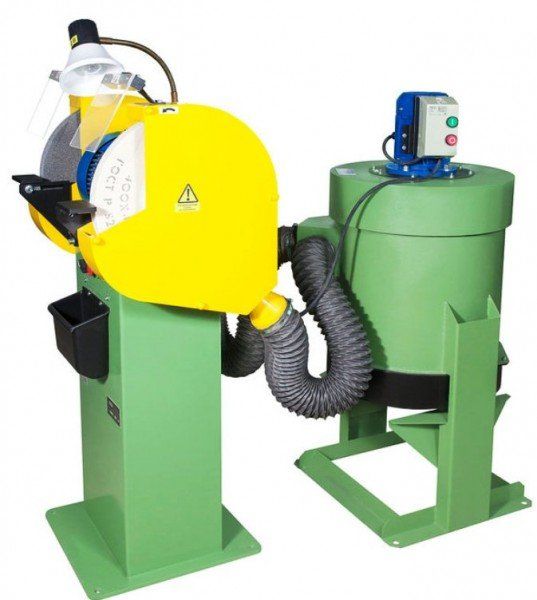

В качестве опции при заказе станка точильно шлифовального ТШС-300 доступны пылеулавливающие агрегаты для удаления мелкой металлической и абразивной пыли моделей УВП-1200А, 370.П16х04 и УВП-2000А.
Станок точильно-шлифовальный ТШС-300 промышленное металлообрабатывающее оборудование, использующееся на индивидуальном и серийном производстве в инструментальных и ремонтно-механических цехах.
-
Срок службы защитных экранов, лет, не более 2 Срок службы до первого капитального ремонта, лет 9 Ресурсы поточности в отработанных тыс. час. 19 Климатическое исполнение по ГОСТ 15150-69УХЛ 4
Температура окружающей среды, ºС от плюс 1 до плюс 40
Влажность воздуха при плюс 25 ºС, %, не более80
Атмосферное давление, кПа84..106,7

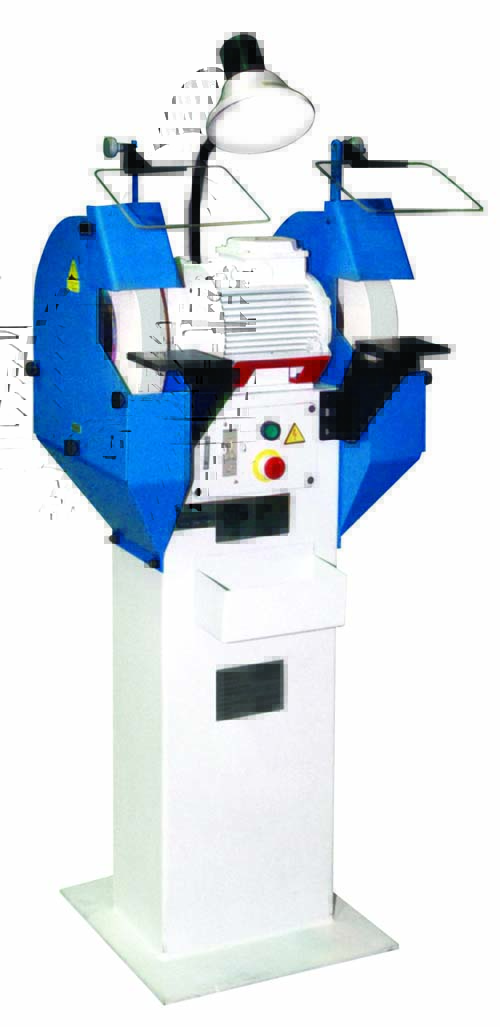

Общая компоновка точильного станка ТШ-2
Станок ТШ-2 состоят из сварной тумбы 1, на которой установлен электродвигатель. К тумбе крепятся винтами два защитных кожуха.
Установка подручников 5 и 6 в требуемом положении производится перемещением их в пазах кронштейнов 7 и 8, которые, в свою очередь, крепятся к подставке (тумбе) и могут перемещаться относительно нее.
На валу электродвигателя имеются планшайбы для установки кругов. Крепление кругов см. рис. 2. Перечень органов управления и графических символов приведен в табл. 5.
Обработка изделий на станке тш2
Перед началом работы произвести правку кругов.
Для смены круга на станке мод. ТШ-2 снять крышку кожуха, отвернуть шесть винтов М6 фланца (см. рис. 2), снять фланец и круг.
Крепление шлифовального круга точильно-шлифовального станка ТШ-2

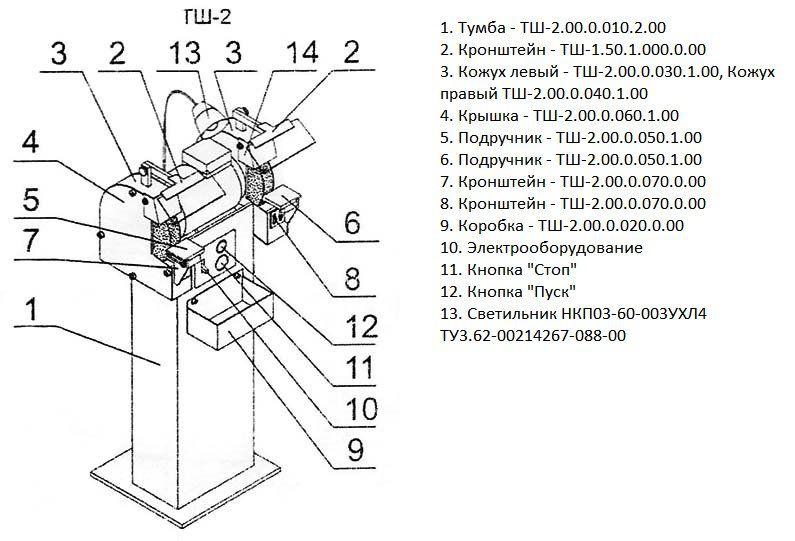

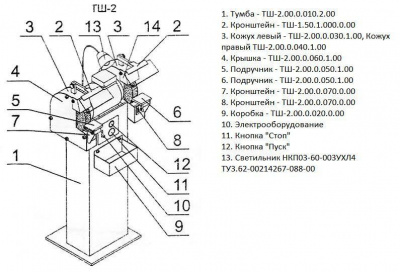

Расположение составных частей и органов управления точильно-шлифовальным станком ТШ-2
Расположение составных частей точильного станка ТШ-2
Спецификация составных частей и органов управления точильно-шлифовальным станком ТШ-2
- Тумба - ТШ-2.00.0.010.2.00
- Кронштейн - ТШ-1.50.1.000.0.00
- Кожух левый - ТШ-2.00.0.030.1.00, Кожух правый ТШ-2.00.0.040.1.00
- Крышка - ТШ-2.00.0.060.1.00
- Подручник - ТШ-2.00.0.050.1.00
- Подручник - ТШ-2.00.0.050.1.00
- Кронштейн - ТШ-2.00.0.070.0.00
- Кронштейн - ТШ-2.00.0.070.0.00
- Коробка - ТШ-2.00.0.020.0.00
- Электрооборудование
- исполнение базовое - ТШ-2.80.0.000.0.00
- исполнение 10 - ТШ-2.80.0.000.0.00-01
- исполнение 01 - ТШ-2.80.0.000.0.00
- Кнопка "Стоп"
- Кнопка "Пуск"
- Светильник НКП03-60-003УХЛ4 ТУ3.62-00214267-088-00
Электрооборудование точильного станка ТШ-2
На станках установлены:
- электродвигатель М1, работающий в режиме трехфазного включения
- вводный автомат QF1
- пускатель электромагнитный КМ1
- кнопка пуск SB2
- кнопка стоп SB1
Вся аппаратура размещена в нише подставки (тумбы) на панелях. Ввод питающих проводов производится через отверстие в задней стенке подставки (тумбы) к вводному выключателю QF1.
Схема электрическая точильно-шлифовального станка ТШ-2 (исполнение 10)
|
Частота вращения, об/мин
|
1500 |
|
Макс. Ø шлиф. круга, мм
|
300 |
|
Ø посад. отверстия круга, мм
|
76 |
|
Макс. высота шлиф. круга, мм
|
30-50 |
|
Кол-во шлифовальных кругов
|
2 |
|
Напряжение питания, В
|
3x380 |
|
Потребляемая мощность, кВт
|
2.2 |
|
Габаритные размеры, мм
|
600x465x1210 |
|
Масса, кг
|
106 |
- Станок в сборе;
- Шлифовальные круги (300х40х76 2шт., установлены на станке);
- Светильник местного освещения;
- Защитные экраны (2 шт., установлены на станке);
- Техническая документация
- Аксессуары
