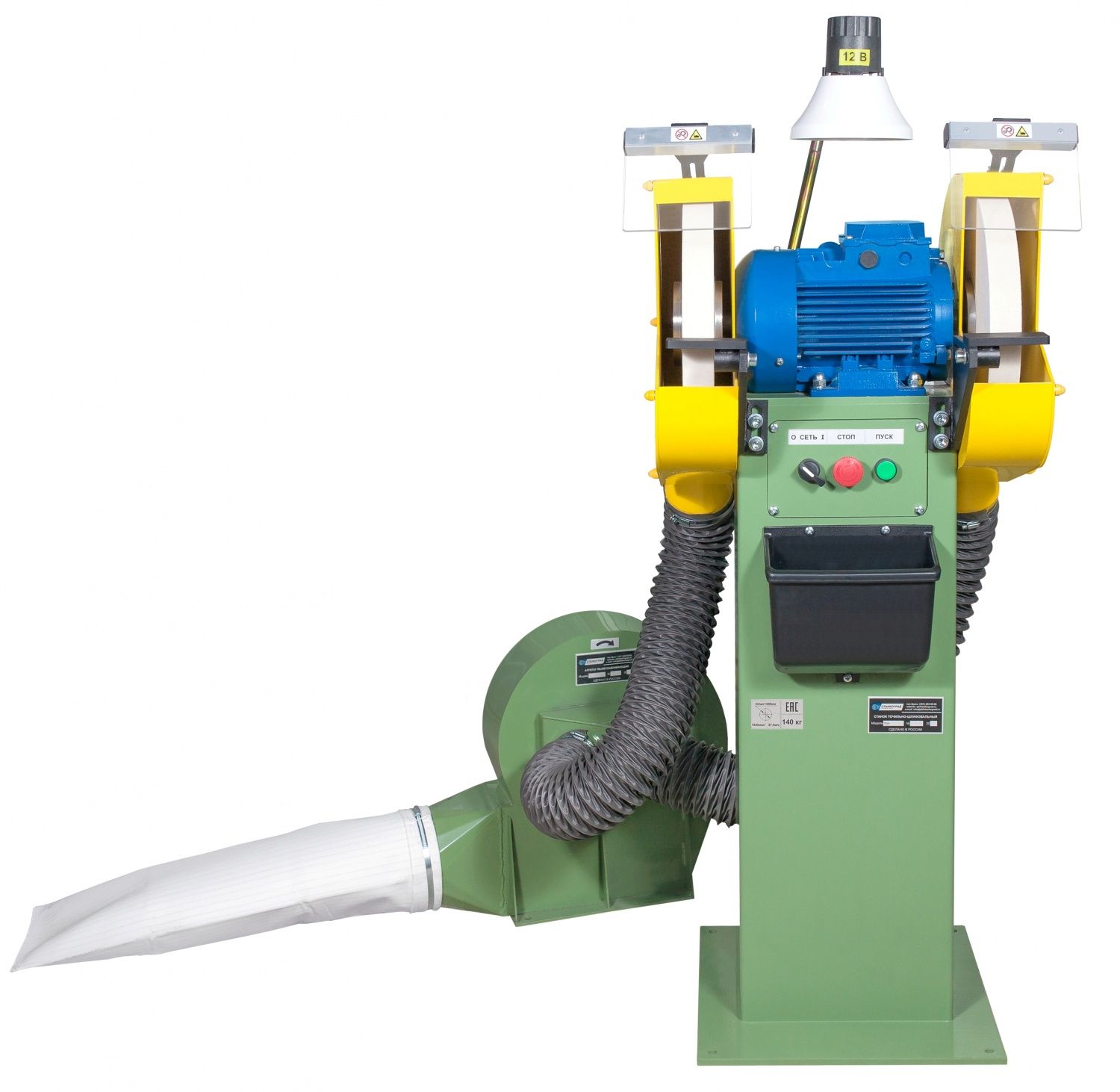

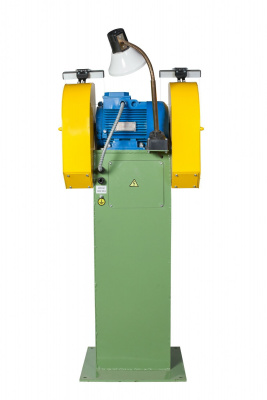

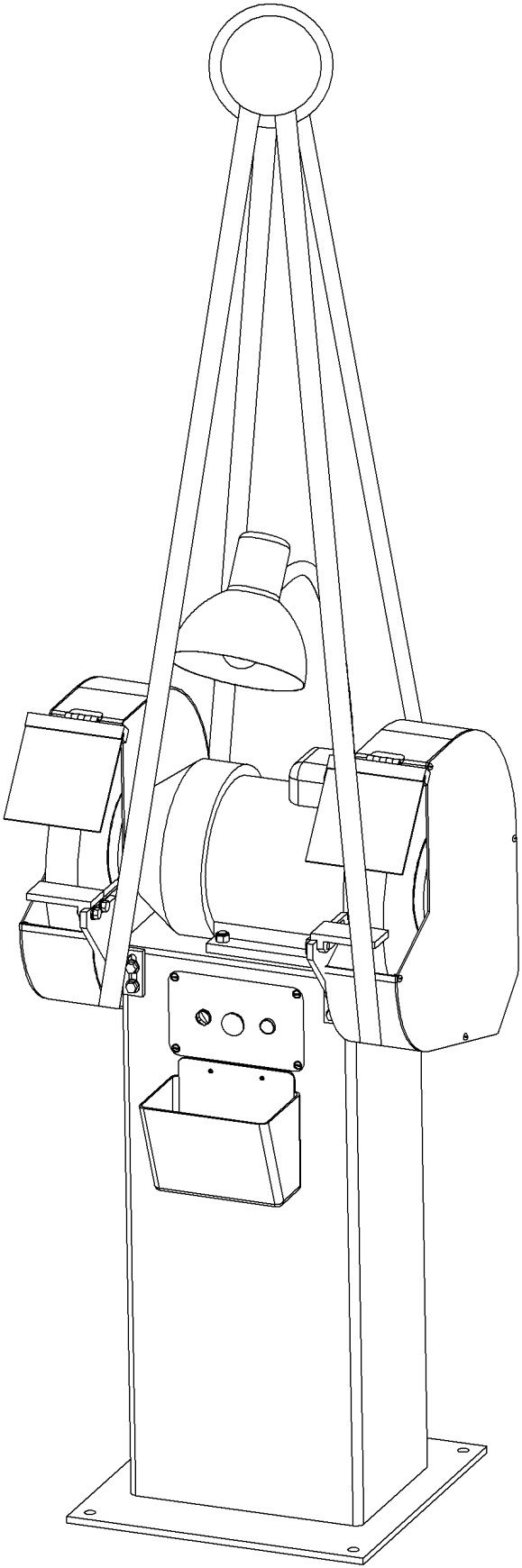

Станок точильно-шлифовальный ТШ-2М.25 (ВЗ-879-01)

• заточки станочного и слесарного режущего инструмента (ножниц, ножей, зубил, сверл, резцов и др.);
• ведения слесарных работ по металлу (удаление фасок, дефектов поверхностей и заусенцев);
• обдирки и зачистки поверхностей небольших деталей;
• полировки.

Конструктивные особенности ТШ-2М.25 (ВЗ-879-01)

Станок точильно-шлифовальный ТШ-2М.25 (ВЗ-879-01) отличают следующие важные конструктивные особенности:

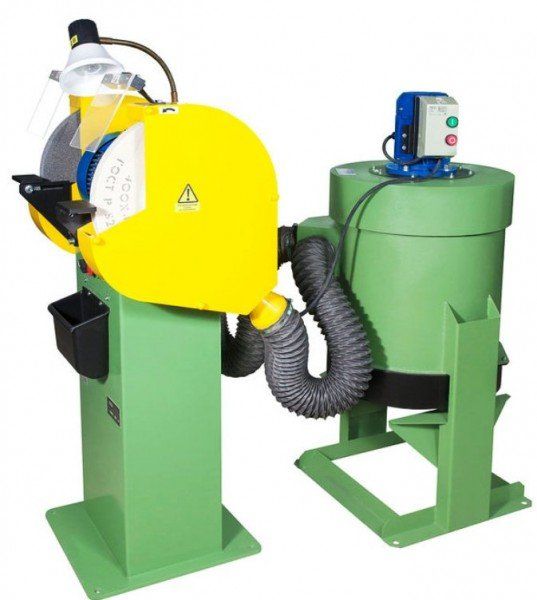

• оборудован встроенным пылесосом со шлангами для подключения в комплекте;
• безопасность рабочей зоны и удобство работы обеспечивают прозрачные экраны и подручники.

Климатическое исполнение по ГОСТ 15150-69УХЛ 4

Температура окружающей среды, ºС от плюс 1 до плюс 40

Влажность воздуха при плюс 25 ºС, %, не более80

Атмосферное давление, кПа84..106,7

Общая компоновка точильного станка ТШ-2

Станок ТШ-2 состоят из сварной тумбы 1, на которой установлен электродвигатель. К тумбе крепятся винтами два защитных кожуха.

Установка подручников 5 и 6 в требуемом положении производится перемещением их в пазах кронштейнов 7 и 8, которые, в свою очередь, крепятся к подставке (тумбе) и могут перемещаться относительно нее.

На валу электродвигателя имеются планшайбы для установки кругов. Крепление кругов см. рис. 2. Перечень органов управления и графических символов приведен в табл. 5.

Обработка изделий на станке тш2

Перед началом работы произвести правку кругов.

Для смены круга на станке мод. ТШ-2 снять крышку кожуха, отвернуть шесть винтов М6 фланца (см. рис. 2), снять фланец и круг.

Крепление шлифовального круга точильно-шлифовального станка ТШ-2

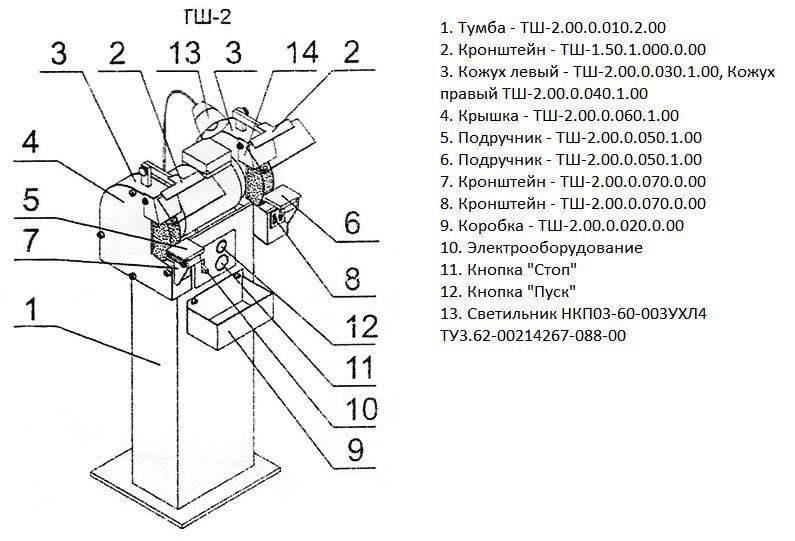

Расположение составных частей и органов управления точильно-шлифовальным станком ТШ-2

Расположение составных частей точильного станка ТШ-2

Спецификация составных частей и органов управления точильно-шлифовальным станком ТШ-2

1. Тумба - ТШ-2.00.0.010.2.00
2. Кронштейн - ТШ-1.50.1.000.0.00
3. Кожух левый - ТШ-2.00.0.030.1.00, Кожух правый ТШ-2.00.0.040.1.00
4. Крышка - ТШ-2.00.0.060.1.00
5. Подручник - ТШ-2.00.0.050.1.00
6. Подручник - ТШ-2.00.0.050.1.00
7. Кронштейн - ТШ-2.00.0.070.0.00
8. Кронштейн - ТШ-2.00.0.070.0.00
9. Коробка - ТШ-2.00.0.020.0.00
10. Электрооборудование
• исполнение базовое - ТШ-2.80.0.000.0.00
• исполнение 10 - ТШ-2.80.0.000.0.00-01
• исполнение 01 - ТШ-2.80.0.000.0.00
11. Кнопка "Стоп"
12. Кнопка "Пуск"
13. Светильник НКП03-60-003УХЛ4 ТУ3.62-00214267-088-00

Электрооборудование точильного станка ТШ-2

На станках установлены:

• электродвигатель М1, работающий в режиме трехфазного включения
• вводный автомат QF1
• пускатель электромагнитный КМ1
• кнопка пуск SB2
• кнопка стоп SB1

Вся аппаратура размещена в нише подставки (тумбы) на панелях. Ввод питающих проводов производится через отверстие в задней стенке подставки (тумбы) к вводному выключателю QF1.

Схема электрическая точильно-шлифовального станка ТШ-2 (исполнение 10)
