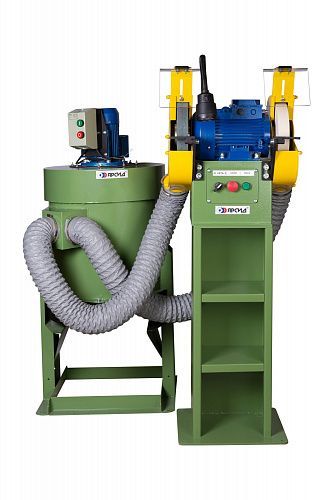

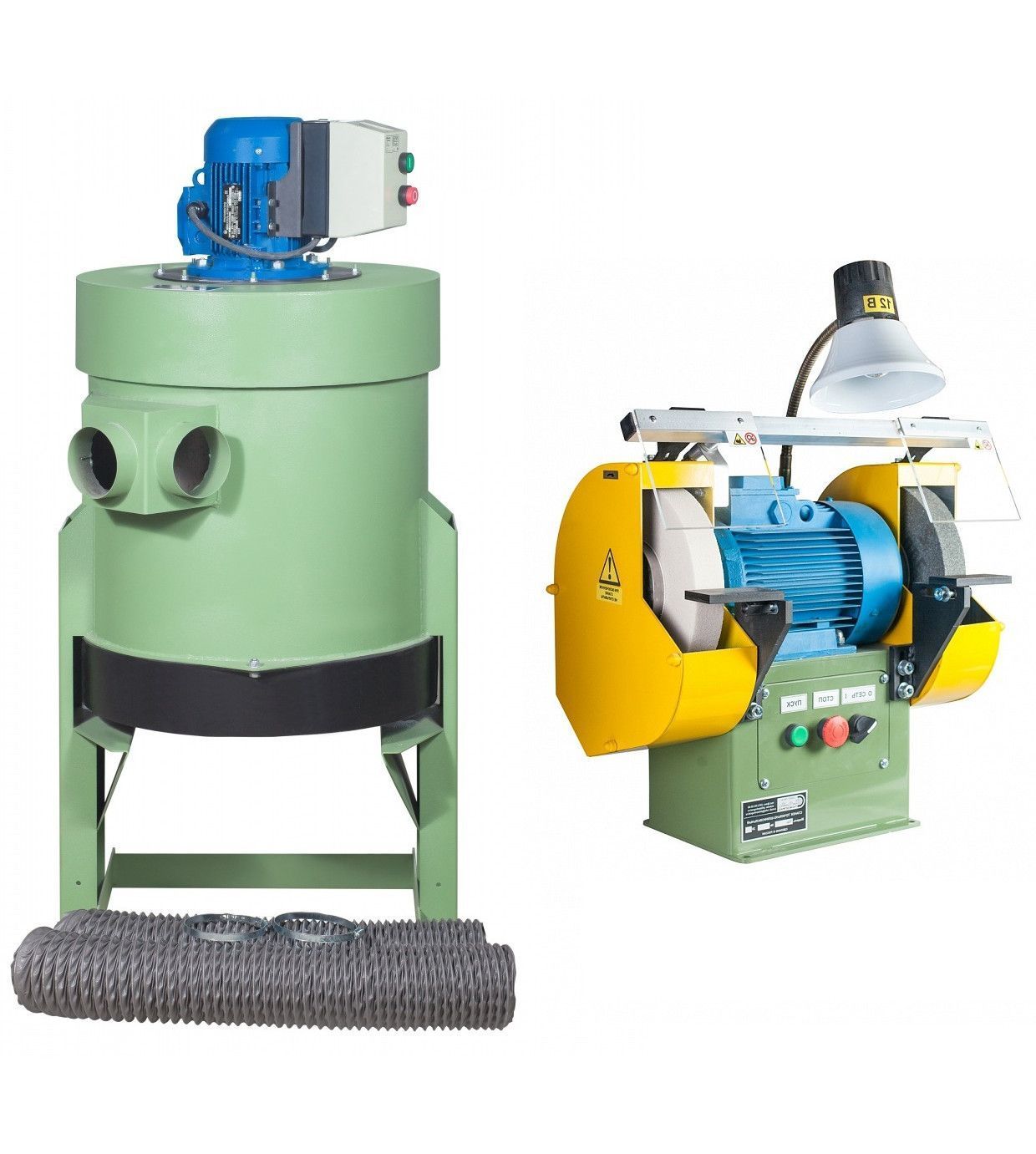

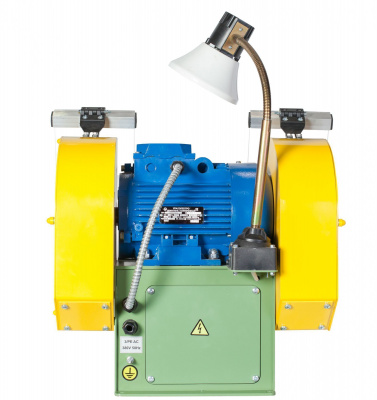

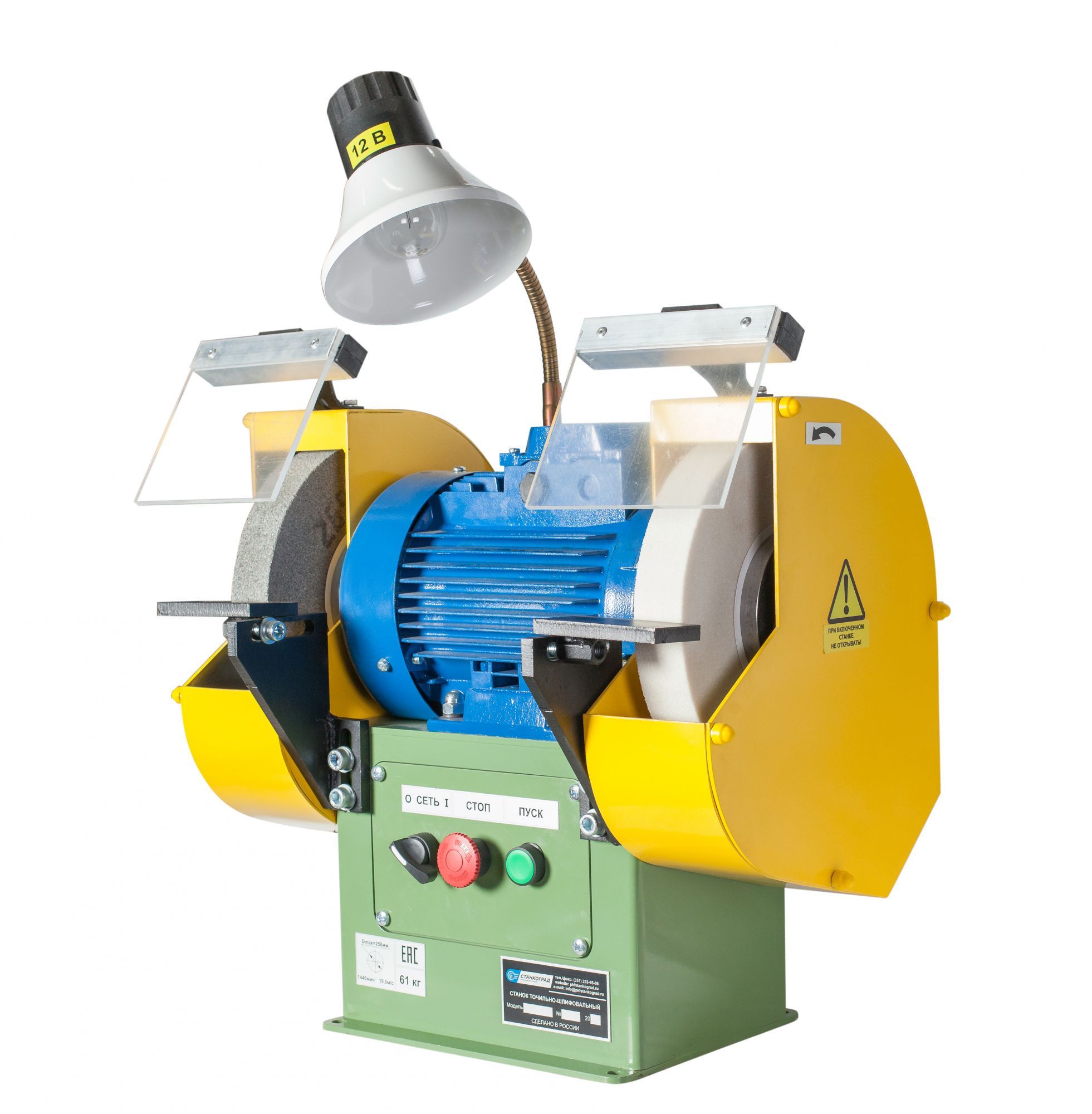

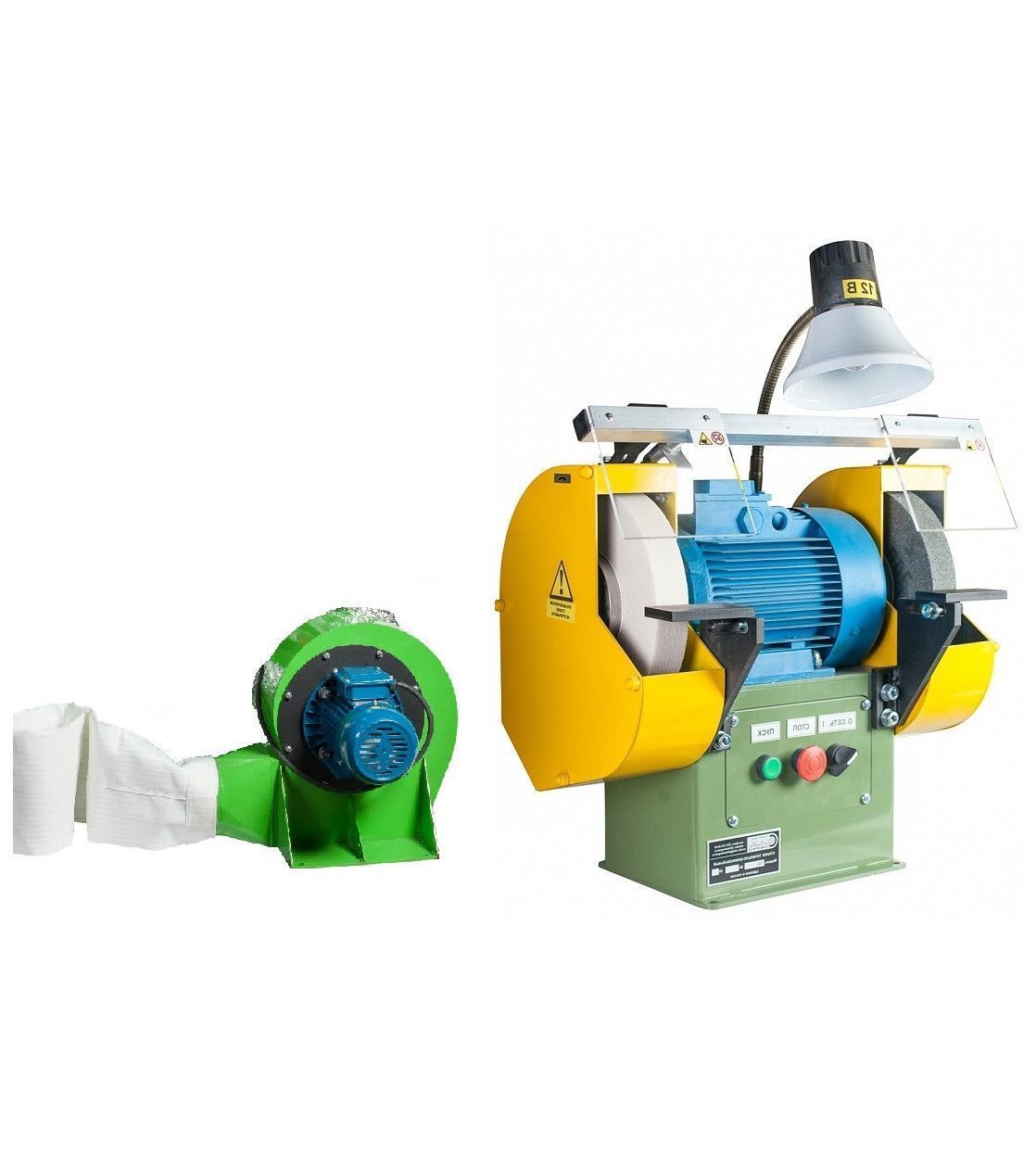

Станок точильно-шлифовальный ТШ 1.25 с пылесосом ПЦ-750/У

• различных слесарных работ (снятия заусенцев, снятия фасок, обдирки и т.п.)
• заточки различных видов станочного инструмента (резцы, сверла, фрезы и т.п.)
• заточки слесарного инструмента

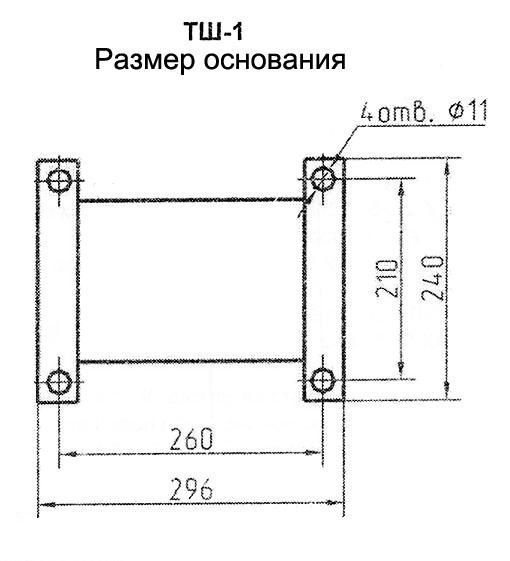

Общая компоновка точильного станка ТШ-1

Станок ТШ-1 состоят из сварной тумбы 1, на которой установлен электродвигатель. К тумбе крепятся винтами два защитных кожуха.

Установка подручников 5 и 6 в требуемом положении производится перемещением их в пазах кронштейнов 7 и 8, которые, в свою очередь, крепятся к подставке (тумбе) и могут перемещаться относительно нее.

На валу электродвигателя имеются планшайбы для установки кругов. Крепление кругов см. рис. 2. Перечень органов управления и графических символов приведен в табл. 5.

Обработка изделий на станке тш1

Перед началом работы произвести правку кругов.

Для смены круга на станке мод. ТШ-1 снять крышку кожуха, отвернуть фланец, снять круг. Новый круг установить в обратном порядке. При установке узких кругов на станок используются проставки Н=8 мм и Н=12мм.

• Для кругов Н=50 мм проставка не устанавливается;
• Для кругов Н=32...40 мм устанавливается проставка Н=8 мм;
• Для кругов Н=20 мм устанавливаются проставки Н=12 мм;
• Для кругов Н=10...16 мм устанавливаются обе проставки.

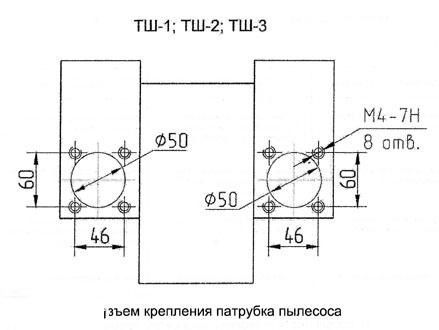

Для подключения пылеотсасывающего агрегата на станке имеется разъем крепления патрубка (см. рис.6):

• на станке модели ТШ-1 разъемы расположены на задних стенках кожухов;
• на станке модели ТШ-2 разъем расположен на задней стенке тумбы.

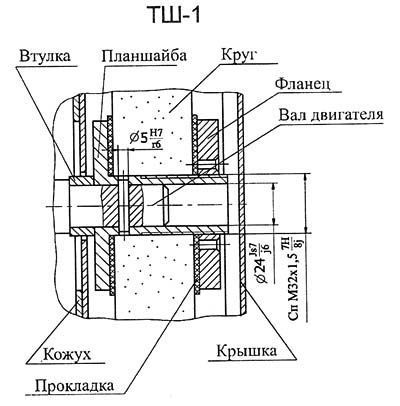

Крепление шлифовального круга точильно-шлифовального станка ТШ-1

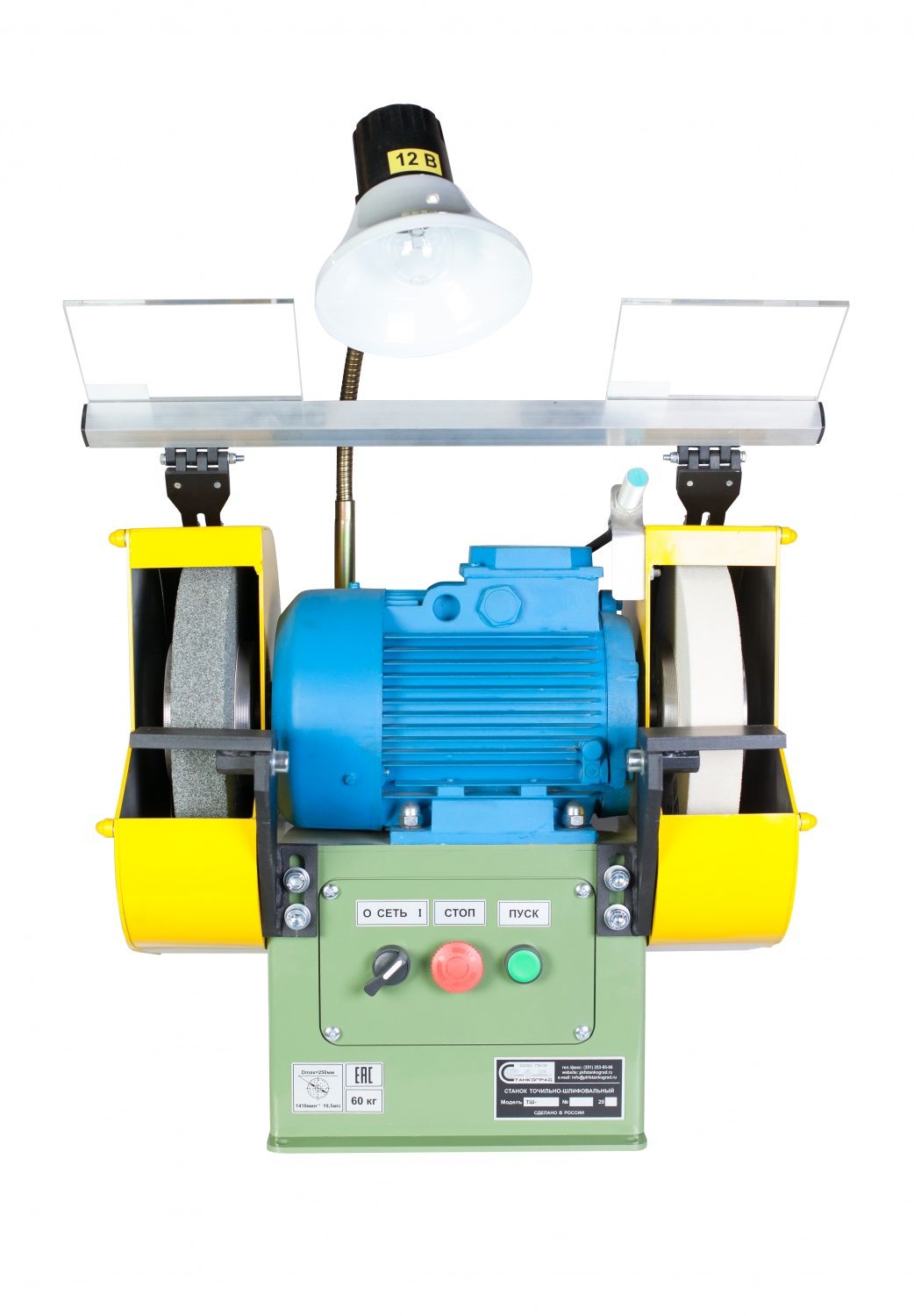

Расположение составных частей и органов управления точильно-шлифовального станка ТШ-1

Спецификация составных частей и органов управления точильно-шлифовальным станком ТШ-1

1. Тумба - ТШ-1.20.0.000.0.00
2. Кронштейн - ТШ-1.50.1.000.0.00
3. Кожух левый - ТШ-1.10.0.000.0.00, Кожух правый ТШ-1.10.0.000.0.00-01
4. Крышка - ТШ-1.40.0.000.0.00
5. Подручник - ТШ-2.50.0.000.0.00
6. Подручник - ТШ-2.50.0.000.0.00
7. Кронштейн - ТШ-2.00.0.209.1.00
8. Кронштейн - ТШ-2.00.0.209.1.00
9. Коробка
10. Электрооборудование
• исполнение базовое - ТШ-2.80.0.000.0.00
• исполнение 10 - ТШ-2.80.0.000.0.00-01
• исполнение 01 - ТШ-1.80.0.000.0.00
11. Кнопка "Стоп"
12. Кнопка "Пуск"
13. Светильник НКП03-60-00ЗУХЛ4 ТУЗ.62-00214267-088-00

Электрооборудование точильного станка ТШ-1

На станках установлены:

• электродвигатель М1, работающий в режиме трехфазного включения
• вводный автомат QF1
• пускатель электромагнитный КМ1
• кнопка пуск SB2
• кнопка стоп SB1

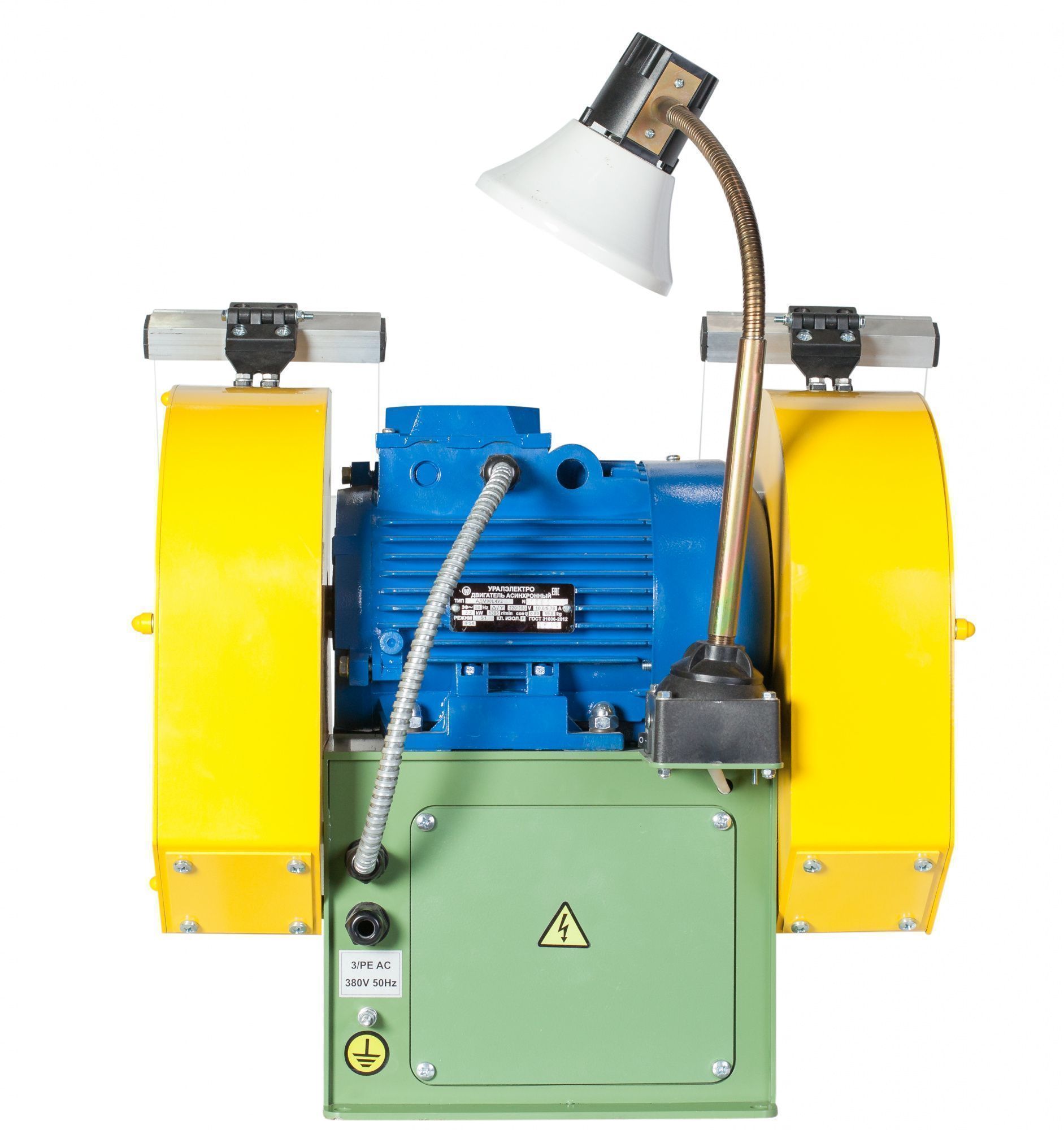

Вся аппаратура размещена в нише подставки (тумбы) на панелях. Ввод питающих проводов производится через отверстие в задней стенке подставки (тумбы) к вводному выключателю QF1.

Подключение станка к электросети

1. счетчик электроэнергии должен быть установлен не ниже, чем на 10А.
2. снять панель управления, отсоединить вводной выключатель QF1 и подсоединить питающие провода сети к водным клеммам выключателя. Заземляющий провод питающей сети подсоединить к заземляющей клемме внутри ниши подставки (тумбы) станка (РЕ).
3. Произвести пробный пуск электродвигателя кратковременным включением его в сеть без нагрузки.
4. Проверить направление вращения кругов. При необходимости поменять фазировку электродвигателя.

Схема электрическая точильно-шлифовального станка ТШ-1 (исполнение 10)
