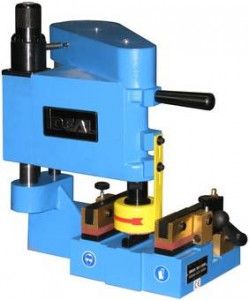

Станок для зачистки швов ленточных пил Ideal-Werk SMH 060

Зачистные станки SMH и SMP предназначены для снятия грата со сварного шва ленточной пилы после сварки. Станками SMH, SMP комплектуются участки сварки ленточных пил в кольцо на стыкосварочных машинах IDEAL BAS, BSS и BLS.

Технология:

Сваренная ленточная пила вставляется в губки прижимов (с ручным или пневматическим приводом, в зависимости от модели) с расположением шва под инструментом – абразивным кругом – с центровкой над U-образным упором. После зажатия пилы в губках прижимов, станок включается переключателем на двигателе и оператор, с помощью рукоятки, производит возвратно-поступательные движения, перемещая вращающийся абразивный круг («чашка») над швом пилы. Прецизионная подача абразивной чашки производится второй рукояткой с насечкой (либо маховичком на больших моделях) с отношением доли миллиметра на оборот, гарантируя, что основное тело полотна не будет затронуто. Шпиндель на моделях SMP 120 и SMP 320 имеет малый угол наклона по отношению к направляющим, по которым перемещается шпиндель с инструментом (абразивным чашеобразным кругом), также для гарантии, что зачистка производится только краем чашки. Грат зачищается всего лишь за несколько ходов. В технологии зачистки грата немаловажную роль играет и сам абразивный круг - прочность связующего и размер зерна. При неправильном подборе, возможно повторный разогрев шва и ухудшение его прочностных характеристик.

Диапазоны:

IDEAL-Werk выпускает станки для зачистки грата со сварного шва ленточной пилы для организации комплектных сварочных участков на базе своих стыкосварочных машин IDEAL BSS, IDEAL BAS, IDEAL BLS для максимальной ширины пил – от 60 мм до 320 мм.

  Модификации и комплектация

Модификации зачистных станков IDEAL SMH снабжены прижимами с ручным рычажным приводом. Модели SMP – с пневматическими прижимами с управлением от педали. Все модели предназначены для установки на столах.
