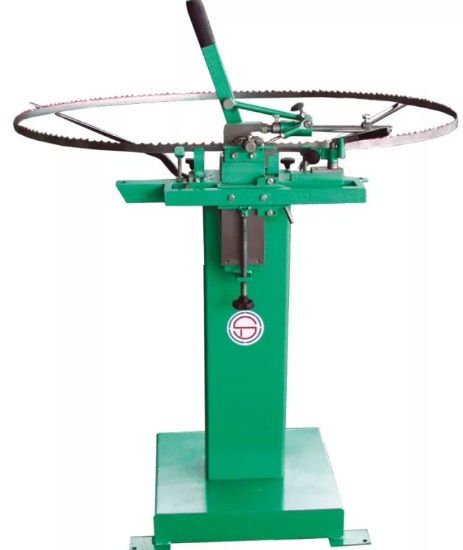

Станок для разводки ленточных пил Drozdowski RWV
Станок предназначен для разводки зубьев ленточных пил.
Станок рекомендуется для лесопильных производств, мебельных и столярных комбинатов, которые используют ленточные бревнопильные и делительные станки.
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|
РУЧНОЙ РЕЖИМ РАЗВОДКИ За один ход рукоятки приводится в движении толкатели подачи пилы и развода зубьев.
|
|
ТОЛКАТЕЛИ РАЗВОДА ЗУБЬЕВ Развод одновременно двух зубьев осуществляется специальными твердосплавными поворотными пластинами. Дополнительные разводные пластины обеспечивают жесткость основания зуба пилы в момент развода. Конструкцией станка предусмотрено два типа развода зубьев:
|
|
ИНДИКАТОР ВЕЛИЧИНЫ РАЗВОДА Величина развода определяется индикатором часового типа. |
|
Длина пильного полотна, мм
|
5100 |
|
Ширина пильного полотна, мм
|
20 - 80 |
|
Толщина пильного полотна, мм
|
0,9 - 1,3 |
|
Габаритные размеры, мм
|
450х150х300 |
|
Масса, кг
|
11 |
