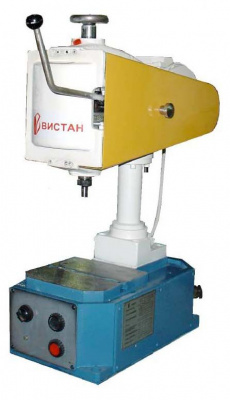

Резьбонарезной станок Вистан ВСН-12
510 414 ₽
-
+
В корзину
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
Настольный сверлильный резьбонарезной станок ВСН-12 - резьбонарезной станок, который предназначен для нарезания правозаходних метрических резьб машинно-ручными метчиками в условиях индивидуального пользования.
Особенности:
- Уникальная резьбонарезная головка с приводом одним клиновым ремнем и одной лишь рукояткой управления.
- Перемещение выдвижной пиноли на ВСН-12.
- Нарезание глухих резьб производится по регулируемым упорам, ограничивающим ход шпинделя на длину нарезаемой резьбы.
- Ввод режущего инструмента (метчика) производится вручную.
- Автоматический реверс направления вращения обратного хода происходит с помощью специальных муфт.
- Электрооборудование с устройством защитного отключения, обеспечивающего безопасность.
Принцип работы резьбонарезного станка ВСН-12

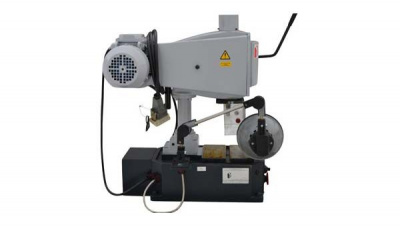

От шкива электродвигателя через верхнюю ветвь ремня вращение передается на верхний шкив шпинделя, через нижнюю ветвь ремня вращение передается на нижний шкив шпинделя. Таким образом шкивы вращаются в разных направлениях и являются половинами, соответственно верхней и нижней конусных муфт, жестко закрепленных на шпинделе. Шкивы установлены через подшипники качения на втулку, свободно перемещающуюся в осевом направлении по шпинделю при помощи рукоятки. При перемещении рукоятки вниз включается нижняя конусная муфта и шпиндель получает вращение рабочего хода. Включение холостого хода происходит от пружины. Натяжение клинового ремня осуществляется роликом.
Регулировка резьбонарезного станка ВСН-12
- Настройка величины осевого хода шпинделя осуществляется винтами 6;
- Регулирование натяжения ремня - отпустить болт крепления вилки 4 (на которой смонтирован механизм натяжения), установить ремень на нужную ступень. Регулировку натяжения производят со стороны кожуха 1, прикрепляя к середине ремня проволоку диам. 0,5-0,6 мм, к которой прикладывают усилие 7Н (для нового ремня) или 5Н (для приработанного ремня).
Характеристики
|
Размеры раб. поверхности стола, мм
|
200х200 |
|
Диапазон скоростей шпинделя, об/мин
|
856 |
|
Макс. Ø нарезаемой резьбы (сталь), мм
|
М3-М8 |
|
Расстояние от оси шпинделя до колонны, мм
|
155 |
|
Ход пиноли шпинделя, мм
|
30 |
|
Мощность двигателя, кВт
|
0.55 |
|
Напряжение питания, В
|
3x380 |
|
Габаритные размеры, мм
|
730х362х718 |
|
Масса, кг
|
93 |
- Станок в сборе;
- Патрон сверлильный 10-В16 (ГОСТ 8522-79);
- Оправка 2 шт.;
- Светильник.
