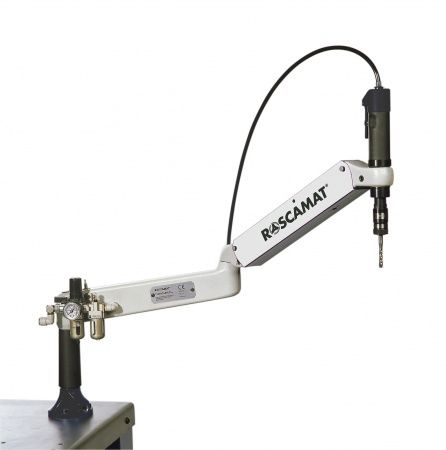

Пневматический резьбонарезной манипулятор Roscamat 200
Станок состоит из балансирной подвижной составной консоли, имеющей возможность вращения вокруг вертикальной опоры. Наличие балансира, представляющего собой газовый амортизатор, а также подвижной консоли, состоящей из двух частей, позволяет всегда удерживать шпиндель строго перпендикулярно обрабатываемой поверхности. Шпиндель имеет быстроразъемное соединение, а вращение шпинделя происходит за счет сжатого воздуха. Воздух подается к шпинделю через станцию воздухоподготовки, установленную на консоли. Метчики или плашки вставляются в шпиндель при помощи специальных быстросъемных держателей инструмента.
Резьбонарезные станки ROSCAMAT 200 могут оснащаться двигателями TSVII двух типов. Каждый тип имеет свою скорость вращения и рассчитан на определенный диапазон резьб.
|
Диапазон скоростей шпинделя, об/мин
|
350 |
|
Макс. Ø нарезаемой резьбы (сталь), мм
|
М16 |
