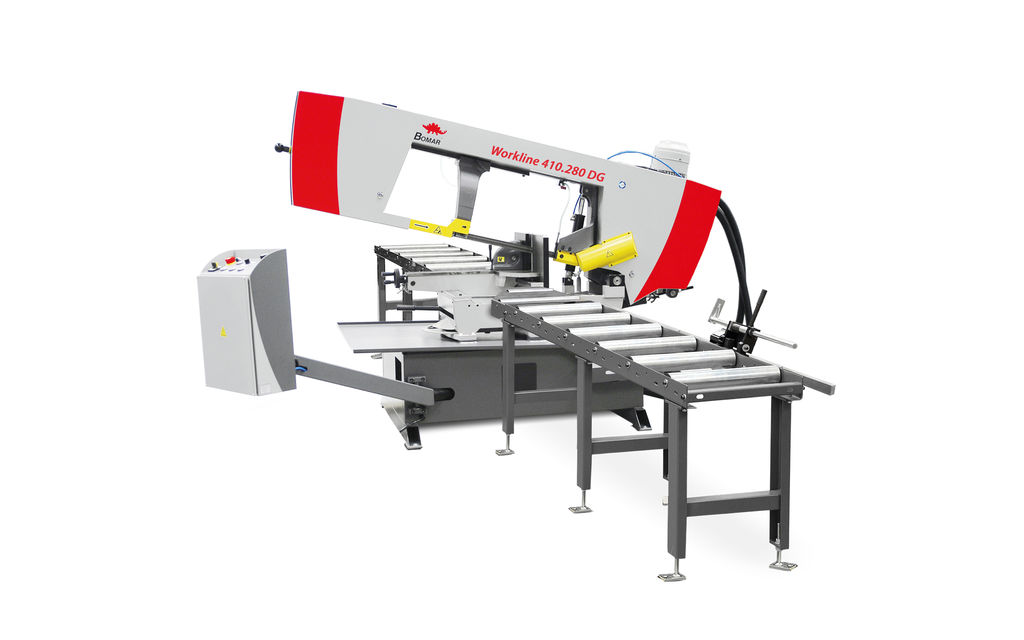

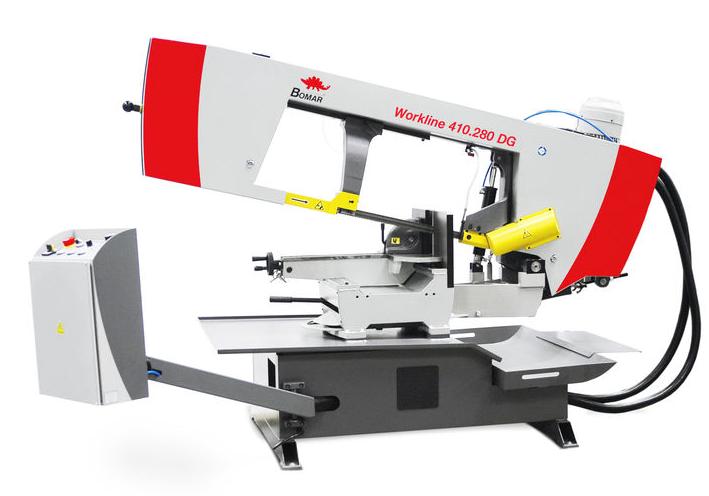

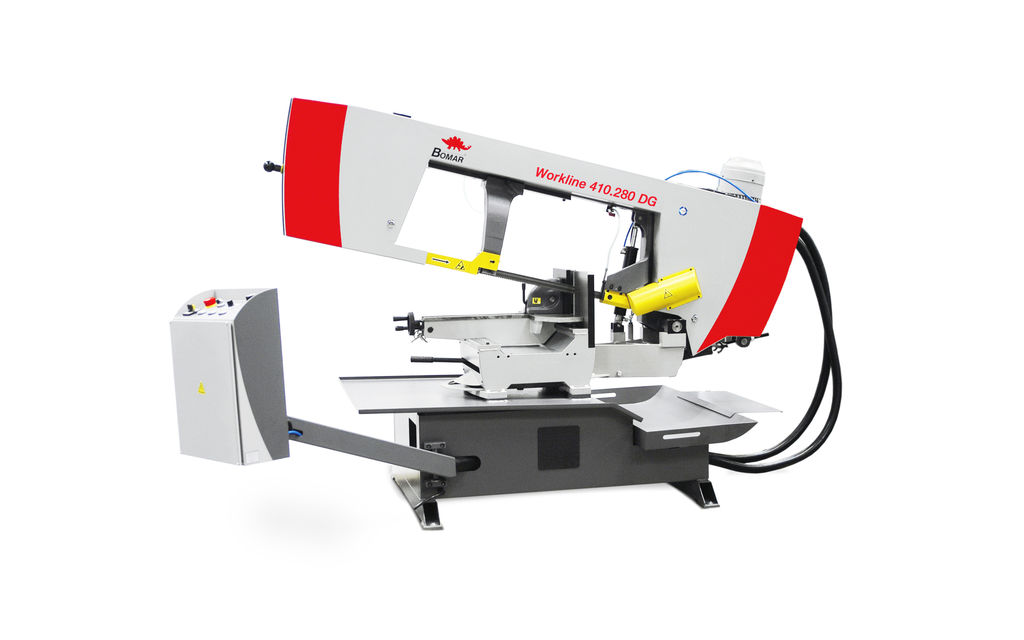

Ленточнопильный отрезной станок Bomar Workline 410.280 DG

Ленточно-пильный отрезной станок Workline 410.280 DG - отрезной станок с возможностью резки под углом (поворот пильной рамы в две стороны), оптимальное соотношение цены и качества.

Ленточно-пильный отрезной станок Workline 410.280 DG может оборудоваться большим количеством приспособлений, которые позволяют получить на базе этой модели гидравлическую полуавтоматическую установку.

Ленточно-пильный отрезной станок Workline 410.280 DG  имеет твердосплавные направляющие ленточной пилы, приспособлен для полотна пилы шириной 27 мм (34 мм для модели WorkLine 510.350 DG), имеет приводную щетку для очистки пилы от стружки, быстрозажимные тиски для крепления заготовки. На ленточнопильном станке легко выполняется настройка угла установки пильной рамы для резки под углом от -45° до +60°. Опускание пильной рамы к заготовке происходит за счет веса пильной рамы, скорость подачи регулируется с помощью гидравлики; регулировка производится с панели управления, расположенной на передней части станка.

Особенности:

• Направляющие пилы изготовлены из твердосплавного материала, что обеспечивает жёсткий и точный ход пилы при раскрое материала.
• Пульт оператора эргономичен и прост для лёгкого и удобного управления станком.
• Щетки очистки работают синхронно со скоростью ленточного полотна.
• Мерная линейка угла поворота находится на передней части станка, на виду у оператора.
• Зажимные тиски с линейными направляющими крепятся на массивном столе для надёжной фиксации заготовок.
• Резервуар оборудованный решеткой для лёгкого отделения стручки от СОЖ.
• Быстрозажимной эксцентрик для фиксации заготовки.
• Точная настройка тисков.
• Зажимная система тисков прижимает заготовку не только к вертикальным тискам, но и к горизонтальной поверхности стола, что увеличивает надёжность фиксации.

Основание станка

Основание станка представляет из себя сварную конструкцию, устойчивую к вибрациям, со встроенной системой подачи СОЖ.

Пильная рама

Мощная сварная конструкция пильной рамы устойчива к вибрациям и гарантирует тихий и точный раскрой.

Поворотный модуль

Пильная рама крепится на поворотном модуле, включающим износоустойчивые элементы.

Угловые повороты

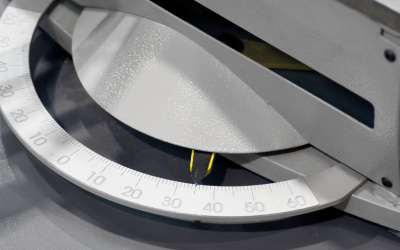

Поворот пильной рамы производится вручную. Угол поворота находится в диапазоне от -60° влево до +60° вправо. Угол поворота отображается на хорошо читаемой угловой шкале с крупной указательной стрелкой. Угол поворота виден прямо с позиции оператора.

Тиски

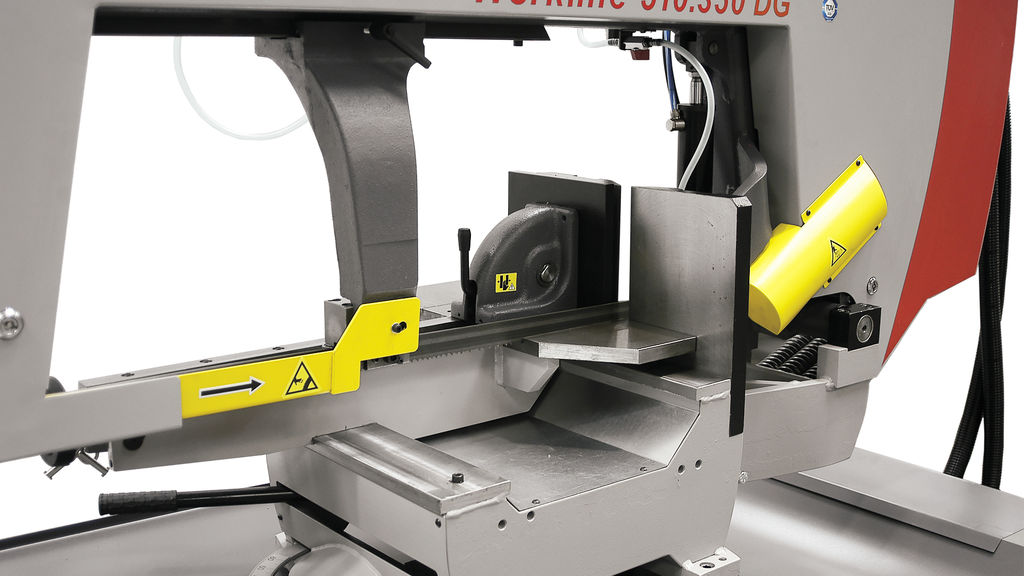

Специальные ручные зажимные тиски позволяют прилагать давление на заготовку не только в горизонтальной, но и в вертикальной плоскости. Тиски имеют функцию быстрой переналадки, т. е. изменения положения тисков относительно размеров заготовки, что очень полезно при работе с заготовками разных габаритов.

Натяжение ленточного полотна

Натяжение ленточного полотна производится механическим путем вручную. Концевой выключатель, установленный на пильной раме, следит за натяжением полотна и его целостностью, таким образом, при слабом натяжении или разрыве ленточного полотна станок немедленно отключается от сети электропитания.

Направляющие ленточного полотна

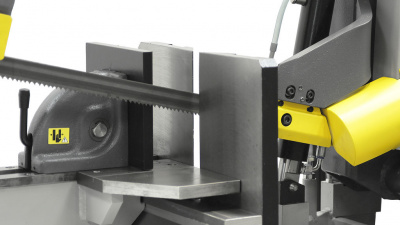

Ленточное полотно движется по шкивам и проходит через направляющие блоки, расположенные по обе стороны зоны резания. Точное направление пильного полотна обеспечивается за счет твердосплавных направляющих и подшипников, установленных на двух направляющих блоках. Правый блок зафиксирован, левый блок перемещается вручную. Положение левого блока регулируется в зависимости от ширины заготовки для обеспечения максимальной жёсткости полотна в зоне реза.

Двигатель

Станок оснащен двигателем, червячным редуктором. Скорость перемещения пильного полотна регулируется посредством частотного преобразователя и регулятора, расположенного на панели управления.

Скорость опускания пильной рамы

Скорость опускания пильной рамы устанавливается посредством регулировочного гидравлического клапана, расположенного прямо на пульте управления станка. Движение пильной рамы вниз происходит под действием сил гравитации, пильная рама опускается под собственным весом, но с помощью гидравлического цилиндра контролируется скорость опускания. Подъем пильной рамы осуществляется вручную.

Элементы контроля

Все элементы управления находятся на панели управления, расположенной с фронтальной стороны станка.

Пульт управления расположен на поворотной штанге

Панель управления Workline DG с основными устройствами управления: стоповая кнопка, кнопка цепи безопасности, основной выключатель, кнопки старт-стоп, регулятор скорости перемещения полотна, регулятор скорости опускания пильной рамы, переключатель выбора режима подачи СОЖ, кнопка быстрого опускания пильной рамы к заготовке. Опционально - кнопка включения лазерной подсветки линии реза

Углы резания

0°	280 мм	410×280 мм	410×280 мм	280×280 мм	150 мм	150×150 мм
45° R	280 мм	310×150 мм	260×280 мм	270×270 мм
45° L	210 мм	205×100 мм	175×280 мм	190×190 мм
60° R	280 мм	330×100 мм	290×280 мм	280×280 мм
60° L	220 мм	225×100 мм	170×280 мм	210×210 мм
