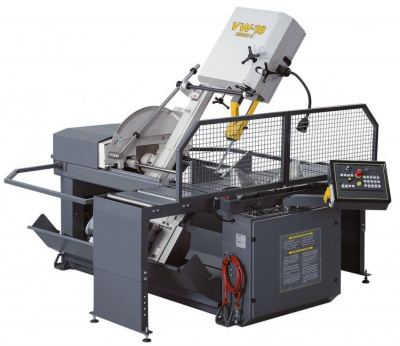

Ленточнопильный отрезной станок Hydmech VW18

Станина станка – спроектирована и изготовлена из стальных компонентов, соединенных электросваркой, что обеспечивает максимальную жесткость и устойчивость. Каретка с пильной рамой перемещается посредством высококачественных направляющих качения и подшипников. В станине имеется встроенный бак для СОЖ вместимостью 12 галлонов. В ручном режиме - на экране управляющего интерфейса отображаются данные скорости перемещения и степени натяжения режущего полотна. Все механизированные функции могут контролироваться с помощью переключателей ручного управления и кнопок. В полуавтоматическом режиме - на светодиодном экране управляющего интерфейса отображаются данные скорости перемещения и степени натяжения режущего полотна, скорости подачи, и количестве обработанных деталей. В данном режиме такие операции, как: разжим и зажим губок тисков, пуск режущего полотна, резание материала и отвод/останов режущего полотна осуществляются автоматически. Можно задать язык, на котором будет отображаться информация на экране. Пильная рама - наклонная пильная рама с возможностью легкого позиционирования вручную. Точное позиционирование на угол от 60º влево до 60º вправо, наличие угловой шкалы для удобства считывания данных углового положения, а также ограничителей для предотвращения перемещения на угол более 60° Двигатель мощностью 4,7 кВт - мощный редуктор и двигатель мощностью 6,5 л. с., с преобразователем переменного тока. Скорость перемещения режущего полотна легко регулируется на панели управления, а широкий диапазон скоростей позволяет эффективно обрабатывать различные типы материалов. Привод полотна - управление двигателем привода режущего полотна осуществляется посредством преобразователя переменного тока производства компании Mitsubishi. Это обеспечивает плавную работу привода и бесступенчатое регулирование скорости перемещения полотна от 65 до 385 футов/мин. Привод подачи пильной рамы – гидравлический привод управления с возможностью регулирования скорости и усилия подачи. Шкивы полотна – шкивы размером 19” изготовлены из высококачественного чугуна и, наряду с валом редуктора, оснащены износостойкими подшипниками. Регулируемая наклонная пильная рама – пильная рама с наклоном 3 градуса (НОВАЯ регулируемая пильная рама с возможностью резки под углом 90 градусов и настройки на резку под углом наклона 3 градуса) – путем регулировки наклона пильной рамы на данном станке можно резать под углом 90 градусов или углом наклона 3 градуса. На станках новой серии VW18 II в стандартную комплектацию входит быстросменная стойка. Такая функциональная возможность позволяет установить стойку с пильной рамой либо вертикально под углом 90 градусов, либо под наклоном 3° вперёд. Направляющие полотна – представляют собой сменные твердосплавные вставки, устанавливаемые в два высокопрочных чугунных кронштейна для направляющих, и обеспечивают точность обработки +/- 0,002” на погонный дюйм длины материала. Кронштейн для направляющей с механическим регулированием, расположенный на стороне натяжного шкива, позволяет легко регулировать требуемый зазор между направляющими. Тиски - Станок оборудован двумя гидравлическими тисками с полным ходом: одни – на стороне загрузки, вторые – на стороне выгрузки. Каждыми тисками можно управлять по отдельности, используя кнопки на панели управления. Приводная щётка для очистки полотна – проволочная щетка размером 3” с приводом от шкива полотна поддерживает чистоту впадин между зубьями режущего полотна, что способствует максимальному увеличению качества и продолжительности его функционирования. Система натяжения полотна – позволяет механически регулировать степень натяжения режущего полотна. Позволяет быстро и легко ослабить полотно при необходимости его замены. Индикатор натяжения полотна расположен на панели управления. Система подачи СОЖ – СОЖ нагнетается центробежным насосом, погруженным в бак для СОЖ вместимостью 12 литров, и обильно подается через направляющие сопла с твердосплавным покрытием. Для регулировки потока подаваемой СОЖ предусмотрен кран. Гидравлическая система – жидкость под давлением нагнетается гидравлическим насосом. За счет усилия, возникающего при подаче под давлением гидравлической жидкости, поток которой распределяется с помощью трехпозиционных распределителей, осуществляются такие операции как: зажим и разжим тисков, подвод/отвод пильной рамы. Разработанная компанией Hyd-Mech система прямой вертикальной подачи вниз - Позволяет с легкостью регулировать и скорость подачи пильной рамы, и усилие резания. Имеющаяся на станке схема с рекомендациями по настройке содержит данные о скорости перемещения полотна, шаге зубьев пилы, скорости подачи и усилию подачи. Имеется функция быстрого подвода пильной рамы для возможности осуществления быстрой наладки. Электрическая система – компоненты электрического управления находятся в электрошкафу, расположенном в передней части станка. Переключатели ручного управления находятся на поворотной панели управления, расположенной в передней части станка. Все электрические компоненты и провода аккуратно распределены и промаркированы, что позволяет с лёгкостью найти нужный компонент при устранении неисправностей. Органы управления - Новый стиль. Удобно расположены на поворотной панели управления в передней части станка. С помощью кнопок оператор может вручную управлять всеми функциями станка, в том числе аварийным остановом. Аварийный выключатель при поломке режущего полотна – за счет реагирования на изменение натяжения полотна данный выключатель срабатывает, если во время работы станка произошла поломка режущего полотна. В результате происходит останов станка. Защитные ограждения – в целях предотвращения травмирования оператора во время обработки в передней части станка установлены два защитных ограждения. При открытии одного из защитных ограждений во время работы станка сработает концевой выключатель, что приведет к останову двигателя привода пилы. Роликовые конвейеры – станок оснащен одним загрузочным и одним разгрузочным роликовым конвейером типа K210. Длина каждого конвейера составляет 700 мм. При необходимости использования конвейера большей длины см. ниже перечень устройств по дополнительному заказу.
