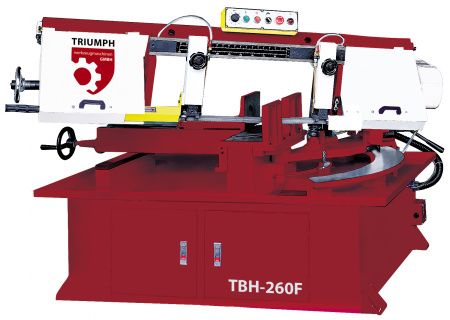

Ленточнопильный отрезной станок Triumph TBH-260F

Ленточнопильные станки по металлу служат для высокопроизводительной резки металлов, используемых в современном машиностроении: цветных, никелевых, титановых и других сплавов, а также высоколегированных и конструкционных сталей. Ленточнопильные станки используются для нарезки в размер труб, фасонного профиля и сплошного проката.

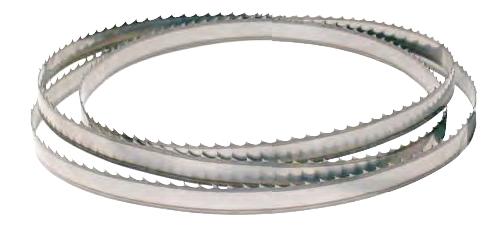

Режущим инструментом ленточнопильного отрезного станка является ленточная пила, сваренная в кольцо и натянутая на шкивах.

Преимущества резки на ленточнопильном станке:

• Высокая точность резки: 0,1 - 1,5 мм, отклонение от вертикали до 0,05 мм;
• Высокое качество поверхности реза;
• Малая ширина пропила (до 1,5 мм) экономит расход металла;
• Возможность резки пакетов заготовок.

Все виды заготовок: сплошные заготовки, сортовой прокат, трубы.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станки применяются на небольших производствах в штучном и мелкосерийном производстве, предназначены для распила инструментальных и нержавеющих сталей, цветных и легких металлов, как профилей, так и сплошных заготовок.

Опускание пильной рамы в ручных ленточнопильных станках осуществляется за счет мускульного усилия рабочего преодолевая усилие пружины.

В ручных станках опускание пильной рамы и резка происходит посредством собственного веса. Для регулировки скорости подачи пильной рамы применяется гидроцилиндр с дроссельным (перепускным) клапаном. Такая система называется еще гидроразгрузкой, она же обеспечивает подъем и стопорение рамы в верхней точке.

Оператор станка самостоятельно устанавливает, отмеряет и фиксирует заготовку при помощи тисков с ручным зажимом; пильная рама опускается под собственным весом, скорость опускания регулируется вручную или с выносного пульта управления.

Преимущества ручных ленточнопильных станков:

• Низкая стоимость при сохранении высокого качества реза, недорогое обслуживание и эксплуатация.
• Чаще всего на ручных станках возможна резка заготовок под углом, углы резки регулируются до шестидесяти градусов.

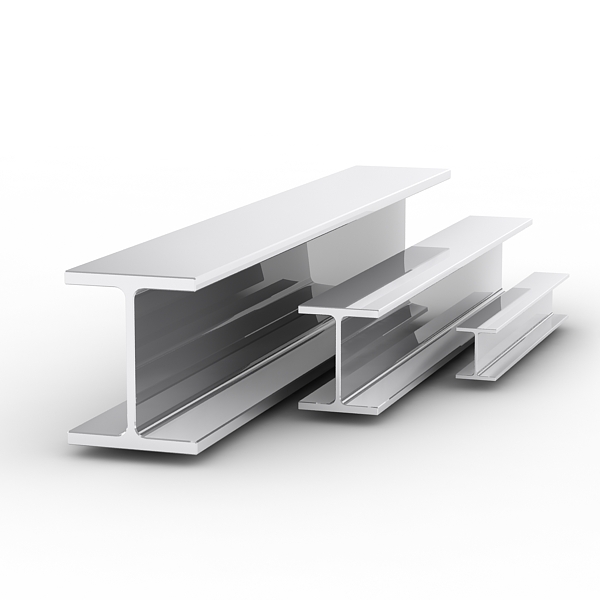

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

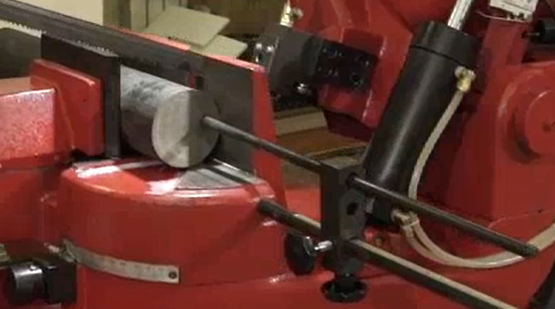

СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Станки данной серии предназначены для распила различных материалов под любыми углами. Оборудование характеризуется наличием дросселируемого гидравлического цилиндра подачи, который позволяет регулировать скорость подачи пильной рамки в зависимости от профиля и материала.

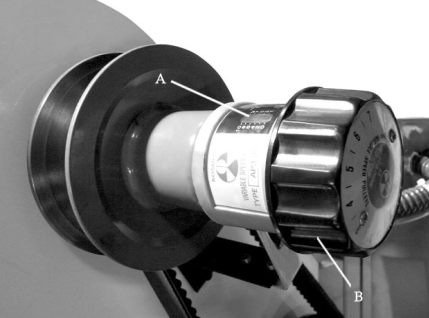

Все станки данной серии обладают большим диапазоном изменения скорости ленты, а также просты в управлении и обслуживании.
