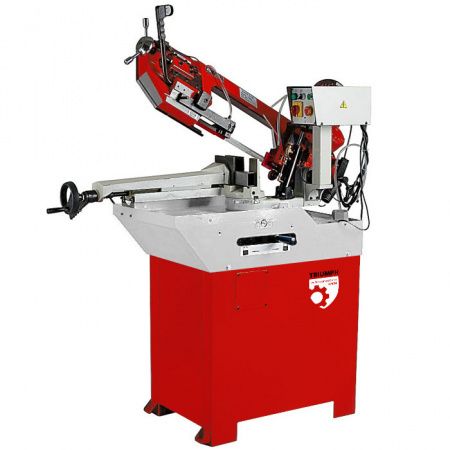

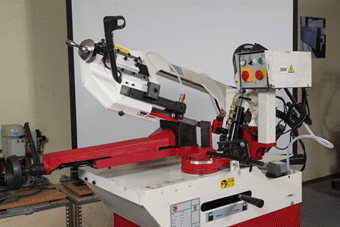

Ленточнопильный отрезной станок Triumph TBH-220F

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.

Описание

Ленточнопильные станки по металлу служат для высокопроизводительной резки металлов, используемых в современном машиностроении: цветных, никелевых, титановых и других сплавов, а также высоколегированных и конструкционных сталей. Ленточнопильные станки используются для нарезки в размер труб, фасонного профиля и сплошного проката.

Режущим инструментом ленточнопильного отрезного станка является ленточная пила, сваренная в кольцо и натянутая на шкивах.

Станки применяются на небольших производствах в штучном и мелкосерийном производстве, предназначены для распила инструментальных и нержавеющих сталей, цветных и легких металлов, как профилей, так и сплошных заготовок.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	ОПУСКАНИЕ ПИЛЬНОЙ РАМЫ И РЕЗКА В ручных станках опускание пильной рамы и резка происходит посредством собственного веса. Для регулировки скорости подачи пильной рамы применяется гидроцилиндр с дроссельным (перепускным) клапаном. Такая система называется еще гидроразгрузкой, она же обеспечивает подъем и стопорение рамы в верхней точке.
	ЦЕЛЬНОЛИТАЯ ПИЛЬНАЯ РАМА Позволяет максимально гасить возникающие в процессе резания вибрации, тем самым продлевая срок службы инструмента и станка в целом.

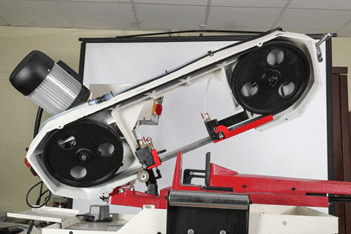

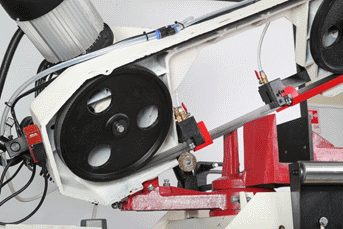

	ВЫСОКОКАЧЕСТВЕННЫЕ ЗАКАЛЕННЫЕ ШКИВЫ Обеспечивают долгий срок службы станка и инструмента.

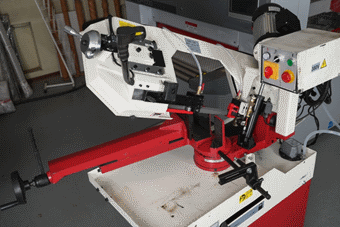

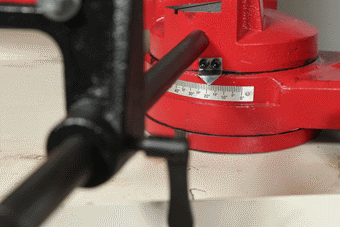

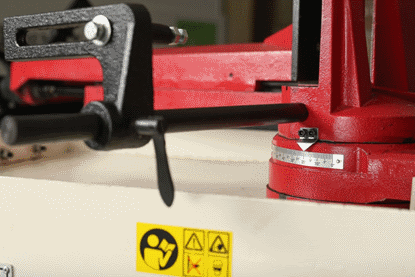

	ПОВОРОТНАЯ ПИЛЬНАЯ РАМА До 60° в одну сторону и до 45° в другую позволяет осуществлять распил заготовок под углом без перемещения заготовки. Основание рамы оснащено удобным транспортиром.

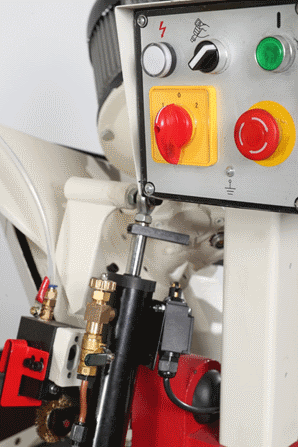

	ГИДРАВЛИЧЕСКИЙ ПРИВОД ОПУСКАНИЯ ПИЛЬНОЙ РАМЫ Позволяет регулировать скорость подачи при резании.

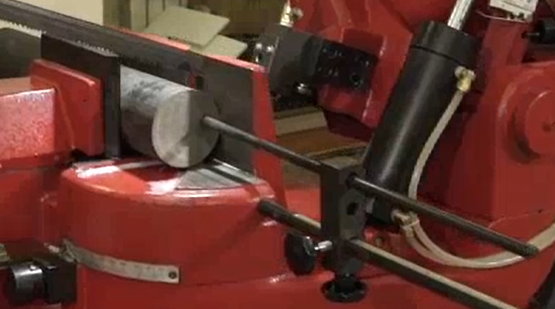

	ЛИНЕЙКА С УПОРОМ Для отмера заготовок.

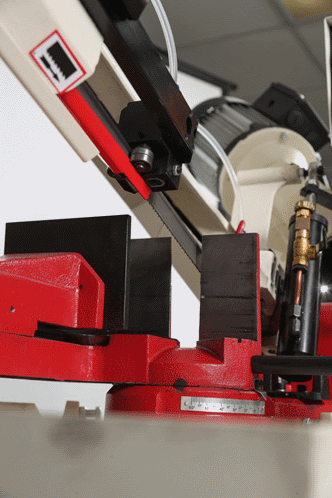

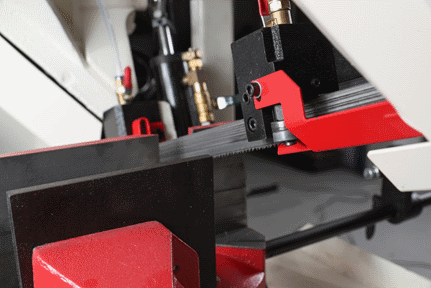

	ДВУХРЯДНЫЕ ШАРИКОВЫЕ ПОДШИПНИКИ На направляющих ленточного полотна.

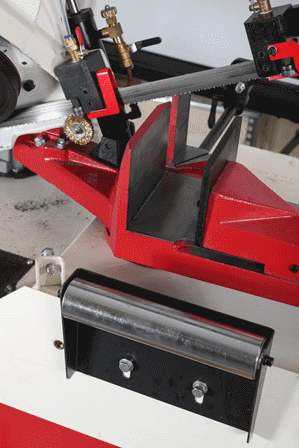

	СТОЛ ОБОРУДОВАН НАПРАВЛЯЮЩИМ РОЛИКОМ Для удобства перемещения заготовки и оснащения станка дополнительными рольгангами.
	2 СКОРОСТИ ВРАЩЕНИЯ ЛЕНТОЧНОГО ПОЛОТНА

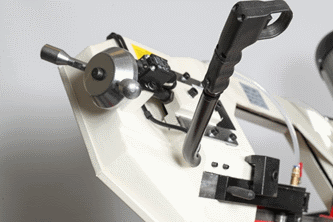

	МЕХАНИЧЕСКИЙ РЕГУЛЯТОР НАТЯЖЕНИЯ ЛЕНТОЧНОГО ПОЛОТНА
	БЫСТРОЗАЖИМНЫЕ ТИСКИ

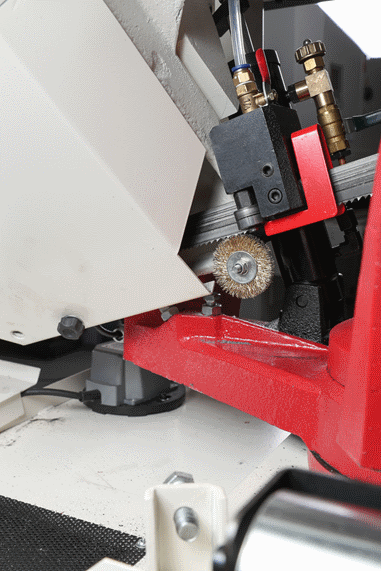

	ЩЕТКИ ДЛЯ ОЧИСТКИ ЛЕНТОЧНОГО ПОЛОТНА

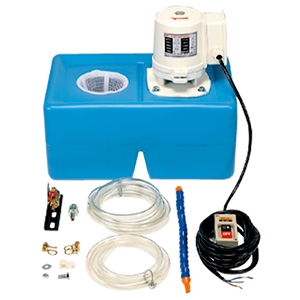

	ИНТЕГРИРОВАННАЯ СИСТЕМА ПОДАЧИ СОЖ

Характеристики

Макс. Ø разреза/пропила, мм	220
Макс. размер круглого профиля, мм	220
Макс. размер квадратного профиля, мм	220
Макс. размер прямоуг. профиля, мм	260 х 110
Механизм подачи заготовки	ручной
Мощность двигателей, кВт	1.1
Масса, кг	264

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

	Система подачи СОЖ.

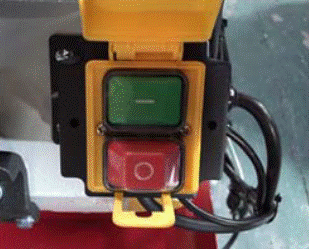

	Магнитный выключатель.
	Полотно ленточной пилы М42 – 1 шт.

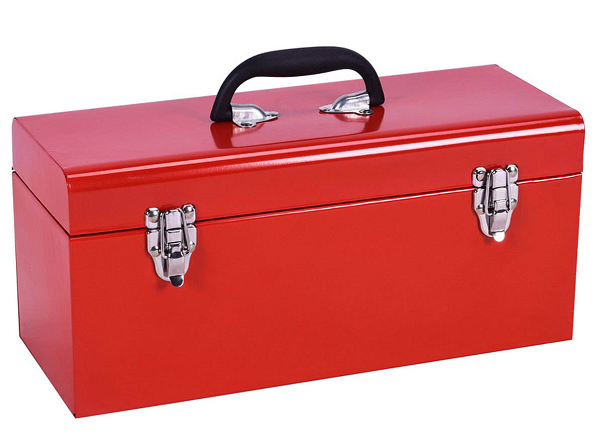

	Инструмент для обслуживания станка.
	Механический упор с линейкой для отмера заготовок.
	Поворотная пильная рама.

Развернуть

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Рольганги

Корзина
