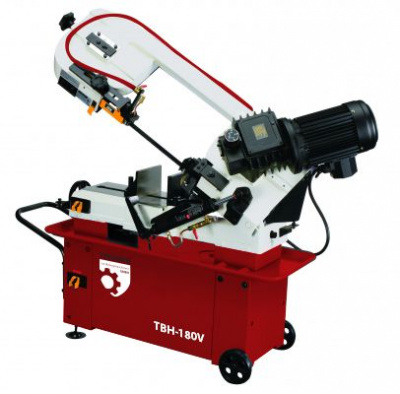

Ленточнопильный отрезной станок Triumph TBH-180V
Ленточнопильные станки по металлу служат для высокопроизводительной резки металлов, используемых в современном машиностроении: цветных, никелевых, титановых и других сплавов, а также высоколегированных и конструкционных сталей. Ленточнопильные станки используются для нарезки в размер труб, фасонного профиля и сплошного проката.
- Высокая точность резки: 0,1-1,5 мм, отклонение от вертикали до 0,05 мм
- Высокое качество поверхности реза
- Малая ширина пропила (до 1,5 мм) экономит расход металла
- Возможность резки пакетов заготовок
- Низкая стоимость при сохранении высокого качества реза, недорогое обслуживание и эксплуатация.
- Чаще всего на ручных станках возможна резка заготовок под углом, углы резки регулируются до шестидесяти градусов.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станки применяются на небольших производствах в штучном и мелкосерийном производстве, предназначены для распила инструментальных и нержавеющих сталей, цветных и легких металлов, как профилей, так и сплошных заготовок.
Заготовительные цеха в машиностроительной отрасли
Заготовительные цеха на листообрабатывающих предприятиях
Металлобазы
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|

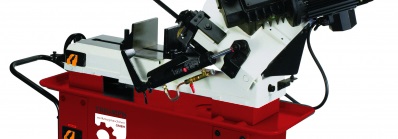

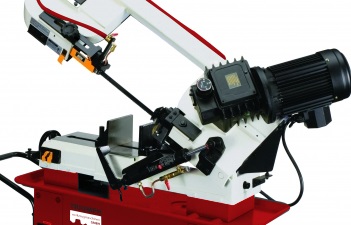

Консольный тип конструкции – рама закреплена в одной точке Подъем и опускание пильной рамы осуществляется в ручную оператором станка, для регулировки скорости опускания на раме установлен гидродемпфер. Регулировка скорости вращения – 3-х ступенчатый редуктор. |
|
Механический упор для отмера заготовок с метрической линейкой. Поворотные губки тисков до 45° позволяет осуществлять распил заготовок под углом. |
|
Система подачи СОЖ в зону резания |
|
В ручных станках опускание пильной рамы и резка происходит посредством собственного веса. Для регулировки скорости подачи пильной рамы применяется гидроцилиндр с дроссельным (перепускным) клапаном. Такая система называется еще гидроразгрузкой, она же обеспечивает подъем и стопорение рамы в верхней точке. |
|
|
Оператор станка самостоятельно устанавливает, отмеряет и фиксирует заготовку при помощи тисков с ручным зажимом; пильная рама опускается под собственным весом, скорость опускания регулируется вручную или с выносного пульта управления. |
|
|
Макс. Ø разреза/пропила, мм
|
180 |
|
Макс. размер круглого профиля, мм
|
180 |
|
Макс. размер прямоуг. профиля, мм
|
180 х 280 |
|
Механизм подачи заготовки
|
ручной |
|
Мощность двигателей, кВт
|
0.75 |
|
Габаритные размеры, мм
|
1270 х 445 х 990 |
|
Масса, кг
|
130 |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
|

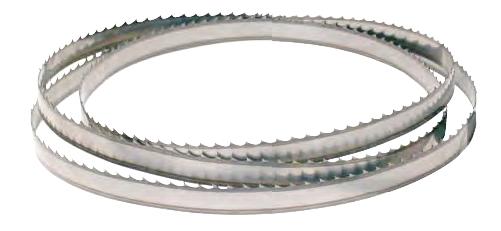

Полотно ленточной пилы М42 – 1 шт. |
|

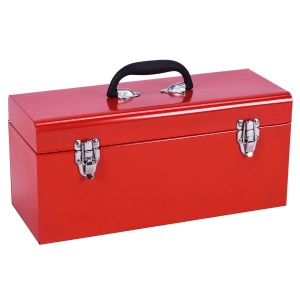

Инструмент для обслуживания станка |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
|
Устройство для пакетной резки заготовок |
