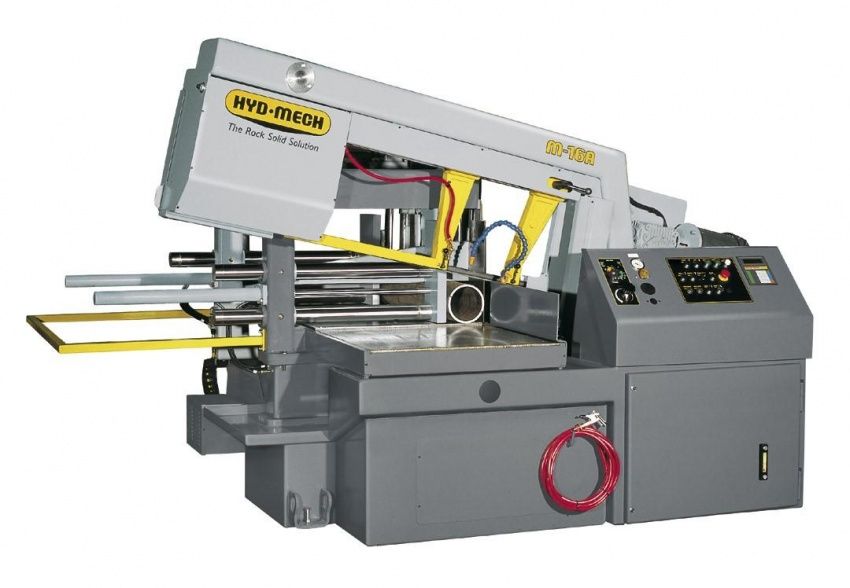

Ленточнопильный отрезной станок Hydmech M16A

Станина станка – станина спроектирована и изготовлена из стальных компонентов, соединенных электросваркой, что обеспечивает высокую жесткость и устойчивость. Станина оборудована шнеком для удаления стружки и съемным баком для СОЖ вместимостью 34 л. Регулировочные болты расположены по углам станины. Подающий роликовый конвейер и тиски с возвратно-поступательным перемещением обеспечивают перемещение на 813 мм за один проход с точностью 0,127 мм/шаг. Двигатель мощностью 7,5 л. с. - станок оснащен режущим полотном размером 34 мм, которое приводится в движение мощным двухступенчатым редуктором и двигателем мощностью 5,5 кВт с преобразователем переменного тока. Скорость перемещения режущего полотна легко регулируется на панели управления, а широкий диапазон скоростей позволяет обрабатывать различные типы материалов. Шкивы полотна - 483-миллиметровые шкивы изготовлены из высококачественного чугуна и, наряду с валом редуктора, оснащены износостойкими подшипниками. Направляющие полотна - представляют собой сменные твердосплавные вставки, заключенные в два сверхпрочных чугунных кронштейна для направляющей, обеспечивают точность резки +/- 0,0508 мм на погонный дюйм заготовки, а также отличное гашение вибрации. Гидравлический привод кронштейна для направляющей на стороне натяжного шкива позволяет легко регулировать зазор кронштейна. Приводная щетка для очистки полотна – стальная щетка приводится в движение шкивом режущего полотна и обеспечивает чистку впадин между зубьями режущего полотна, благодаря чему достигается наилучшая производительность и продлевается срок службы полотна. Система натяжения полотна – гидравлическая система натяжения режущего полотна обеспечивает равномерное автоматическое натяжение полотна и его быстрое ослабление при необходимости замены. Система подачи СОЖ – СОЖ нагнетается центробежным насосом, погруженным в бак для СОЖ вместимостью 34 л, и обильно подается через направляющие сопла с твердосплавным покрытием. Также доступны краны, регулирующие количество подаваемой СОЖ. Станок также оснащен шлангом с пистолетом для промывки станка и деталей. Гидравлическая система – давление в гидравлической системе обеспечивается насосом мощностью 2,2 кВт. За счет усилия, возникающего при подаче под давлением гидравлической жидкости, поток которой распределяется с помощью трехпозиционных распределителей, осуществляются такие операции как: управление тисками, подъём/опускание и поворот пильной рамы, регулировка натяжения режущего полотна, а также перемещение транспортировочного челнока. Доступ к насосу, двигателю и гидравлическому коллектору с распределителями осуществляется достаточно легко путем открытия дверцы отсека гидравлической аппаратуры. Длительность простоя при этом максимально сокращается. Система прямой вертикальной подачи вниз, разработанная компанией Hyd-Mech позволяет легко регулировать усилие резания и скорость подачи пильной рамы. На экран ПЛК выводится информация о скорости подачи для точной регулировки. Электрическая система – компоненты электрической системы находятся в электрошкафу в передней части станка. Переключатели ручного управления и элементы управления ПЛК удобно расположены на панели управления. Все электрические компоненты и провода аккуратно распределены и промаркированы с целью облегчения поиска и устранения неисправностей. Выключатель при отсутствии исходного материала – установлен на тисках с возвратно-поступательным перемещением; при зажиме тисков без заготовки гидравлическая система станка прекращает работу (при использовании выключателя операция резки прекращается до останова гидравлической системы). Данная функция позволяет оставлять станок без присмотра, предотвращая повтор цикла без заготовки. Органы управления - панель управления с переключателями и кнопками удобно расположена на передней части станка слева от разгрузочного конвейера; панель управления позволяет оператору вручную управлять функциями станка, а также аварийным остановом. Автоматическое управление циклом осуществляется посредством ПЛК 100 Mitsubishi либо посредством ПЛК 500, устанавливаемого по дополнительному заказу. Оператор вводит рабочие данные с помощью клавиатуры на панели управления. Основные данные, которые необходимо ввести – требуемая длина детали и количество деталей (при использовании контроллера ПЛК 500 также вводится требуемый угол резки каждой детали). В память ПЛК можно сохранить до 99 различных типов работ с возможностью их загрузки и выполнения в любое время. Функция JOB QUEUE (ОЧЕРЕДЬ ЗАДАНИЙ) позволяет загружать из памяти и запускать до 5 заданий, объединенных в последовательность. Режим ручного управления – На экран ПЛК выводится информация о скорости перемещения режущего полотна, скорости подачи и длине. (На экране ПЛК 500, устанавливаемого по дополнительному заказу, также отображается информация об углах резки). В режиме ручного управления доступна возможность отрезки одной детали. Для этого оператору необходимо ввести длину детали, нажать кнопку пуска цикла, вручную подвести полотно в требуемое положение. После чего станок выполнит перемещение на требуемую длину, сделает разрез и поднимет пильную раму. Кроме функции отрезки одной детали ПЛК 500 обладает функцией резки под углом «go to» (переход), которая обеспечивает автоматический поворот пильной рамы на угол, предварительно заданный вручную оператором. Режим автоматического управления – На экран ПЛК выводится информация о скорости перемещения режущего полотна, скорости подачи, длине детали, требуемом количестве и текущем количестве деталей (на экране ПЛК 500, устанавливаемого по дополнительному заказу, также отображается информация об углах резки). Привод полотна – Управление двигателем привода режущего полотна осуществляется посредством преобразователя переменного тока Mitsubishi. Благодаря такой системе обеспечивается плавная работа привода и бесступенчатое регулирование скорости перемещения полотна от 15 до 107 м/мин. Вертикальные ролики – на каждой стороне загрузочного конвейера вертикально установлены два ролика диаметром 76 мм. Они используются для выравнивания заготовки. Регулятор усилия зажима тисков – позволяет регулировать усилие зажима обоих тисков. Регулятор усилия зажима рекомендуется использовать при резке тонких труб, а также для других легких заготовок, при обработке которых стандартное усилие зажима тисков может деформировать заготовку.
