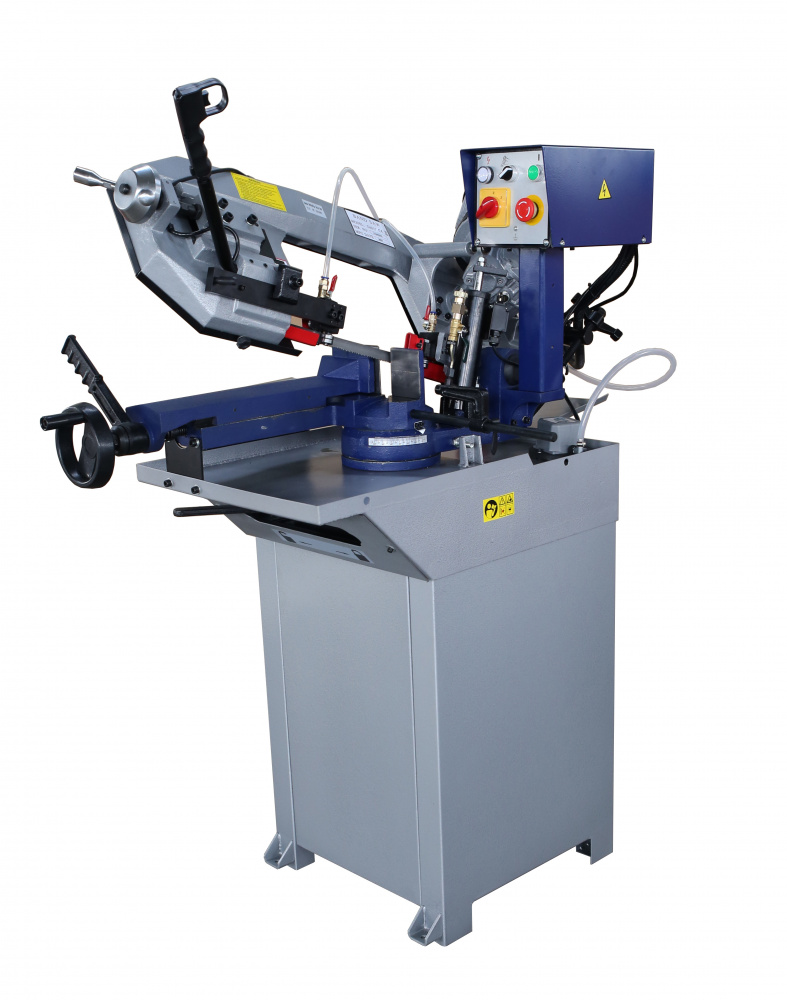

Ленточнопильный отрезной станок Heden G4017
Станок G4017 предназначен для пиления заготовок, под различными углами и при частой смене угла. В рабочей зоне резания полотно точно ведется двумя направляющими головками, благодаря натяжению шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор. Пила опускается под собственным весом.
Станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила. Подъем рамы осуществляется оператором вручную. Зажим заготовки осуществляется тисками вручную, подача заготовки — также вручную. Наличие системы СОЖ в стандартной комплектации позволяет добиться высокой производительности.
Преимущество регулируемых тисков для резки под углом:
- Поворот осуществляется за счет пильной рамы, а не самой заготовкой.
- Ускоренный отвод подвижной губки происходит с помощью вращения маховика.
|
|
|
|
| 0° | 210×95 мм | 170×170 мм | Ø 170 мм |
| 45° | — | 110×110 мм | Ø 120 мм |
| 60° | — | 60×60 мм |
Ø 70 мм |
Особенности
- Разворот пильной рамы от 0° до 60°.
- Наличие системы охлаждения.
- Две скорости работы ленточнопильного полотна для оптимальной резки металла.
- Автоматическая остановка станка после завершения распила детали.
- Станок оснащен быстро регулируемыми тисками для угловых пропилов без вращения заготовки.
- Поворотная пильная рама обеспечивает распил под углом без вращения заготовки.
- Скорость опускания пилы контролируется гидравлическим цилиндром.
- Автоматическое отключение станка при открытии задней защитной крышки.
- Жесткая чугунная конструкция со стальным основанием служит в качестве полки для принадлежностей.
|
Макс. Ø разреза/пропила, мм
|
170 |
|
Макс. размер круглого профиля, мм
|
170 |
|
Размер полотна, мм
|
2110×20×0,9 |
|
Потребляемая мощность, кВт
|
0,75 |
|
Габаритные размеры, мм
|
1260×550×900 |
|
Масса, кг
|
160 |
