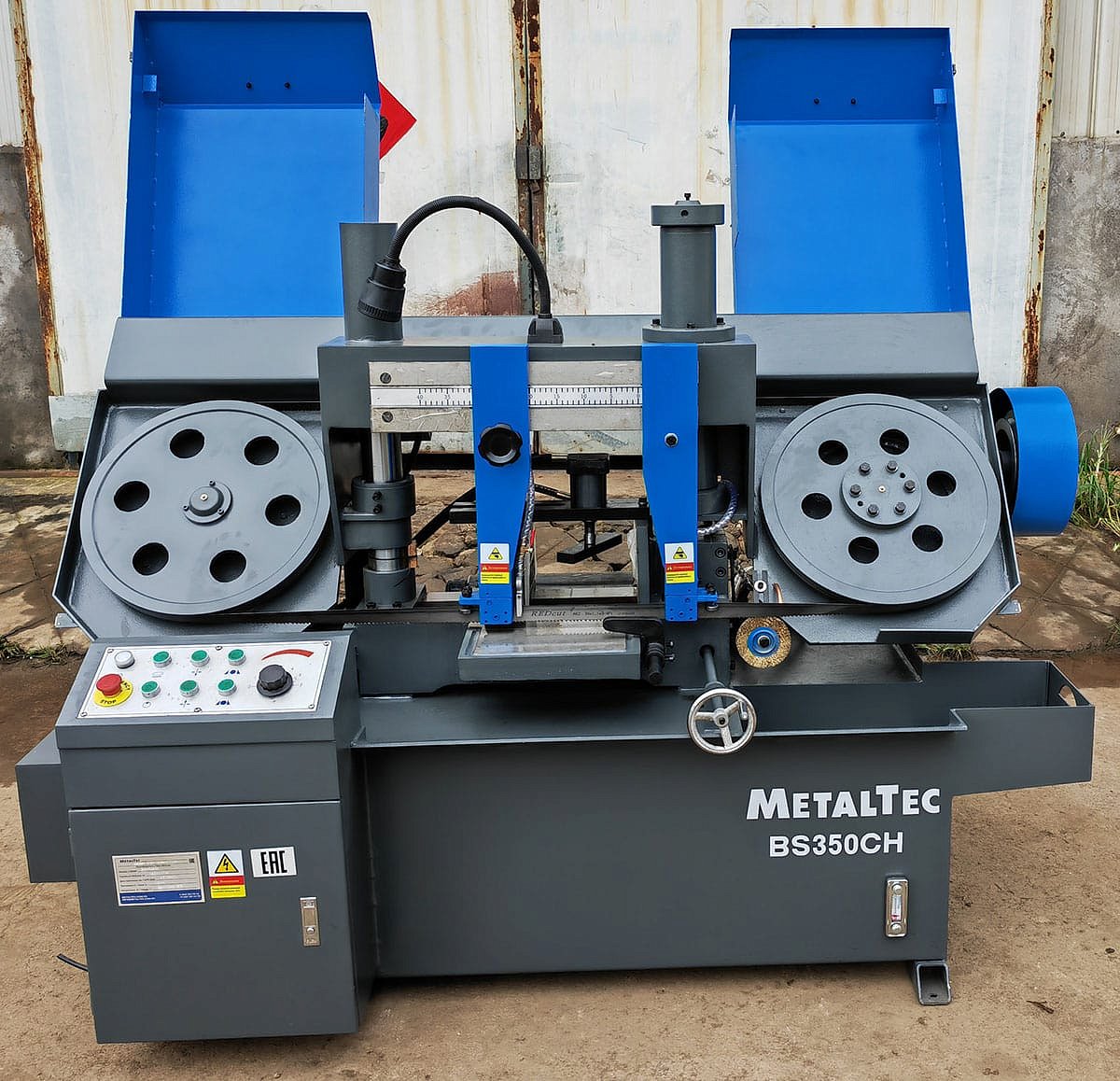

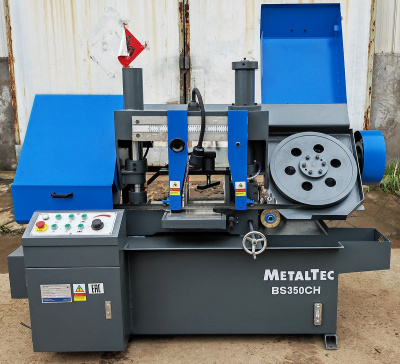

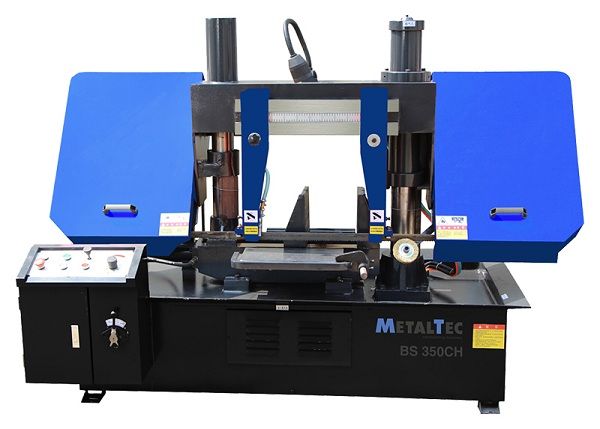

Ленточнопильный отрезной станок MetalTec BS 350 CH

Ленточнопильный станок MetalTec BS 350 СH предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей под углом 90 градусов.

Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Пильная рама симметрично базируется на двух колоннах высокой стабильности, которые обеспечивают точное и плавное перемещение пильной рамы.

На данном станке может осуществляться, как обработка в ручном режиме, так и в автоматическом. В ручном режиме каждая операция выполняется после нажатия оператором соответствующей кнопки.

В автоматическом режиме – станок самостоятельно осуществляет весь цикл резки: фиксация заготовки, опускание рамы, процесс резки, остановку пильного полотна, поднятие рамы, разжатие тисков.

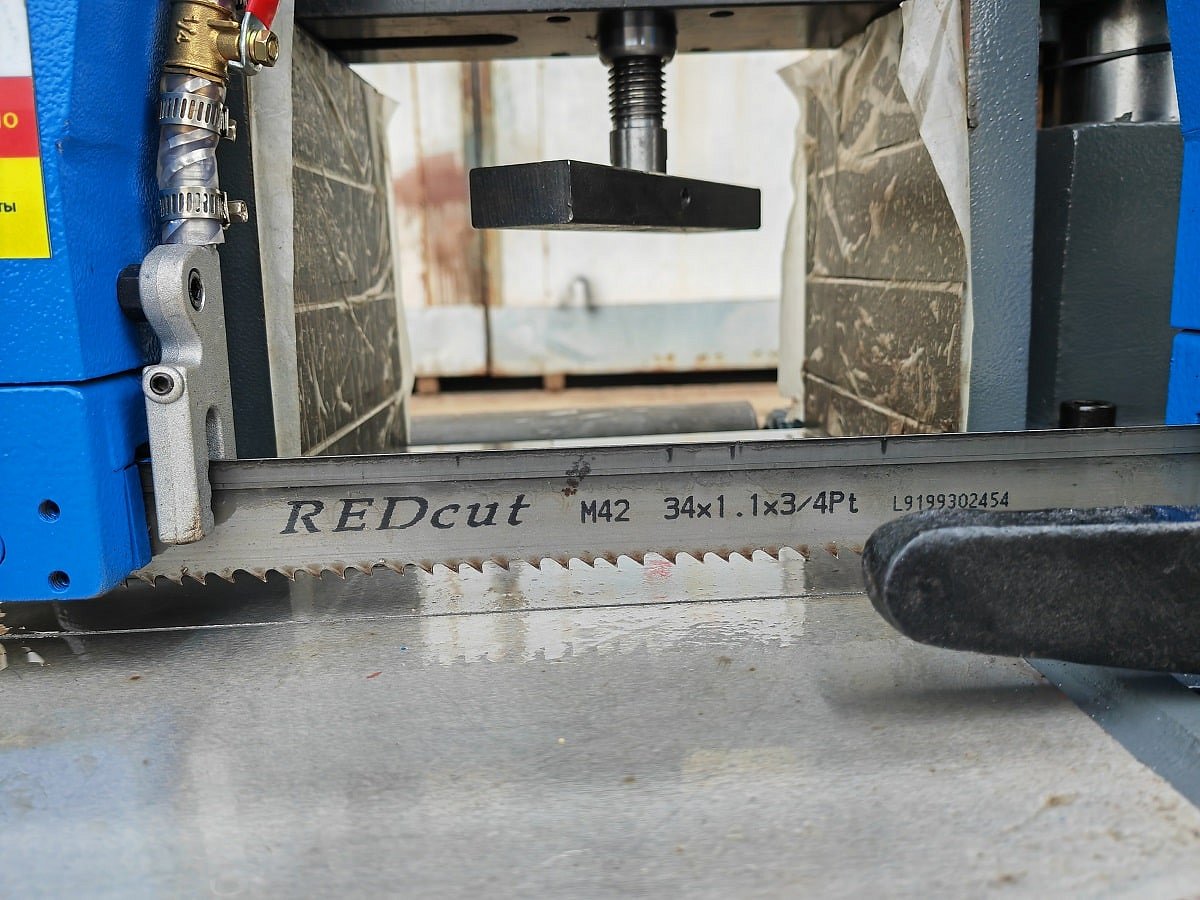

Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы.

Преимущества:

• Высокая точность обработки.
• Превосходное качество резки.
• Автоматическое опускание/ поднятие рамы.
• Тиски с системой гидравлического зажима.
• Экономия материала при обработке, за счет малой ширины резки.
• Резка под углом 90°.
• Пакетная резка, и резка нескольких заготовок одновременно.
• Возможность резки различных заготовок: труб, профилей и т.д.
• Система аварийной остановки при разрыве пильного полотна.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

• Гидравлическое управление скоростью резки, с возможностью плавной регулировки;
• Высокотехнологичные направляющие пильного полотна повышенной жесткости, позволяют продлить срок службы пильного полотна и повысить качество обработки детали;
• Сбалансированная пильная рама, обеспечивает надежный и стабильный процесс резки.
• Плавный и точный подъем/опускание пильной рамы - благодаря 2 колонной конструкции;
• Тиски с гидравлическим зажимом, оптимально удобны для фиксации заготовок разных размеров.



Возможности:

• 1. Автоматическая остановка пильного полотна и поднятие пильной рамы после окончания резки. Высокая производительность и скорость смены заготовок.
• 2. Точная настройка пильного полотна, позволяет устранить люфт и обеспечить точный и безопасный процесс резки. Для достижения наилучшего качества и скорости резки, скорость подачи можно плавно отрегулировать.
• 3. Точная и плавная настройки скорости движения пильного полотна, позволяет оптимально продлить ресурс прочности пильного полотна, и обеспечивает наилучший процесс резки.
• 4. Натяжение пильного полотна осуществляется гидравлически, что обеспечивает простоту настроек и эксплуатации и повышение производительности станка.
• 5. Наличие концевиков на разрыв пильного полотна. Автоматическое отключение для обеспечения безопасности.
• 6. В комплекте поставляется: Пильное полотно, Вспомогательная подающая стойка, Набор вспомогательных инструментов.

Конструктивные особенности

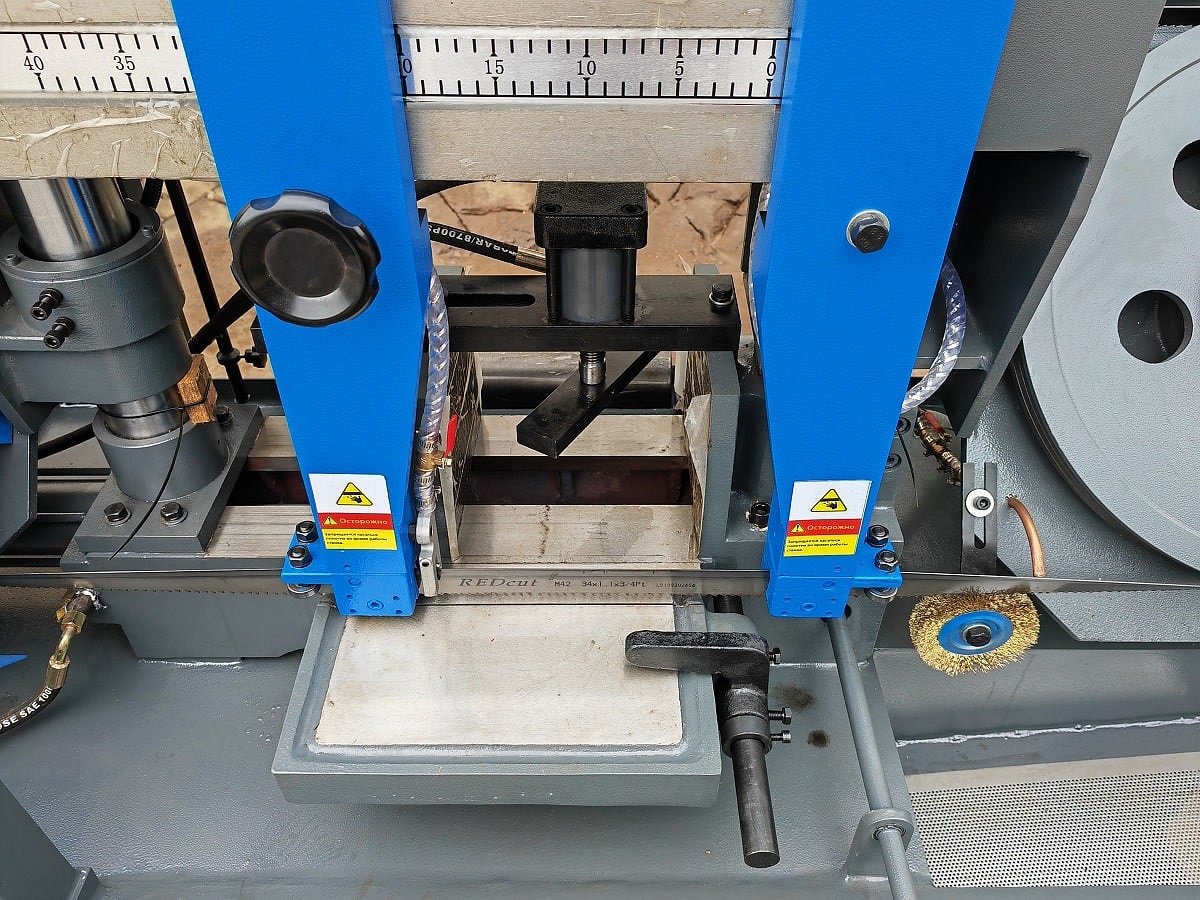

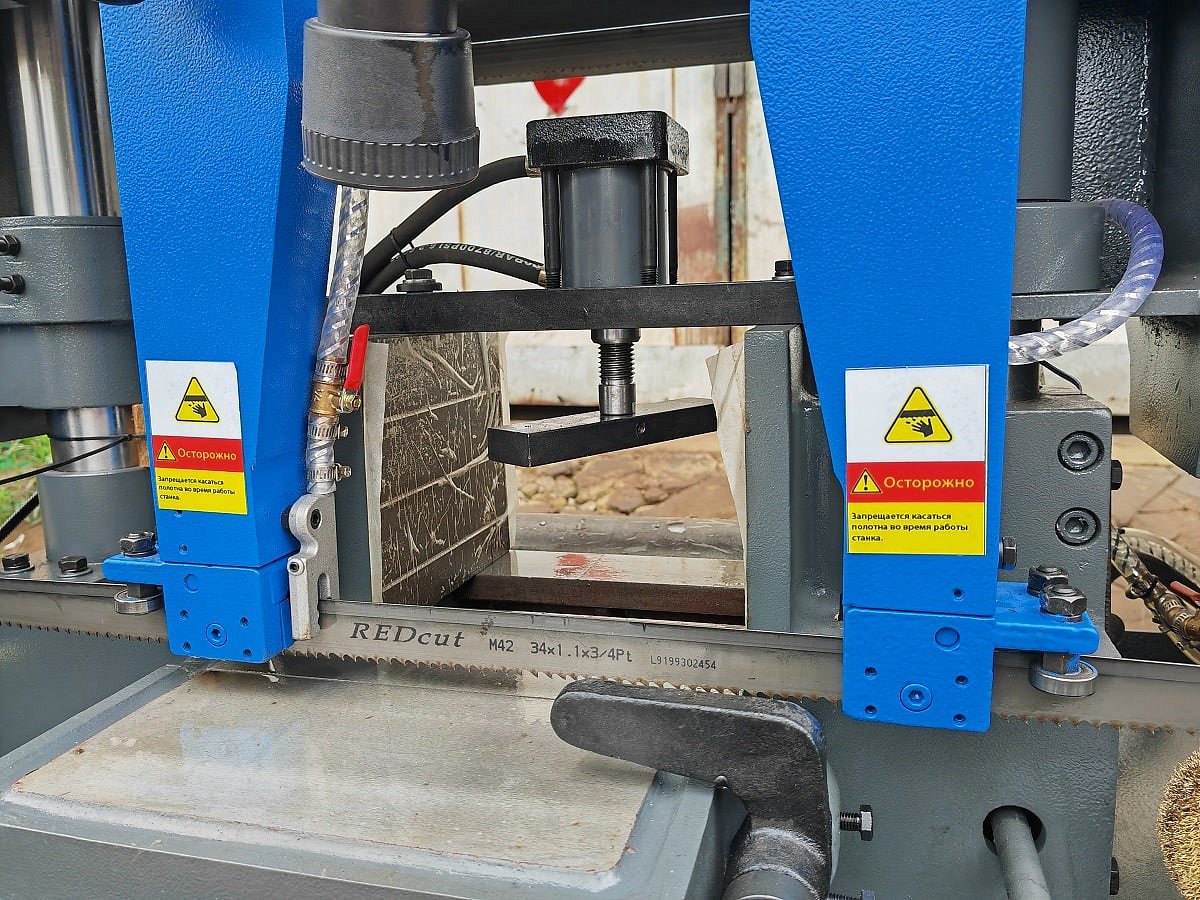

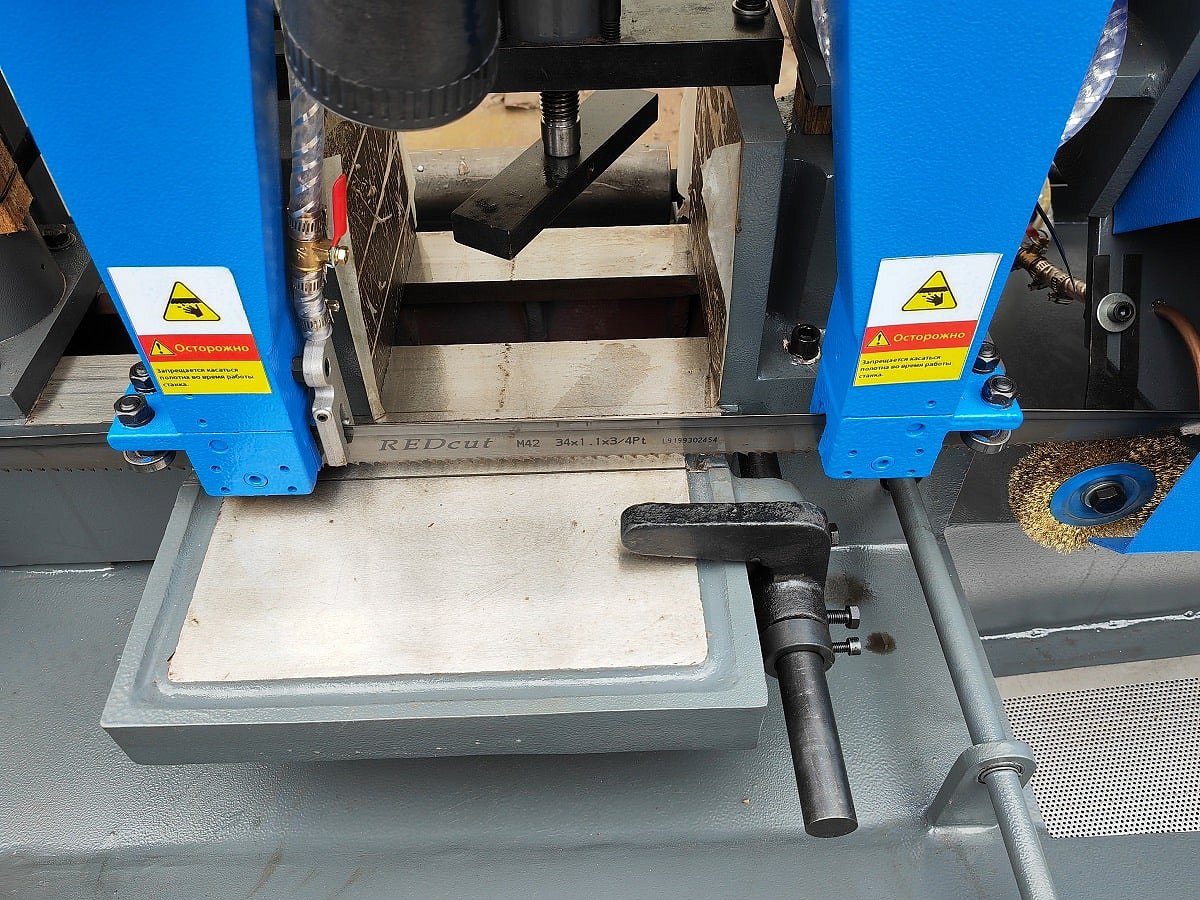

	Направляющие пильного полотна Точное направление полотна с сохранением точности распила, осуществляется благодаря направляющим с двух сторон (выхода и входа полотна). Плавность и стабильность хода достигается благодаря подшипникам. Жесткие направляющие позволяют надежно подавать ленточное полотно, избегая вибрации.

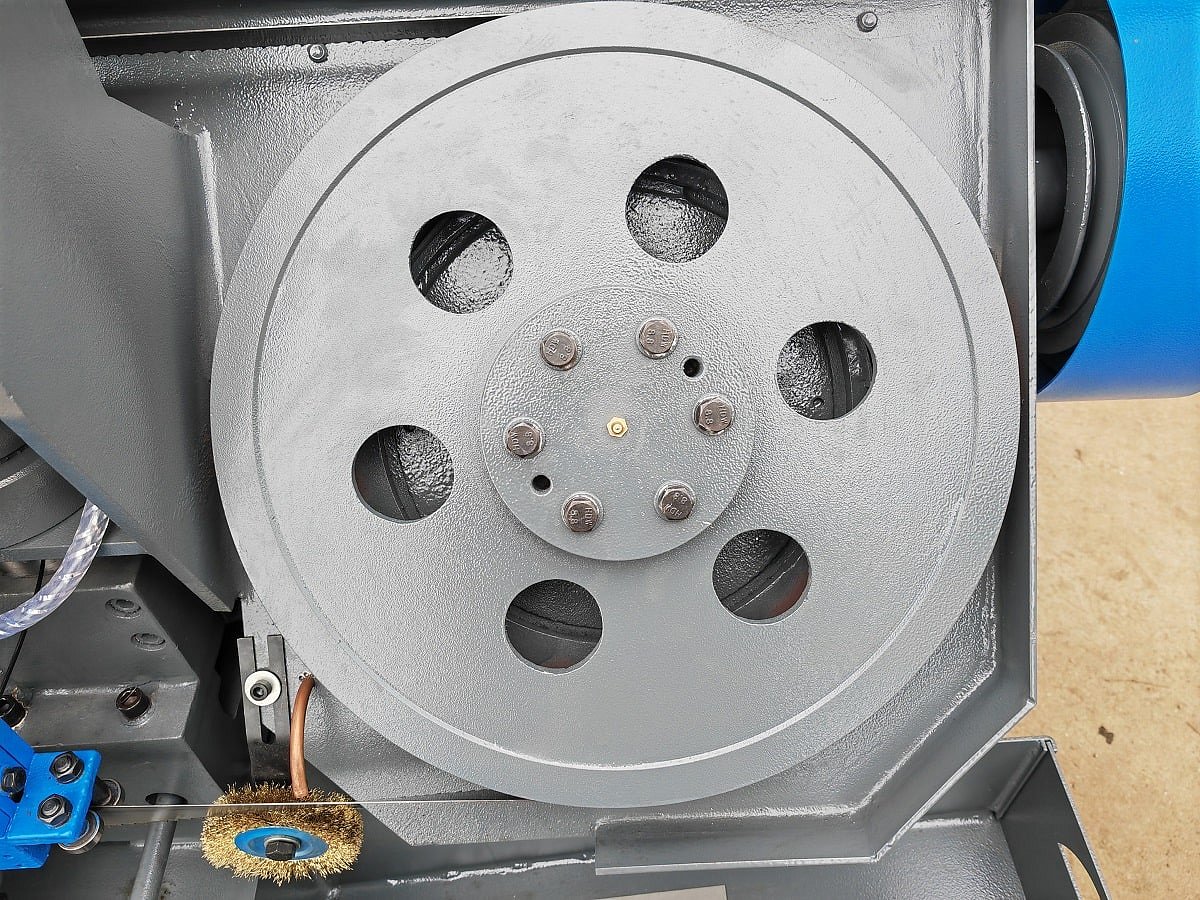

	Мощные чугунные шкивы Надежность базирования и натяжения пильного полотна, на весь цикл работы до замены. Защищает ленточное полотно от преждевременного износа. Благодаря отсутствие проскальзывания и смещения полотна в процессе резки.
	Главный двигатель Мощный промышленный двигатель обеспечивает стабильную работу и производительность. На станки устанавливаются двигатели мощностью от 2,2 до 5,5 кВт.

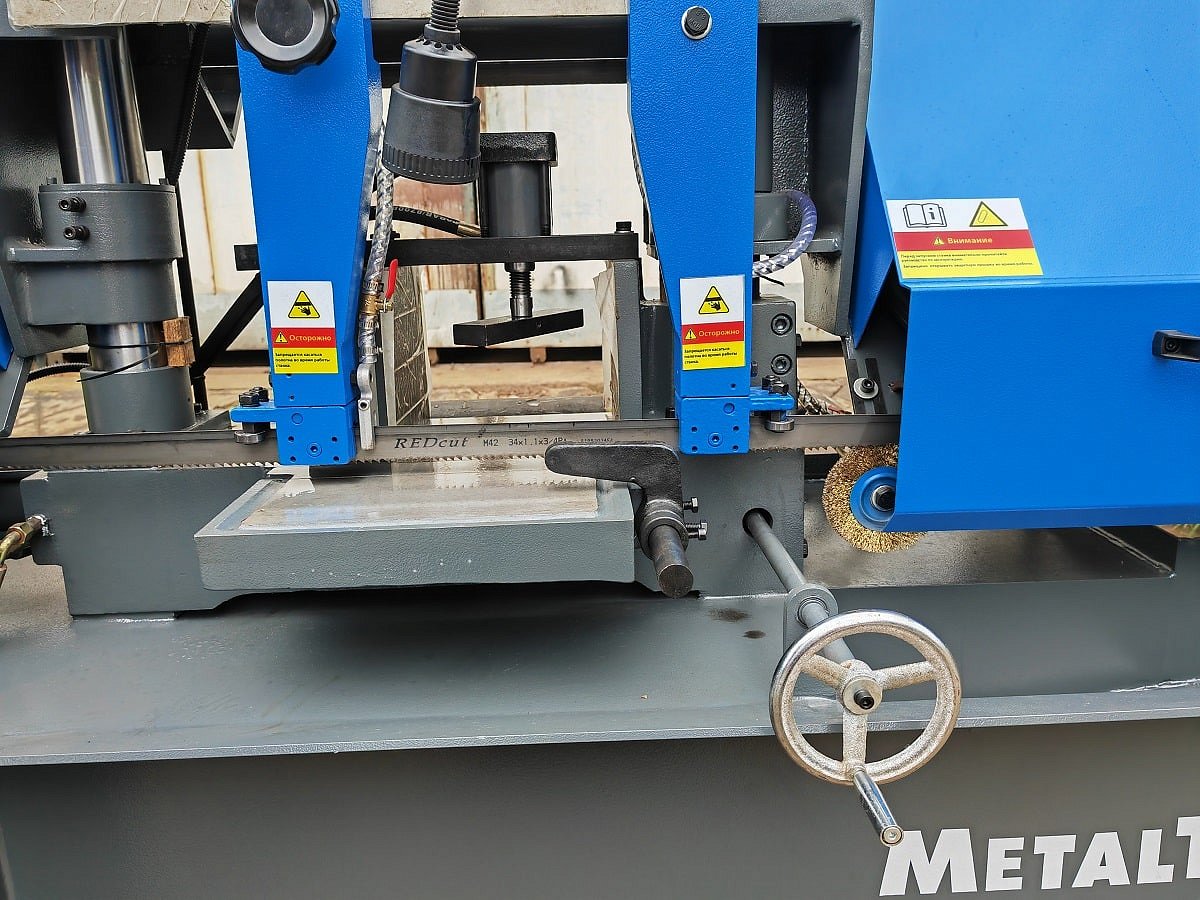

	Гидравлические тиски Станок оснащен надежными гидравлическими тисками для надежной фиксации заготовки. Зажим и разжатие тисков осуществляется гидравлически, в автоматическом режиме при начале и остановке цикла.
	Удобство и настройка Станок укомплектован динамометрическим ключом для натяжения пильного полотна. Это позволяет осуществить натяжение полотна, продлив его ресурс и обеспечить соблюдение требований эксплуатации пильного полотна.
	Колонный тип станка Пильный модуль перемещается по двум массивным колоннам. Данный способ установки пильного модуля обеспечивает в отличии от маятникового типа - точность и параллельность перемещения пильного модуля, плавность хода и жесткость подачи. Массивная жесткая станина превосходно справляется с вибрациями в процессе резки, чем продлевает ресурс инструмента и сохраняет точность обработки.

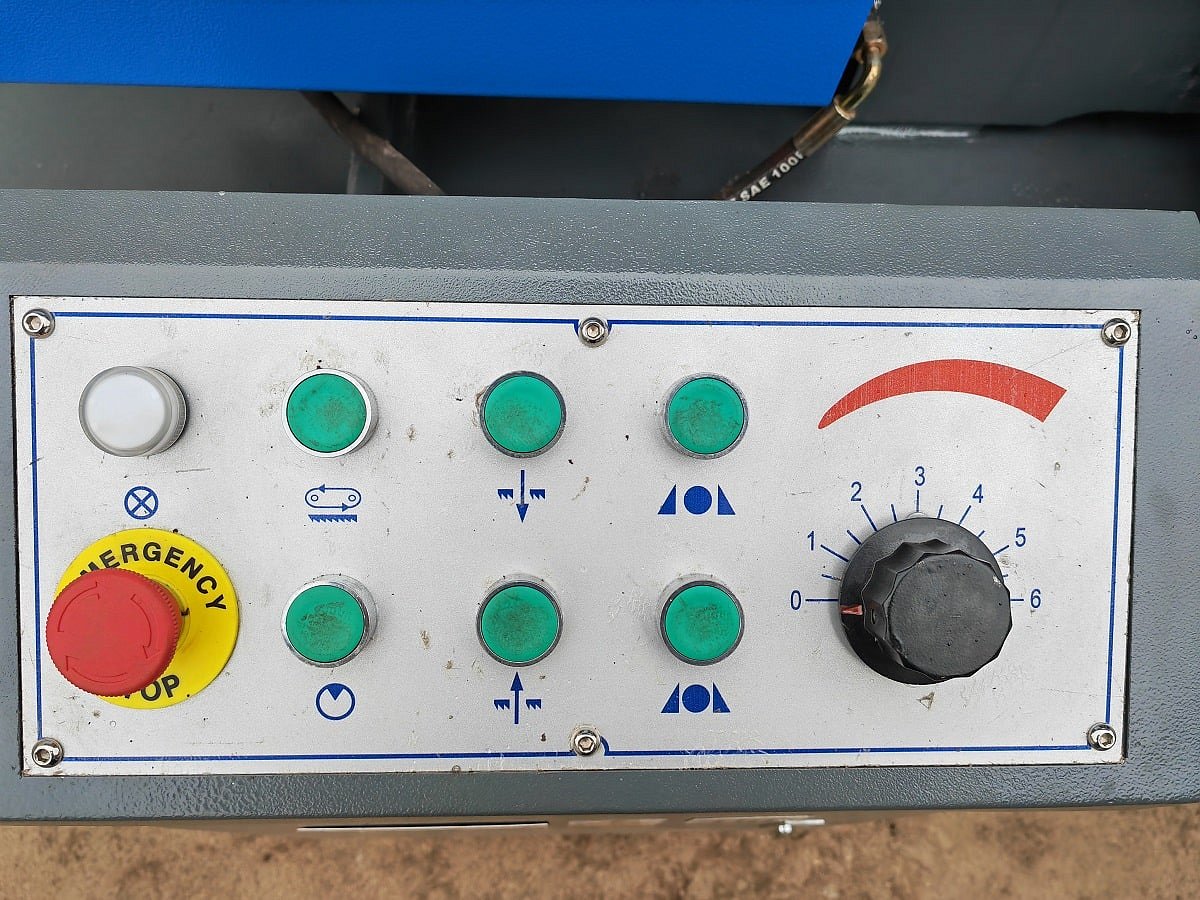

	Пульт управления Эргономичный пульт управления позволяет беспрепятственно управлять рабочими узлами станка: пуск пильного полотна; пуск гидравлической станции; запуск цикла и т.д.
	Шкаф управления Электрокомпоненты ведущего мирового производителя SCHNEIDER.
	Регулировка скорости пиления Регулировка скорости пиления осуществляется посредством ременной передачи. Ступенчатый вал-шкив позволяет легко сменить скорость пиления путем смещения ремня - 27 / 45 / 69 м/мин.
	Гидравлический прижим для пакетной резки Станок оснащен гидравлическим прижимом-балкой для пакетной резки. Это позволяет надежно фиксировать несколько заготовок для получения точного и качественного реза.
	Поддерживающий стенд Станок укомплектован поддерживающим стендом для пиления длинных заготовок - трубы, пруток, профили и т.д.
