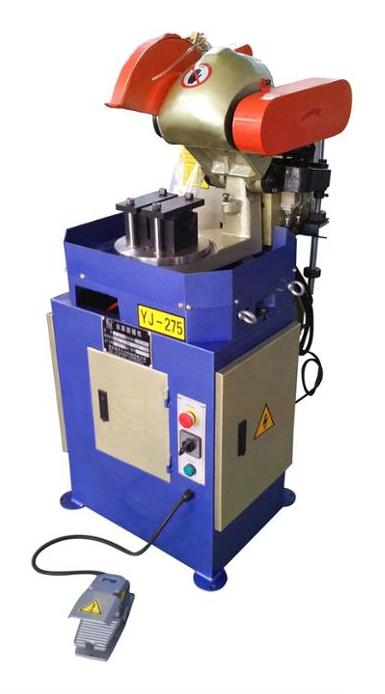

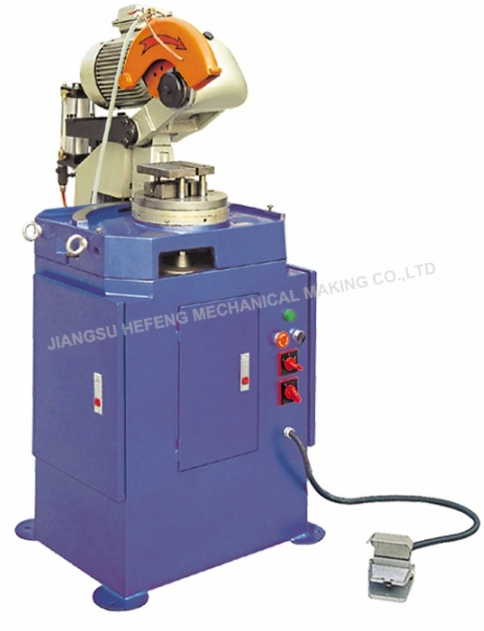

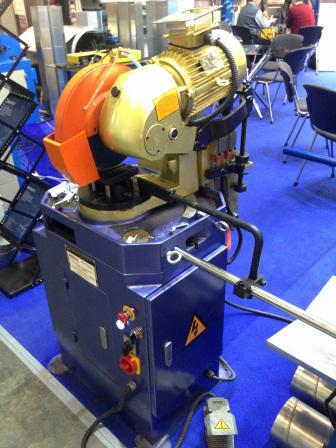

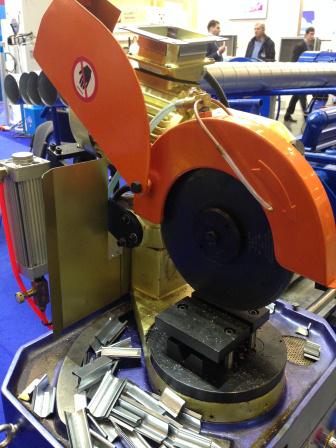

Дисковый отрезной станок Machinery YJ-275QА

Модель YJ 275 Q(A) - это станок пневматического и полуавтоматического действия. Плотность зажима, ослабление прижимных устройств и подача материала обеспечиваются пневматической системой. Станок прост в эксплуатации, характеризуется низким уровнем шума, отсутствием пыли и заусениц на внутренней или внешней поверхности пропила. Станок может использоваться для резки в вертикальном положении под углом 90°, а также при различных углах скоса кромки. Кроме того, станок оснащен устройством аварийного возврата в исходное положение. Данный станок предназначен для резки многих типов материалов из металла, таких как обычная сталь, нержавеющая сталь, медь и алюминий, профильные заготовки и, в частности, все типы труб.

Руководство по эксплуатации

1. Включить источник электропитания, и убедиться в правильности вращения электромотора; после этого отключить электропитание и добавить охлаждающую жидкость до 2/3 уровня водяного бака в пропорции 1:10; после этого отключить подачу электропитания и газа.

2. Установить дисковую пилу. Направление зубьев пилы должно соответствовать направлению стрелки на предохранительной крышке.

3. Подключить подачу электропитания и газа; повернуть переключатель электропитания; включить переключатель аварийной остановки; отключить впускной вентиль, используемый для изменения скорости (по часовой стрелке)

4. Регулировка хода пилы:

Нажать клавишу “start”/пуск или педальный переключатель (нажать только один раз). Обеспечить свободную работу головки станка, слегка затянуть вентиль подачи воздуха (против часовой стрелки). Головка станка медленно опускается до момента резки материала. После этого необходимо сразу же закрыть вентиль подачи воздуха и затянуть болт хода подачи вниз до упора. После этого необходимо ослабить регулятор оборотов, медленно поднять головку станка на высоту 10 мм от разрезаемой трубы, закрыть вентиль подачи газа, остановить подъем головки и затянуть болт подачи до упора.

5. Зажим материала

Поместить трубу в зажимное устройство и плотно зажать ее с помощью ручного колеса. Выдвинуть половину круга пилы до места отреза с одной стороны прижимного устройства (не отрезать), нажать кнопку пуска для проверки надежности прижима трубы. В противном случае в процессе резки пила будет повреждена.

6. Резка материала.

Поместить заготовку в зажимное устройство, нажать кнопку пуска или нажимную педаль для резки.

7. Резка в обычном режиме

Отрегулировать длину ограничения хода до необходимой позиции, поднять заготовку и нажать на педаль для резки заготовки.

Параметры пилы в двух измерениях
