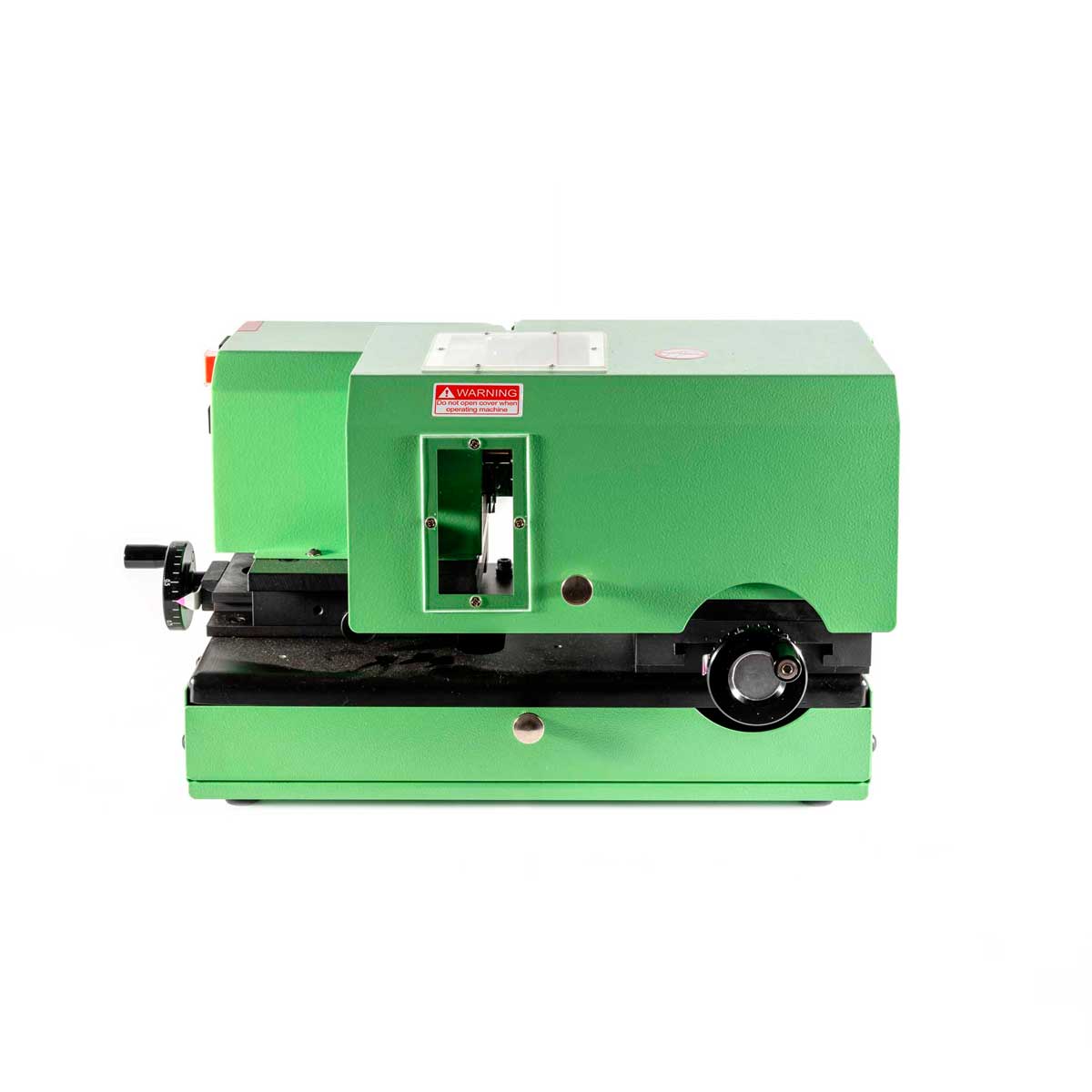

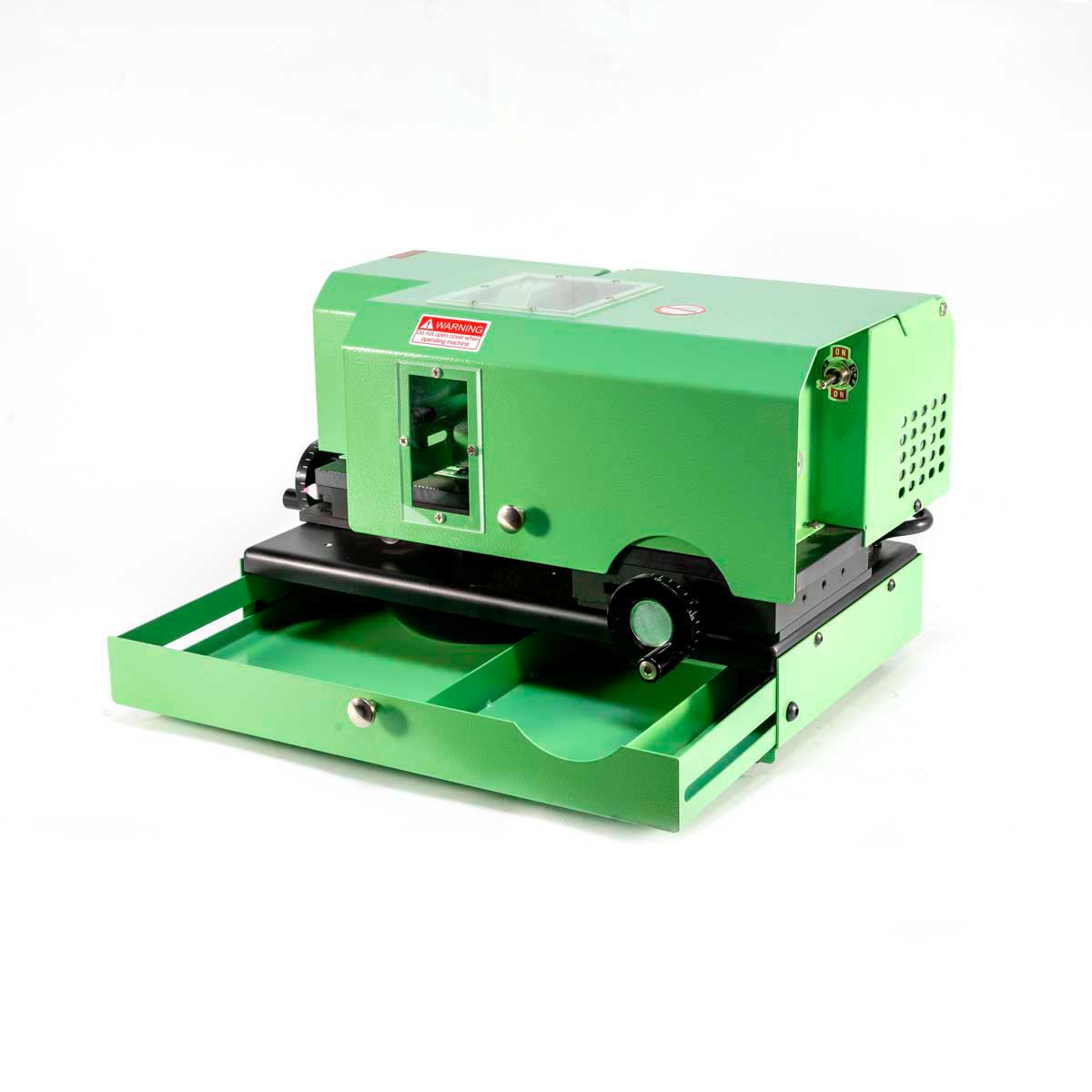

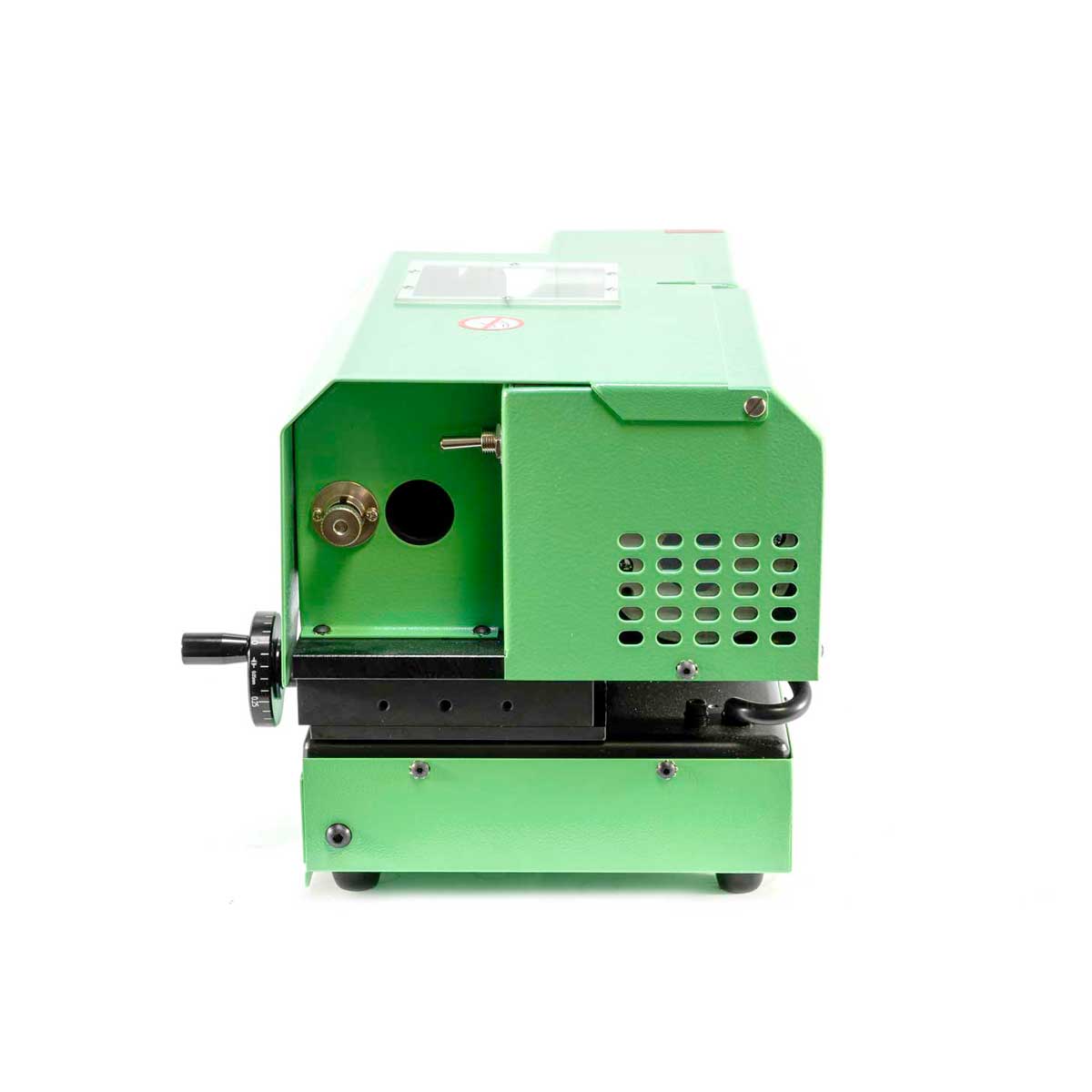

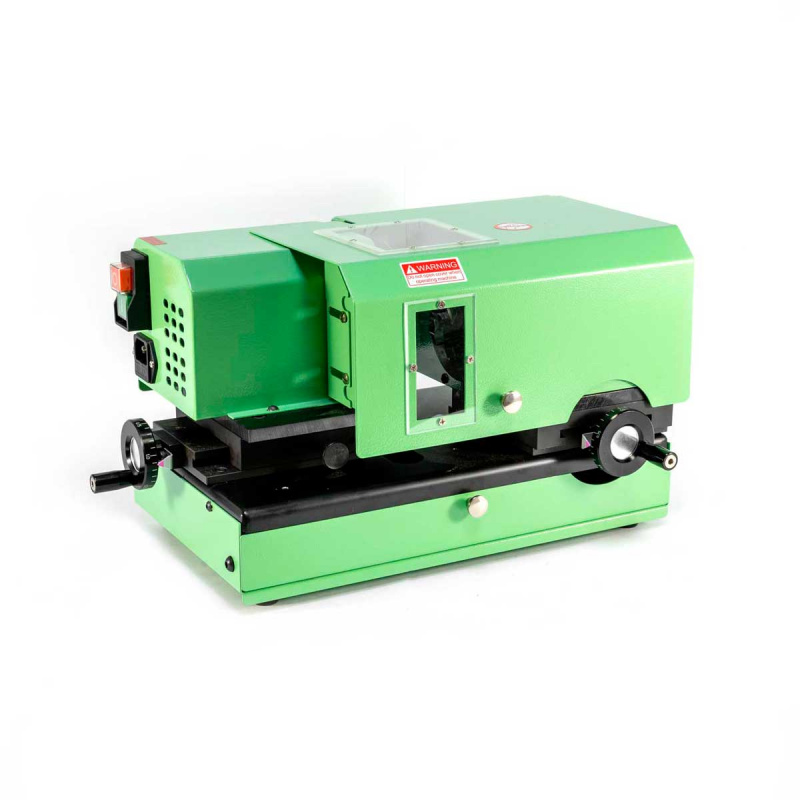

Отрезной станок для сверл и фрез GSC GS-13

Станок отрезной GS-13 входит в число станков заточных GSC. Однако функционал станка значительно отличается от станков этой группы: отрезка вместо заточки. Главное назначение – это подготовка инструмента к последующей переточке на заточных станках GS-6, GS-26, GS-66, GS-76. Отрезной станок GS-13 предназначен для отрезки изношенной режущей части концевой цельной фрезы диаметром от ø3 мм до ø16 мм. Ровный прямой срез влияет на равномерность износа шлифовального круга на заточном станке для концевых цельных фрез и на время, затрачиваемое на переточку, на следующем этапе.

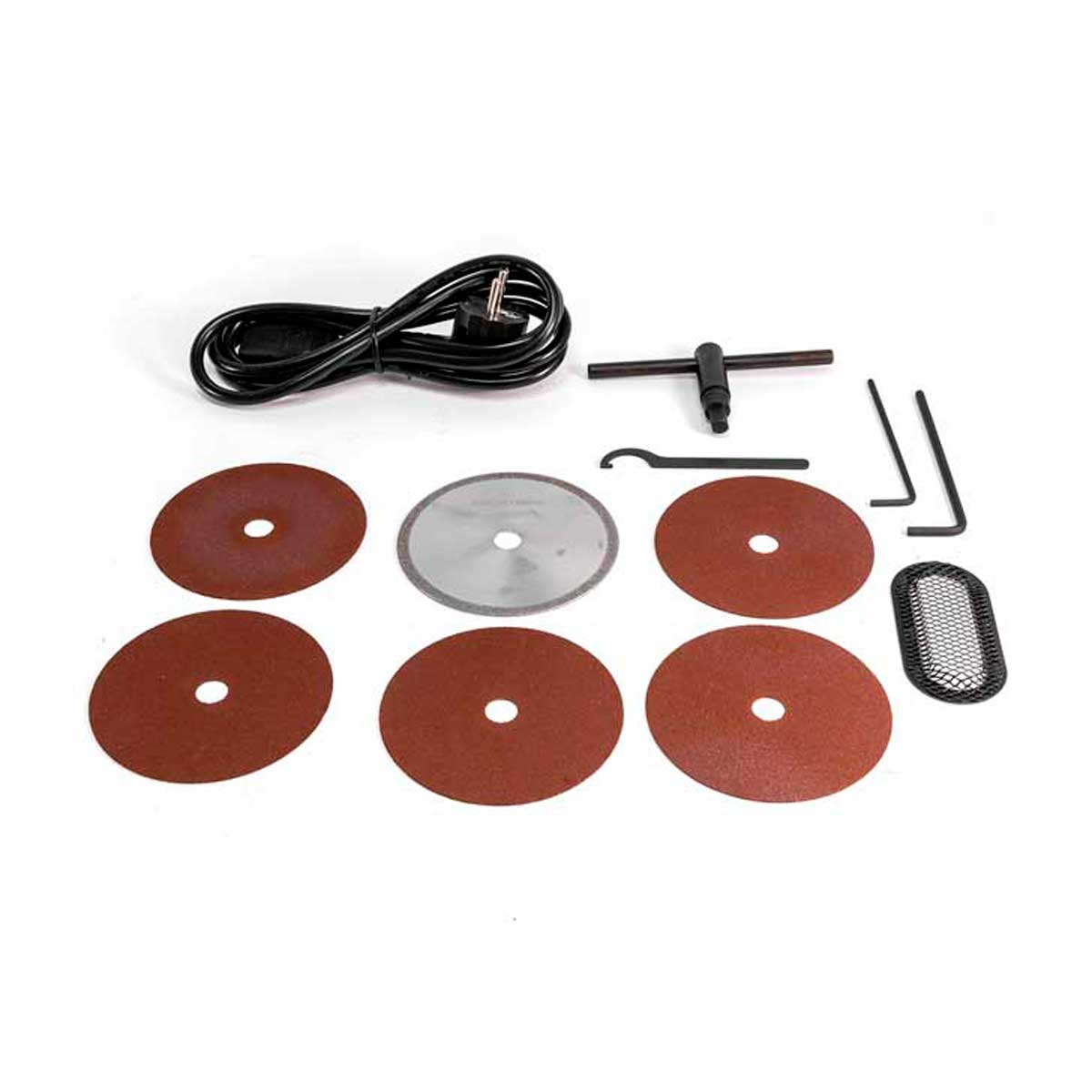

В зависимости от материала фрезы выбирается и устанавливается отрезной круг на станок. Для фрез из быстрорежущей стали рекомендуем использовать эльборовый круг, а для твердосплавных фрез – алмазный. Оба круга входят в стандартный комплект поставки.

Сквозное отверстие шпинделя и патрона предполагает установку длинных фрез, однако наибольшая длина отрезаемой части ограничена конструктивно и составляет 15 мм.

Вращение отрезного круга и отрезаемого инструмента происходит в одном направлении, но с разной скоростью. В среднем время отрезки одного инструмента составляет чуть больше 1 минуты.

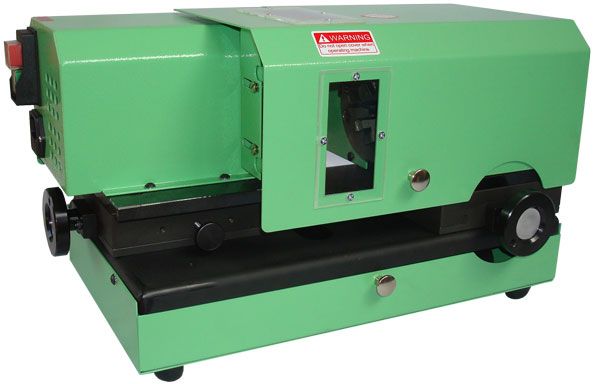

Станок оснащен полным защитным ограждением для обеспечения безопасной работы. В ограждении предусмотрены смотровые окна для контролирования процесса отрезки инструмента. На закрытие-открытие защитного ограждение установлен концевой выключатель, который не позволит включить станок без опущенного ограждения.

Особенности

• Удобная конфигурация: рабочие оси X, Y улучшены для высокопроизводительной и точной резки.
• Запатентованная радиусная резка на двухмоторном приводе.
• Контроль заготовки при вращении, благодаря естественной диссипации, сокращает время обработки.

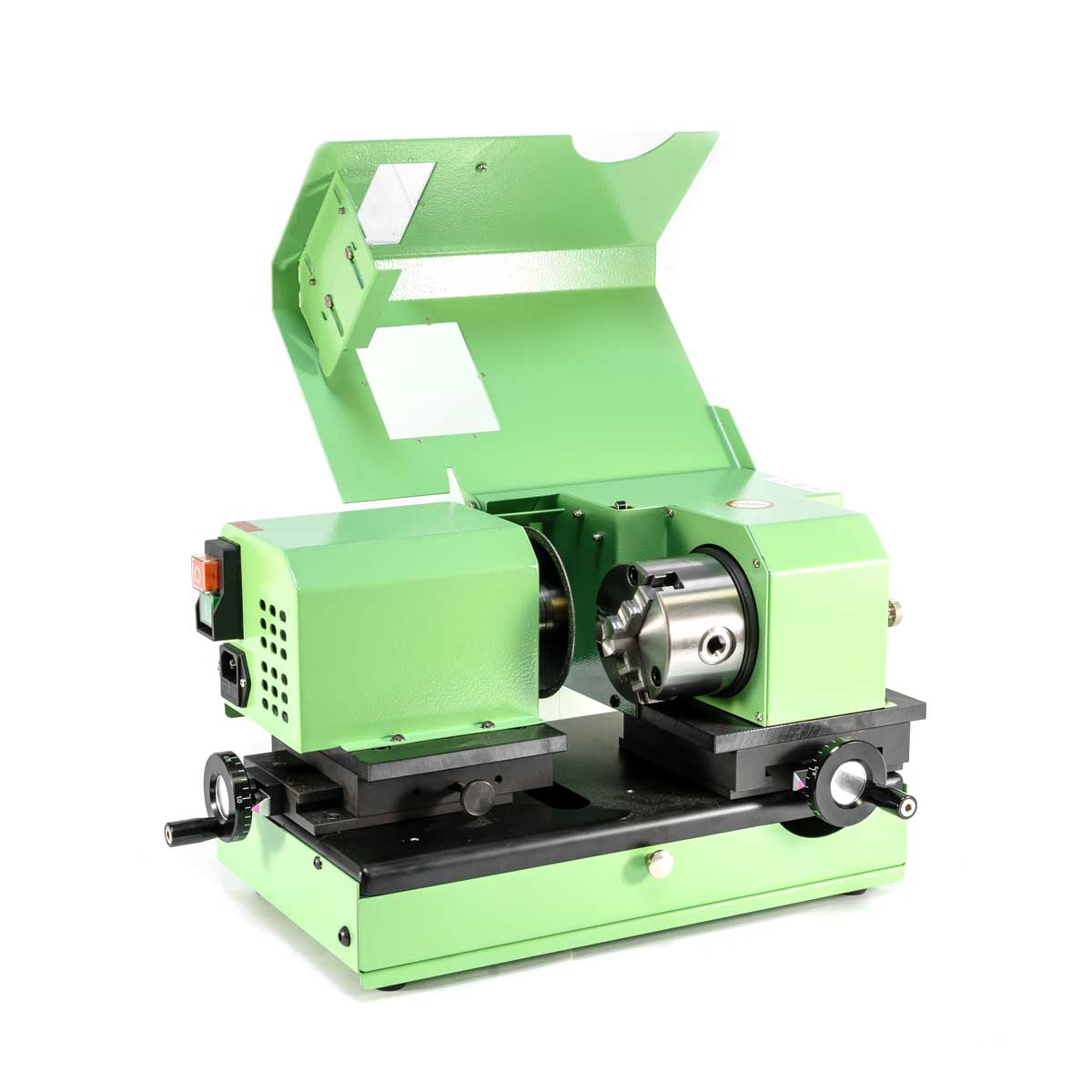

• Система быстрой смены заготовок с помощью трёхкулачковых патронов.
• Сухая система охлаждения, предусмотренная для соединения с различными сжатыми воздухами и пылесосами, позволяет достичь идеального эффекта.
