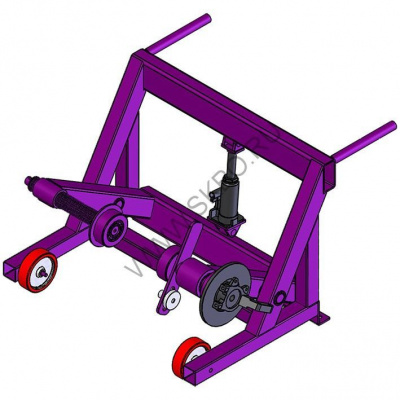

Устройство для размотки кабельных барабанов Завод МРКБ 8-1ГТ
Стойка МРКБ 8-1ГТ - отдающее устройство пассивного типа для высокоскоростной размотки металлических и пластмассовых барабанов (в частности барабан 630 мм) с кабелем или тросом. Отдающая стойка имеет гидравлический механизм для подъёма барабанов и тормозной механизм для барабанов.
Отличительной особенностью устройства является способ крепления установленных барабанов. Отдающая стойка подразумевает крепление барабанов при помощи пиноли, что избавляет от необходимости использования оси при перемотке. Устанавливаемый на устройстве барабан с кабелем закатывается между лап станка и зажимается между двух башмаков винтом пиноли. Лапы с барабаном поднимаются при помощи домкрата, установленного на стойке.
При высокой скорости размотки барабан может начать дополнительно проворачиваться как вследствие сил инерции, обусловленных массой барабана с кабелем, так и вследствие сил, возникающих от непостоянности тянущего усилия. Для избегания этого неконтролируемого дополнительного вращения предназначен тормозной механизм устройства с плавной регулировкой тормозного момента. Кроме того, тормоз может использоваться для увеличения плотности намотки.
Для повышения мобильности, устройство для размотки кабельных барабанов МРКБ 8-1ГТ установлено на колёсах. Однако, при осуществлении размотки кабельных барабанов на высоких скоростях, стойка должна быть зафиксирована на полу. Для этого отдающая стойка имеет кронштейны для крепления анкерными болтами.
|
Диаметр барабана, мм
|
600-800 |
|
Ширина барабана, мм
|
320-520 |
|
Макс. масса бухты/барабана, кг
|
1000 |
|
Габаритные размеры, мм
|
1100х1010х700 |
|
Масса, кг
|
95 |
