Устройство для размотки кабельных барабанов Завод МРКБ 25-5ФР
Стойка МРКБ 25-5ФР позволяет вывешивать и разматывать кабельные барабаны и катушки диаметром 1200-2500 мм (от №12 до №25 по ГОСТ 5151-79) и массой до 5000 кг.
Установка и снятие барабана производится с помощью грузоподъёмной техники (кран, кран-балка, погрузчик).

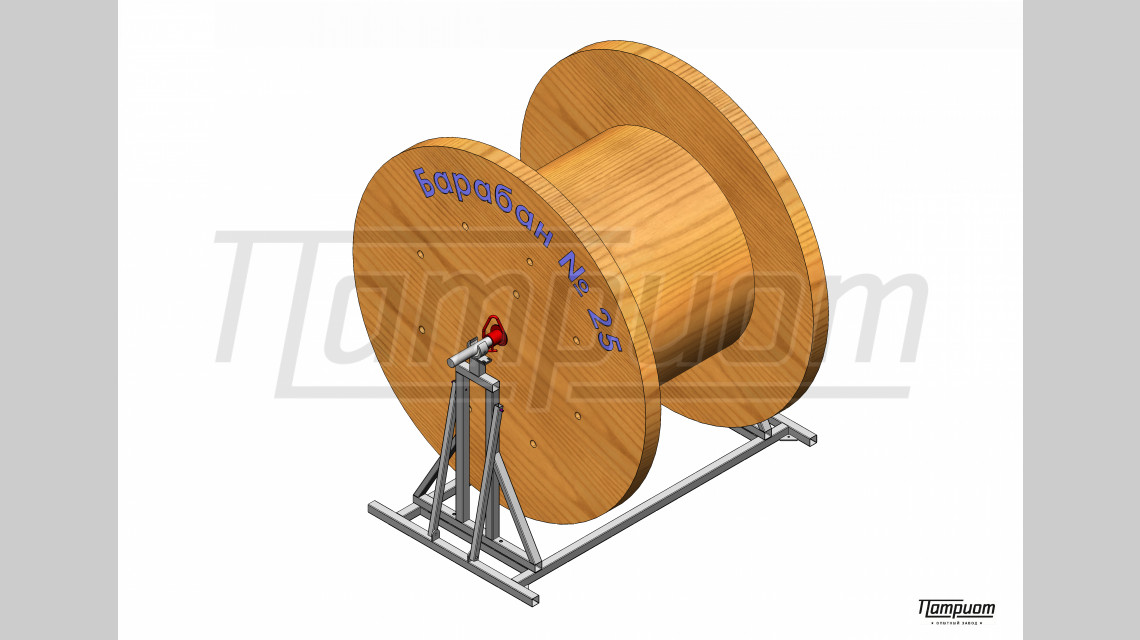

Порядок установки кабельного барабана на стойку МРКБ 25-5ФР : в осевое отверстие кабельного барабана вставляется ось и фиксируется с помощью поджимных башмаков с проушинами, с помощью погрузочной техники производится подъём и установка оси с кабельным барабаном в ложементы рамы (можно использовать проушины поджимных башмаков).
Разборная рама позволяет минимизировать стоимость доставки.
|
Диаметр барабана, мм
|
2500 |
|
Макс. масса бухты/барабана, кг
|
5000 |
|

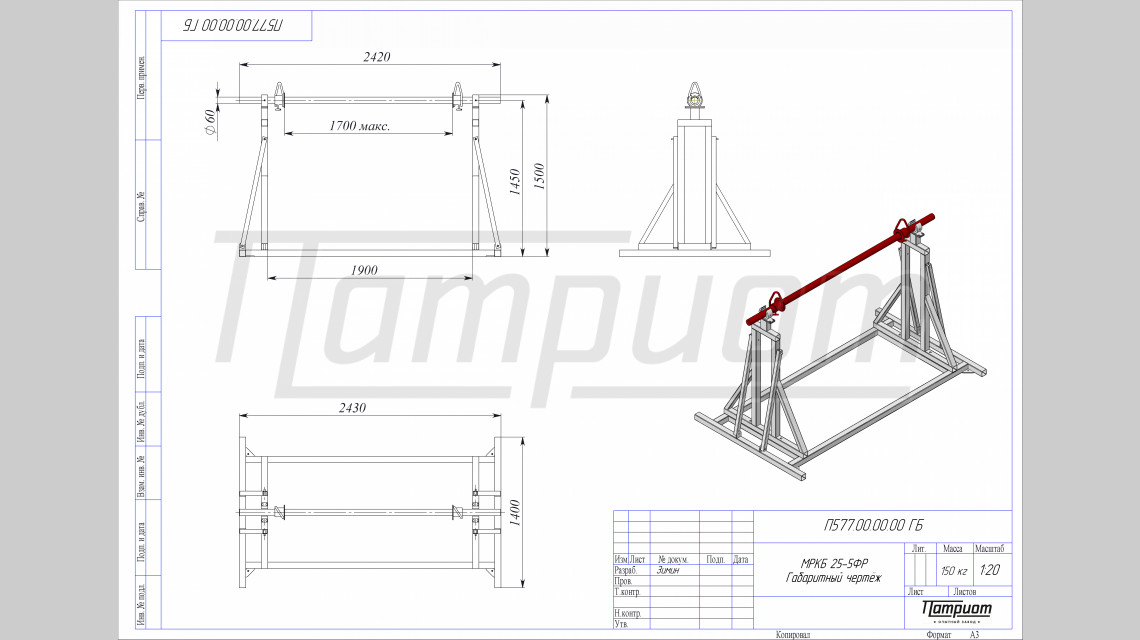

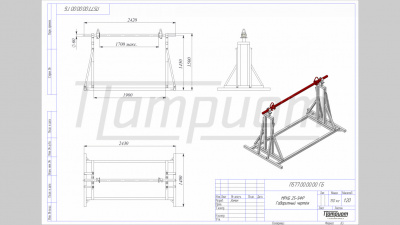

Габаритные размеры, мм
|
2430х1400х1500 |
|
Масса, кг
|
150 |

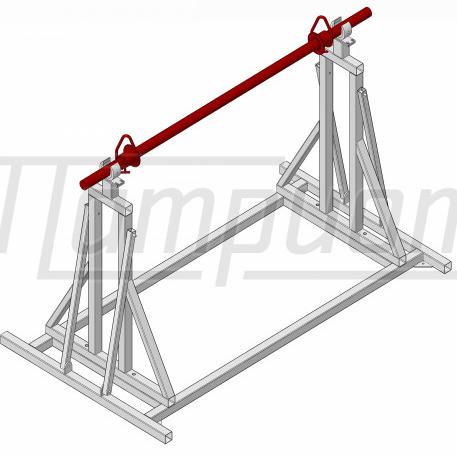

Комплект поставки стойки для размотки кабеля МРКБ 25-5ФР :
- разборная рама с ложементами - 1 шт.,
- ось (карандаш) - цельный пруток Ø60х2420 мм - 1 шт.,
- поджимной башмак (стопор) с проушинами к оси Ø60 мм - 2 шт.,
- Паспорт изделия - 1 шт.
В качестве дополнительной опции стойка МРКБ 25-5ФР может комплектоваться дисковым тормозом.
