Устройство для размотки кабельных барабанов Завод МРКБ 18-2Г
Стойка МРКБ 18-2Г позволяет поднимать и разматывать кабельные барабаны и катушки диаметром 800-1800 мм (от №8 до №18 по ГОСТ 5151-79) и массой до 2000 кг.
Подъём и опускание кабельного барабана производится с помощью гидравлического домкрата, интегрированного в раму станка.

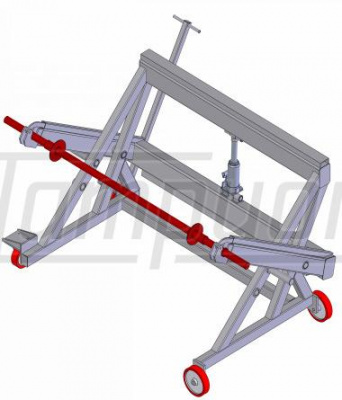

Порядок установки кабельного барабана на стойку МРКБ 18-2Г : в осевое отверстие кабельного барабана вставляется ось и фиксируется с помощью поджимных башмаков, барабан с осью закатывается в раму стойки, с помощью гидравлического домкрата производится подъём оси с катушкой.
Для перемещения стойки по территории склада предусмотрены колёсные опоры: 2 большегрузных колеса и 2 большегрузных поворотных ролика с тормозными механизмами.
|
Диаметр барабана, мм
|
1800 |
|
Макс. масса бухты/барабана, кг
|
2000 |
|

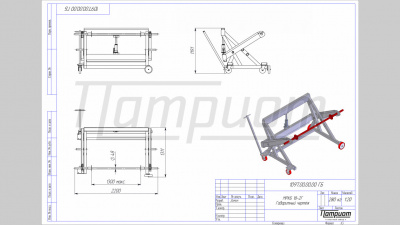

Габаритные размеры, мм
|
2200х1320х1195 |
|
Масса, кг
|
280 |
- сварная рама - 1 шт.,
- ось (карандаш) - цельный пруток Ø48х2200 мм - 1 шт.,
- поджимной башмак (стопор) к оси Ø48 мм - 2 шт.,
- поворотная ручка для перемещения стойки - 1 шт.,
- большегрузное колесо - 2 шт.,
- большегрузная поворотная колёсная опора с тормозом - 2 шт.,
- Паспорт изделия - 1 шт.
В качестве дополнительной опции стойка МРКБ 18-2Г может комплектоваться дисковым тормозом.
