Устройство для размотки кабельных барабанов Завод МРКБ 14-3ФР
Стойка МРКБ 14-3ФР позволяет вывешивать и разматывать кабельные барабаны и катушки диаметром 800-1400 мм (от №8 до №14 по ГОСТ 5151-79) и массой до 3000 кг.
Установка и снятие барабана производится с помощью грузоподъёмной техники (кран, кран-балка, погрузчик).
Порядок установки кабельного барабана на стойку МРКБ 14-3Ф : в осевое отверстие кабельного барабана вставляется ось и фиксируется с помощью поджимных башмаков с проушинами, с помощью погрузочной техники производится подъём и установка оси с кабельным барабаном в ложементы рамы (можно использовать проушины поджимных башмаков).
Разборная рама позволяет минимизировать стоимость доставки.
|
Диаметр барабана, мм
|
1400 |
|
Макс. масса бухты/барабана, кг
|
3000 |
|

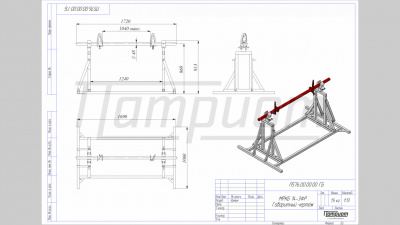

Габаритные размеры, мм
|
1690х1060х920 |
|
Масса, кг
|
75 |

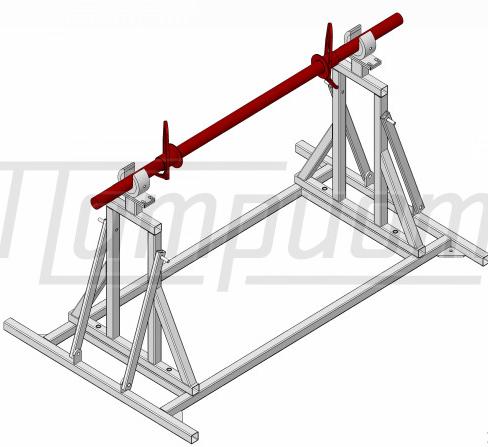

Комплект поставки стойки для размотки кабеля МРКБ 14-3ФР :
- разборная рама с ложементами - 1 шт.,
- ось (карандаш) - цельный пруток Ø48х1920 мм - 1 шт.,
- поджимной башмак (стопор) с проушинами к оси Ø48 мм - 2 шт.,
- Паспорт изделия - 1 шт.
В качестве дополнительной опции стойка МРКБ 14-3ФР может комплектоваться дисковым тормозом.
