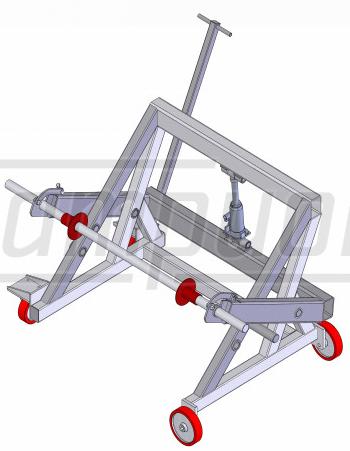

Устройство для размотки кабельных барабанов Завод МРКБ 12-1Г
Стойка МРКБ 12-1Г позволяет поднимать и разматывать кабельные барабаны и катушки диаметром 800-1200 мм (от №8 до №12 по ГОСТ 5151-79) и массой до 1000 кг.
Подъём и опускание кабельного барабана производится с помощью гидравлического домкрата, интегрированного в раму станка.
Порядок установки кабельного барабана на стойку МРКБ 12-1Г : в осевое отверстие кабельного барабана вставляется ось и фиксируется с помощью поджимных башмаков, барабан с осью закатывается в раму стойки, с помощью гидравлического домкрата производится подъём оси с катушкой.
Для перемещения стойки по территории склада предусмотрены колёсные опоры: 2 большегрузных колеса и 2 большегрузных поворотных ролика с тормозными механизмами.
|
Диаметр барабана, мм
|
типоразмер 12 |
|
Макс. масса бухты/барабана, кг
|
1000 |
|
Габаритные размеры, мм
|
1800х1145х1020 |
|
Масса, кг
|
190 |
- сварная рама - 1 шт.,
- ось (карандаш) - цельный пруток Ø48х1795 мм - 1 шт.,
- поджимной башмак (стопор) к оси Ø48 мм - 2 шт.,
- поворотная ручка для перемещения стойки - 1 шт.,
- большегрузное колесо - 2 шт.,
- большегрузная поворотная колёсная опора с тормозом - 2 шт.,
В качестве дополнительной опции стойка МРКБ 12-1Г может комплектоваться дисковым тормозом.
