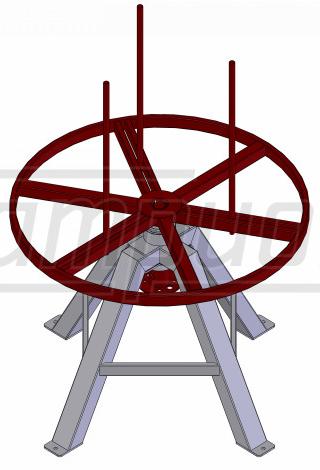

Устройство для размотки бухт Завод МРБ 1-1ВэТ
Устройство для размотки кабеля МРБ 1-1ВэТ предназначено для размотки кабельных бухт диаметром до 1000 мм и массой до 1000 кг.
Особая конструкция технологического барабана позволяет устанавливать и разматывать кабельные катушки.
Дисковый тормоз технологического барабана позволяет плавно регулировать усилие размотки и препятствует инерционной размотке.
Технологический барабан стойки МРБ 1-1ВэТ вращается на шарикоподшипниках тяжелой серии, что обеспечивает большую грузоподъёмность и срок службы размотчика.
Использование размоточных стоек позволяют легко размотать бухты и катушки, исключая скручивание и запутывание кабеля.
Принцип работы устройства для размотки кабельных бухт: кабельная бухта устанавливается на вращающийся технологический барабан и отцентровывается путём регулировки раздвижных спиц, свободный конец кабеля продевается через направляющую проушину. При протяжке кабеля бухта свободно вращается на технологическом барабане.
|
Макс. масса бухты/барабана, кг
|
1000 |
|
Макс. наружный диаметр бухты, мм
|
1000 |
|

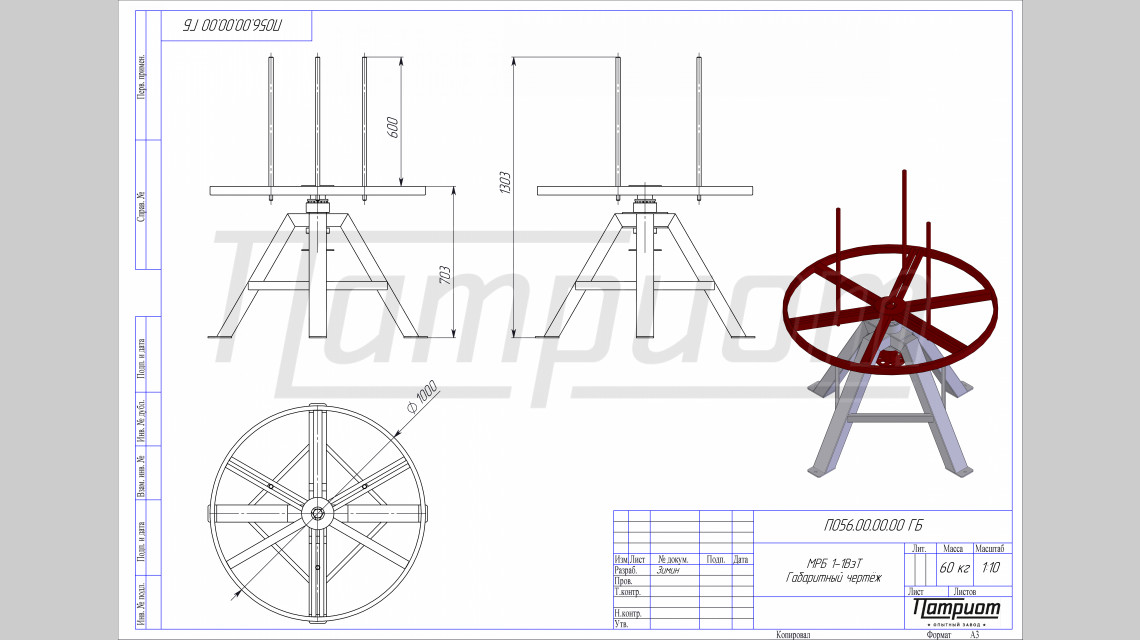

Габаритные размеры, мм
|
1000х1000х1305 |
|
Масса, кг
|
60 |
- усиленная сварная рама - 1 шт.,
- усиленный сварной технологический барабан Ø1000 мм с тремя раздвижными спицами - 1 шт.,
- дисковый тормоз с плавной регулировкой тормозного момента - 1 шт.,
