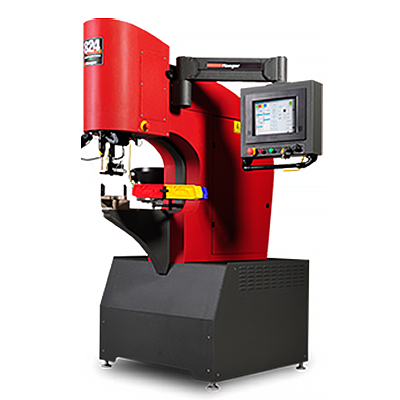

Запрессовочный станок Haeger 824 WT-4E
Станция автоматической смены нижнего инструмента
Встроенный картридж с 4 станциями для инструментов автоматически втягивает, индексирует и размещает до 4 различных инструментов в нижнем держателе инструмента. Максимальная доступность вокруг нижнего инструмента позволяет устанавливать на машину детали с высокими фланцами.
Станция автоматической смены верхнего инструмента
4 позиции вставки и 4 позиции инструмента (всего 8 предварительно запрограммированных позиций) обеспечивают возможность автоматической подачи до 4 различных размеров и типов крепежа за одну обработку. Производительность 1 вставки составляет 2,5 секунды, в то время как инструменты меняются в течение 3 секунд. Обнаружение крепежа и определение длины крепежа обеспечивает полное управление процессом на каждой станции.
Быстрая и простая настройка инструмента на 4 MAS 350 - модульные системы автоподачи
Уникальная новая система привода в сочетании с совершенно новой конструкцией чаши, включающей все новейшие технологии подачи чаши. Длинный список преимуществ, но что это значит для вас?
- Замена инструмента от 3 минут до 3 секунд на MAS 350 через цельный модуль инструмента.
- Больше не требуется ручная настройка чаши. Программное обеспечение автоматически устанавливает правильную частоту вибрации, время выброса воздуха и необходимое давление воздуха для обеспечения бесперебойной подачи крепежа.
- Увеличенная конструкция чаши в сочетании с новым приводом позволяет использовать все крепежные размеры от М2 до М10 в одной чаше
- Более глубокая конструкция чаши в сочетании с новой конструкцией приспособления для чаши позволяет подавать длины крепежа до 40 мм в одну чашу
- Новая конструкция привода позволяет использовать один инструмент, что приводит к более быстрой и простой замене инструментаНовая конструкция привода допускает 1 единицу инструмента, что приводит к более быстрой и легкой замене инструмента.Изменение материала чаши приводит к тому, что крепеж становятся менее грязным из-за «воздушной пыли» или трения друг от друга
-
Новый T-образный кронштейн и челнок со встроенными разъемами, устраняющие проблемы с выравниванием.
-
Самая быстрая и простая установка в отрасли. Сокращено время установки с 2 минут до 10 секунд. На традиционных машинах оператору приходилось менять несколько воздушных линий и кабелей, что излишне задерживало время переключения. Кроме того, операторам требовалось пройти обучение по выравниванию Т-образного кронштейна и челнока, что было устранено с помощью этой новой системы.
-
Новые штыревые штифтовые пластины, исключающие поломку и экономящие затраты на замену и время простоя.
Интегрированное хранилище инструментов
Простое и прозрачное хранение мультимодулей для автоподачи MAS-350 в сочетании с отдельным хранилищем для модулей челнока и верхним и нижним инструментами. Обе позиции хранения расположены там, где вам нужен инструмент, исключая ненужный поиск и позволяя быстрее и легче менять инструмент.
Более простое и быстрое программирование:
Программное обеспечение с графическим интерфейсом и интегрированным статистическим управлением процессом обеспечивает большую функциональность при одновременном сокращении времени программирования.
V 11 Insertion Logic ® предоставляет вам рекомендуемое время работы для запрограммированной детали, отслеживает и сохраняет любые
исправлены ошибки в процессе вставки, что позволит вам предоставить эти данные при доставке вашим клиентам.
Энергосбережение:
Новая гидравлическая система с регулируемой скоростью снижает потребление энергии до 30% по сравнению с обычными гидравлическими системами.
Эргономика:
Работа оператора может быть отрегулирована в 6 направлениях, что обеспечивает легкий доступ и прекрасный обзор инструкций на экране, когда вы стоите или сидите.
Диапазон крепежа
|
M2 - M10 |
Глубина захвата, мм
|
610 |
Номинальное усилие пресса, кН
|
72 |
Ход ползуна(стола), мм
|
220 |
Потребляемая мощность, кВт
|
5 |
Габаритные размеры, мм
|
1499 x 966 x 2388 |
