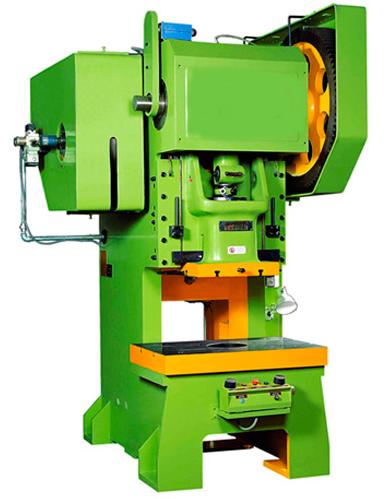

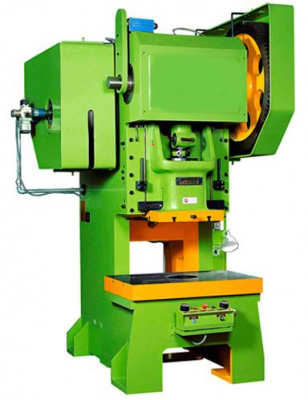

Кривошипный пресс Yangli JE21-16D
Новинки
1 578 858 ₽
-
+
В корзину
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
Кривошипные двухстоечные прессы с регулируемым ходом (опция) и С-образной станиной серии JE21 обладают, комбинированной пневматической муфтой- тормозом, механической защитой от перегрузки и системой централизованной смазки. Прессы серии JE21 хорошо подходят для всех типов штамповочных работ, таких как вырубка, пробивка, формовка и вытяжка, как в одиночку, так и в составе линии.
Станина пресса изготовлена путем сварки из толстых стальных листов и обладаетвысокой жесткостью. Ползун коробчатой формы отлитый из чугуна перемещается по
линейным поверхностям направляющих.
Привод вращения кривошипного вала включает главный электромотор “SIEMENS”,
клиноременную передачу, фрикционную пневматическую муфту-тормоз и маховик.
Фрикционная пневматическая муфта-тормоз управляется при помощи двойного
клапана безопасности фирмы «TACO» (Япония).
Система механической защиты от перегрузки, расположенная внутри ползуна,
обладает высокой надежностью. Она позволяет защитить пресс и штамповую
оснастку от чрезмерных нагрузок. В случае перегрузки происходит повреждение
металлической пластины, являющейся предохранителем, которую следует заменить
на новую.
Над системой механической защиты, располагается система регулировки высоты
штампа (закрытой высоты) с индикатором положения. Регулировка достигается за
счет изменения длины шатуна. Внутри шатуна расположен винт, соединяемый с
ползуном. Вкручивая данный винт в тело шатуна мы уменьшаем длину шатуна и
увеличиваем закрытую высоту и наоборот.
Система ценрализованной смазки обеспечивает возможность регулярной смазки
наиболее важных узлов пресса, находящихся в труднодоступных местах.
Пресс оборудован современной системой управления на базе PLC фирмы
«OMRON», которая обладает расширенным функционалом по технологическим
возможностям, диагностике неисправностей и безопасности. Среди основных
функций: контроль угла вращения, контроль перебега, контроль давления сжатого
воздуха, контроль двойного клапана безопасности, управление пневмоподушкой,
контроль подачи полосы от автоматического податчика, контроль световой защиты,
система сигналов об ошибках, и пр. Пресс поставляется с отдельным пультом
управления для запуска пресса двумя руками и педалью.
Станина пресса изготовлена путем сварки из толстых стальных листов и обладаетвысокой жесткостью. Ползун коробчатой формы отлитый из чугуна перемещается по
линейным поверхностям направляющих.
Привод вращения кривошипного вала включает главный электромотор “SIEMENS”,
клиноременную передачу, фрикционную пневматическую муфту-тормоз и маховик.
Фрикционная пневматическая муфта-тормоз управляется при помощи двойного
клапана безопасности фирмы «TACO» (Япония).
Система механической защиты от перегрузки, расположенная внутри ползуна,
обладает высокой надежностью. Она позволяет защитить пресс и штамповую
оснастку от чрезмерных нагрузок. В случае перегрузки происходит повреждение
металлической пластины, являющейся предохранителем, которую следует заменить
на новую.
Над системой механической защиты, располагается система регулировки высоты
штампа (закрытой высоты) с индикатором положения. Регулировка достигается за
счет изменения длины шатуна. Внутри шатуна расположен винт, соединяемый с
ползуном. Вкручивая данный винт в тело шатуна мы уменьшаем длину шатуна и
увеличиваем закрытую высоту и наоборот.
Система ценрализованной смазки обеспечивает возможность регулярной смазки
наиболее важных узлов пресса, находящихся в труднодоступных местах.
Пресс оборудован современной системой управления на базе PLC фирмы
«OMRON», которая обладает расширенным функционалом по технологическим
возможностям, диагностике неисправностей и безопасности. Среди основных
функций: контроль угла вращения, контроль перебега, контроль давления сжатого
воздуха, контроль двойного клапана безопасности, управление пневмоподушкой,
контроль подачи полосы от автоматического податчика, контроль световой защиты,
система сигналов об ошибках, и пр. Пресс поставляется с отдельным пультом
управления для запуска пресса двумя руками и педалью.
Характеристики
|
Номинальное усилие пресса, кН
|
160 |
|
Ход ползуна(стола), мм
|
70 |
|
Размеры стола, мм
|
320x480 |
|
Размеры отверстия в столе, мм
|
100 |
|
Потребляемая мощность, кВт
|
2.2 |
|
Габаритные размеры, мм
|
1050x1175x1830 |
|
Масса, кг
|
1750 |
- Сварная станина высокой жесткости;
- Электромотор «SIEMENS»;
- Комбинированная фрикционная муфта-тормоз сухого типа;
- Двойной клапан управления муфтой-тормозом «ТАСО» (Япония);
- Направляющие с линейными поверхностями;
- Механическая защита от перегрузки;
- Регулировка высоты штампа с индикатором положения;
- Система централизованной смазки;
- Система управления на базе PLC контроллера;
- Подштамповая плита;
- Электромотор «SIEMENS»;
- Комбинированная фрикционная муфта-тормоз сухого типа;
- Двойной клапан управления муфтой-тормозом «ТАСО» (Япония);
- Направляющие с линейными поверхностями;
- Механическая защита от перегрузки;
- Регулировка высоты штампа с индикатором положения;
- Система централизованной смазки;
- Система управления на базе PLC контроллера;
- Подштамповая плита;
