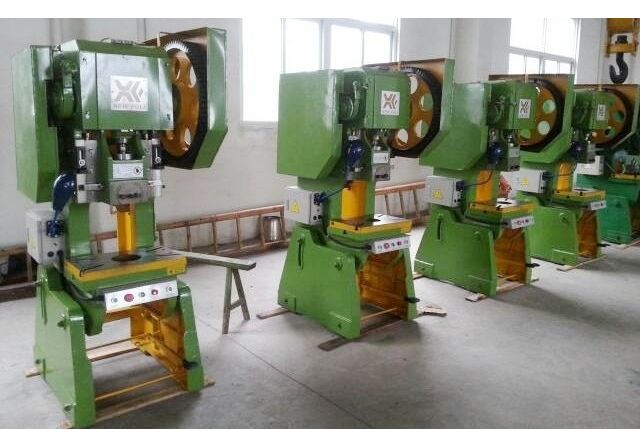

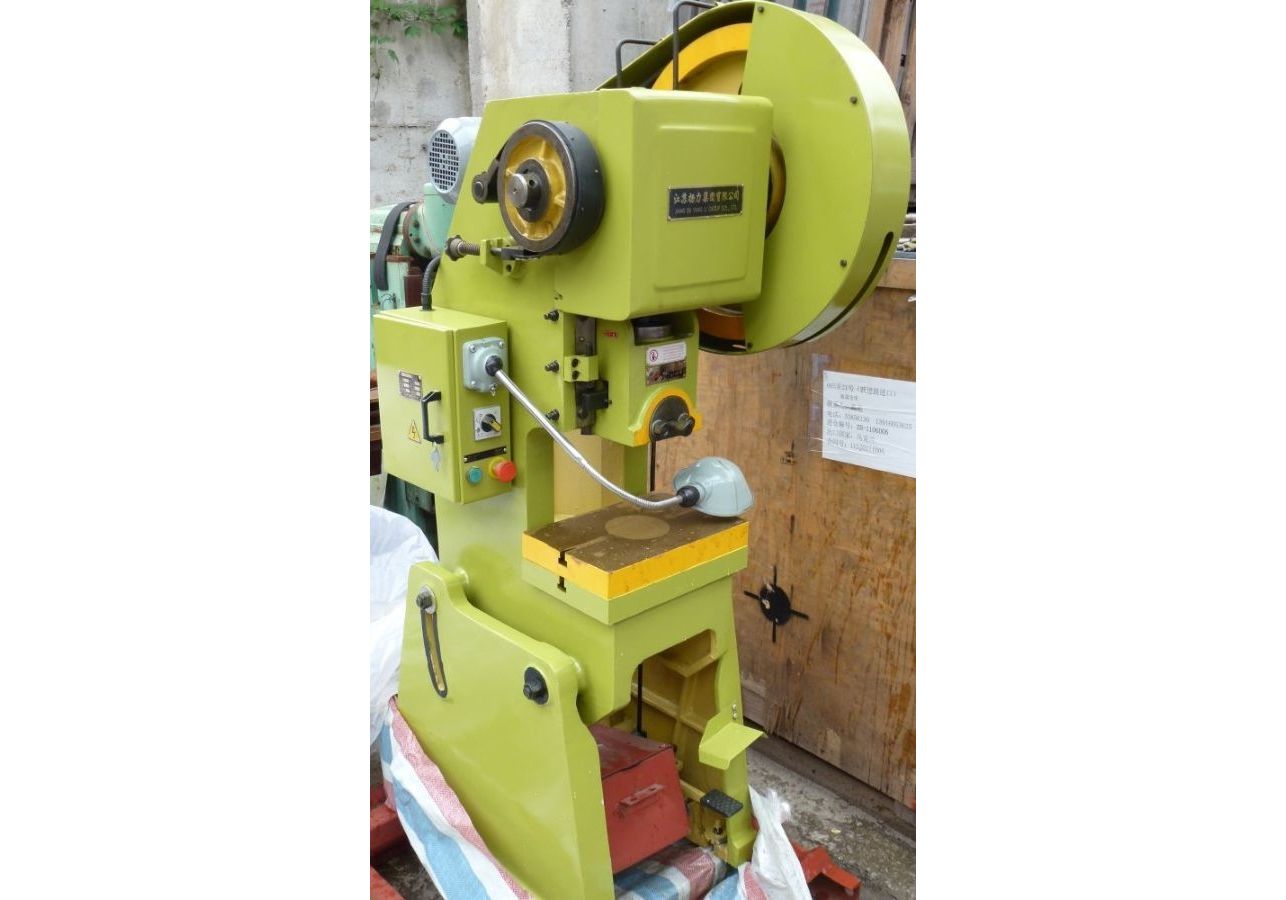

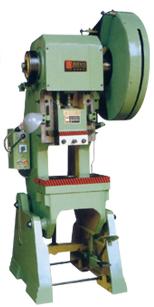

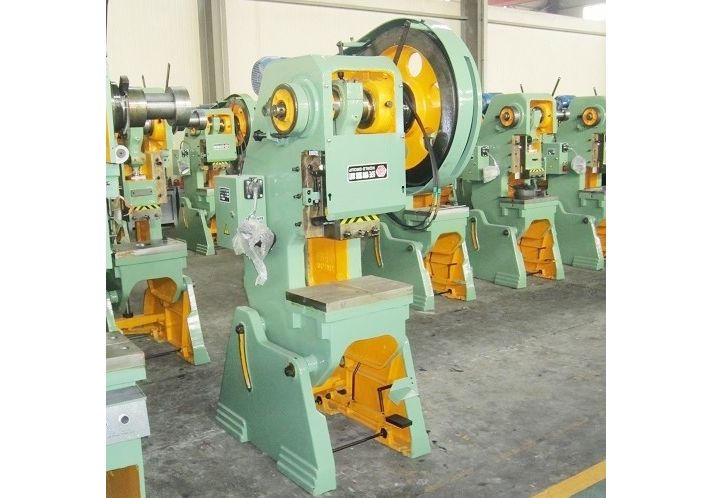

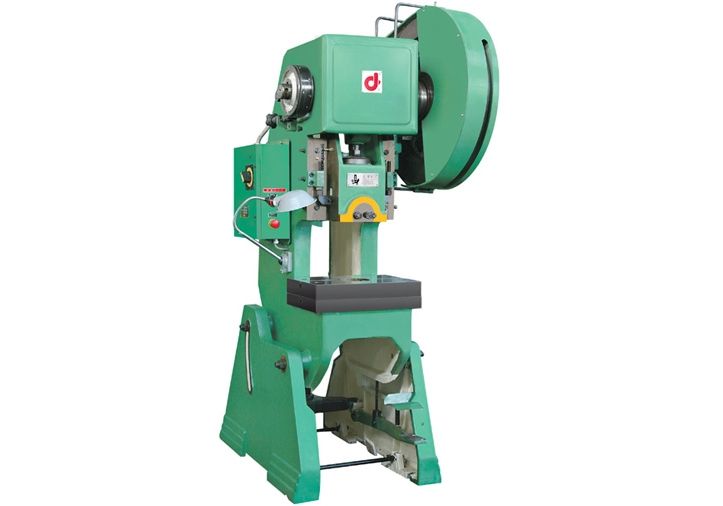

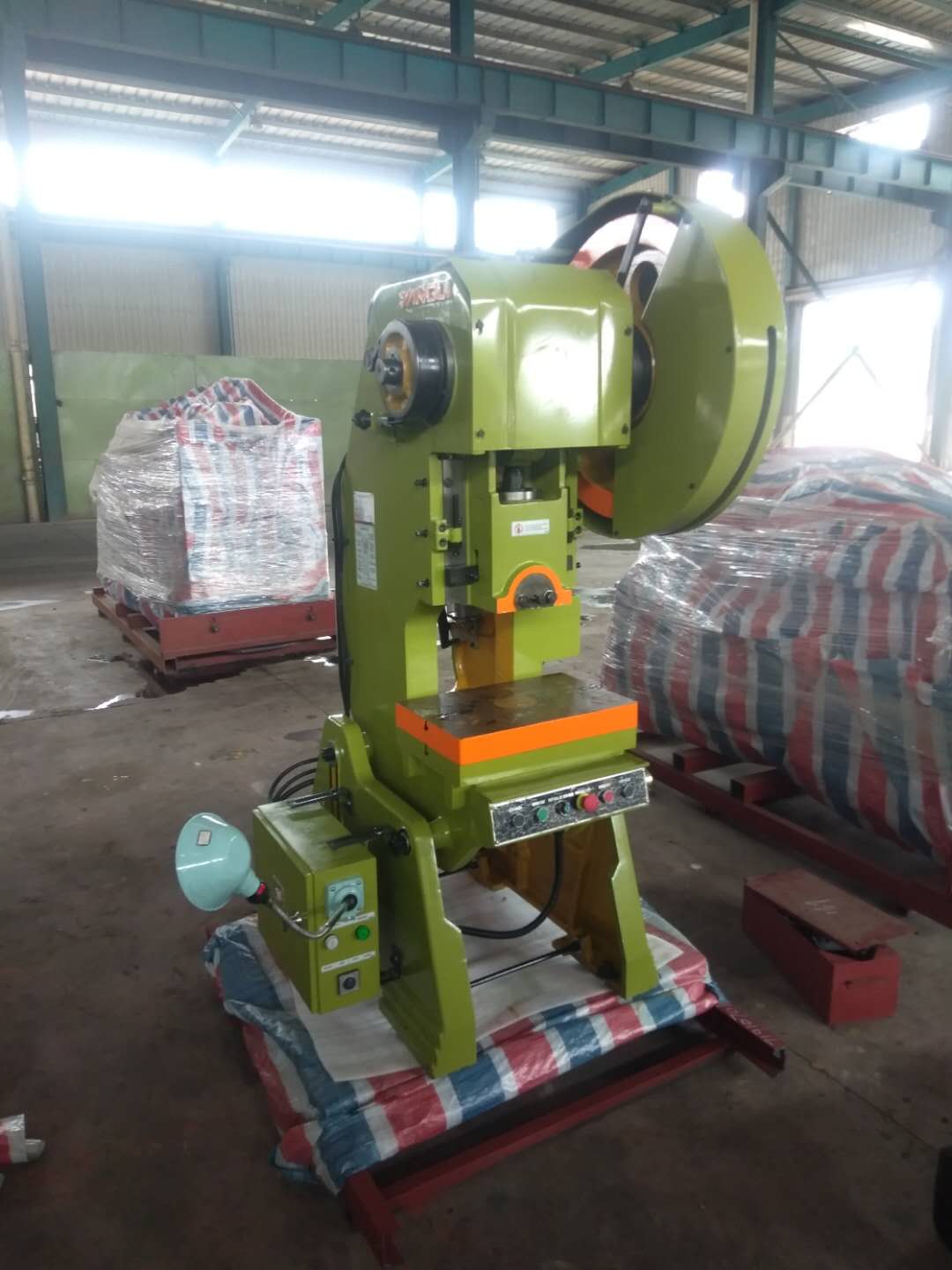

Кривошипный пресс J23-16D

Однокривошипные прессы J23-16D, J23-25D простого действия, открытые, с механизированной регулировкой высоты и регулировкой длины хода ползуна. J23-16D предназначены для выполнения операций холодной штамповки: вырубки, пробивки, гибки, неглубокой вытяжки. На рабочей плоскости стола закреплена подштамповая плита с Т-образными пазами и отверстием для работы «на провал». Сварная станина пресса J23-16D, J23-25D обладает высокой прочностью, что обеспечивает высокую точность работы. Прессы J23-16D, J23-25D оснащены безопасными механизмами торможения, позволяющим заблокировать подвижную рабочую часть пресса в любой позиции. По отдельному заказу комплектуются устройством автоматической подачи заготовки, штампами и системой автоматического управления, позволяет создать автоматическую линию штамповки.

Литая чугунная станина пресса обладает высокой жесткостью. Она установлена на литое чугунное основание и имеет возможность наклона относительно него. Эта возможность помогает облегчить удаление готовых деталей или обрезков из штампа. Ползун коробчатой формы отлитый из чугуна перемещается по линейным поверхностям направляющих.

Привод вращения кривошипного вала включает главный электромотор, клиноременную передачу и маховик. Возможность остановки организована при помощи системы одинарной поворотной шпонки и ленточного тормоза.

Система механической защиты от перегрузки, расположенная внутри ползуна, обладает высокой надежностью. Она позволяет защитить пресс и штамповую оснастку от чрезмерных нагрузок. В случае перегрузки происходит повреждение металлической пластины, являющейся предохранителем, которую следует заменить на новую.

Над системой механической защиты, располагается система регулировки высоты штампа (закрытой высоты). Регулировка достигается за счет изменения длины шатуна. Внутри шатуна расположен винт, соединяемый с ползуном. Вкручивая данный винт в тело шатуна, мы уменьшаем длину шатуна и увеличиваем закрытую высоту и наоборот.

Система централизованной смазки, предлагающаяся в качестве опции, обеспечивает удобство регулярной смазки наиболее важных узлов пресса, находящихся в труднодоступных местах.

Запуск и остановка пресса производится при помощи педали. Отдельный кнопочный пульт управления для запуска пресса двумя руками предлагается в качестве опции.
