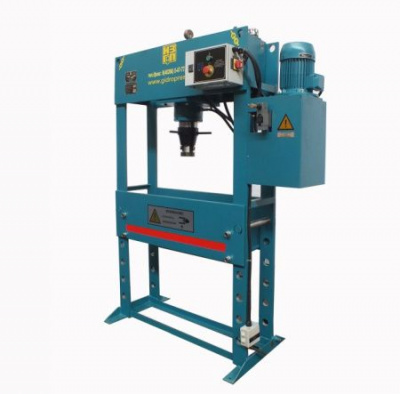

Гидравлический пресс НЗГП У1671-40
Гаражный пресс гидравлический, мод. У1671-40 предназначен для выполнения работ по запрессовке, выпрессовке, правке и гибки термически необработанной стали и других материалов. Пресс применяется во всех отраслях промышленности и строительства.
Пресс представляет собой сварной каркас, на котором смонтированы все узлы. Стол регулируется по высоте, фиксация стола с помощью штырей. Гидроцилиндр закреплен с помощью 4-х болтов. Гидробак в сборе с насосной установкой крепится в верхней части станины. Насосная установка, гидрораспределитель и гидроцилиндр соединены между собой рукавами высокого давления.
При включенном насосе и нейтральном положении гидрораспределителя, масло из бака поступает в шестеренный насос и через распределитель возвращается в бак. При перемещении рукоятки гидрораспределителя вниз, масло нагнетается в верхнюю (поршневую)полость цилиндра, при этом поршень движется вниз (рабочий ход). Из штоковой полости цилиндра масло через гидрораспределитель сливается в бак. При перемещении рукоятки гидрораспределителя вверх, масло из бака нагнетается в штоковую полость цилиндра, а из поршневой полости цилиндра масло через распределитель сливается в бак. Происходит ход поршня вверх. Для предотвращения выхода из строя гидравлической системы пресса предусмотрен предохранительный клапан, настроенный на максимальное давление 200 кгс/см2. Величина давления в системе контролируется по манометру. Величину выступающей части штока можно регулировать с помощью винтового наконечника.
|
Тип привода
|
гидравлический |
|
Номинальное усилие пресса, кН
|
400 |
|
Ход ползуна(стола), мм
|
250 |
|
Тип системы управления
|
электрическая |
|
Напряжение питания, В
|
3x380 |
|
Масса, кг
|
350 |
